0.03~0.54Nm



    MSC-2タイプ

    ※クリックで拡大

    MSC-2タイプ 寸法一覧

    型式 外径 全長 L1 (+0.02-0)
    L2
    (±0.3) L3 (±0.3) L4 穴深さ
    (±0.3) D1 (+0.02-0)
    D2
    (±0.3) D3 END1側 END2側
    B1 B2
    MSC-2-A 25.8 21.95 12.1 26.4 2.0 5.0 1.3 1軸貫通
    MSC-2-B 25.8 - - 36.0 2.0 3.5 - 25.0 9.0
    MSC-2-C 25.8 - - 46.5 2.0 3.5 - 25.0 8.6
    MSC-2-D 25.8 - - 46.5 2.0 3.6 - 25.0 8.6
    MSC-2-A-□-CL 25.8 21.95 12.1 34.4 3.4 5.0 1.3 1軸貫通
    MSC-2-B-□-CL 25.8 - - 44.0 3.4 3.5 - 33 9.0
    MSC-2-C-□-CL 25.8 - - 54.3 3.4 3.5 - 33 8.6
    MSC-2-D-□-CL 25.8 - - 54.3 3.4 3.6 - 33 8.6
    • 1 型式の□は内径数値が入ります
    • 2 MSC-2-A/B/C/Dは「MSC-標準型寸法図」、
      MSC-2-A/B/C/D-□-CLは「MSC-CL型寸法図」をご参照下さい

    MSC-2タイプ 内径一覧

    型式 内径B1(END1側)、B2(END2側) (+0.03-0.00)
    B1 B2
    6 8 1/4 6 7 8 9 9.5 10 11 12 1/4 3/8
    MSC-2-A 1軸貫通
    MSC-2-B
    MSC-2-C
    MSC-2-D
    MSC-2-A-□-CL 1軸貫通
    MSC-2-B-□-CL
    MSC-2-C-□-CL
    MSC-2-D-□-CL
    • 1 型式の□は内径数値が入ります

    MSC-2タイプ 仕様一覧


    型式 設定許容
    トルク範囲
    最小~最大 Nm
    イナーシャ
    Kg-m2 x10-8
    質量
    Kg x10-3
    明細
    (レンチ
    2面幅)
    END1
    推奨締付
    トルク
    Nm
    明細
    (レンチ
    2面幅)
    END2
    推奨締付
    トルク
    Nm
    MSC-2-A 0.03~0.54
    (7ワット、20度)
    242 37 M3(1.5) 0.70 - -
    MSC-2-B 0.03~0.54
    (7ワット、20度)
    382 50 M3(1.5) 0.70 M4(2.0) 1.70
    MSC-2-C 0.03~0.54
    (7ワット、20度)
    425 58 M3(1.5) 0.70 M4(2.0) 1.70
    MSC-2-D 0.03~0.54
    (7ワット、20度)
    416 58 M3(1.5) 0.70 M3(2.5) 2.21
    MSC-2-A-□-CL 0.03~0.54
    (7ワット、20度)
    317 48 M3(2.5) 2.21 - -
    MSC-2-B-□-CL 0.03~0.54
    (7ワット、20度)
    441 60 M3(2.5) 2.21 M4(2.0) 1.70
    MSC-2-C-□-CL 0.03~0.54
    (7ワット、20度)
    511 69 M3(2.5) 2.21 M4(2.0) 1.70
    MSC-2-D-□-CL 0.03~0.54
    (7ワット、20度)
    508 68 M3(2.5) 2.21 M3(2.5) 2.21
    • 背景色 黄:セットスクリュ、ピンク:キャップスクリュ
    • 設定トルクに対して実際のリリーストルクは、+10%以内に収まります(ならし運転後、20度の環境温度の場合)
    • 最大許容表面温度は、80度です
    • イナーシャ及び質量は、最大内径製品の数値です

    型式番号について

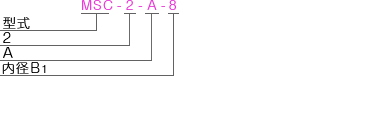

    Aタイプ(1軸型)

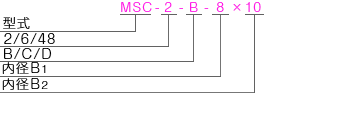

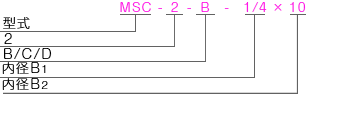

    B/C/Dタイプ(クラッチ側セットスクリュ止め製品)

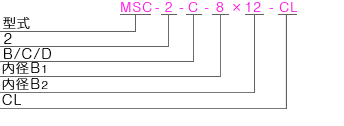

    B/C/Dタイプ(クラッチ側クランプ止め製品)

    MSC-2タイプ詳細

    MSC-2タイプの更に詳細な技術情報に関しては、製品カタログをご参照ください。
