0.08~1.32Nm



    MSC-6タイプ



    ※クリックで拡大



    MSC-6タイプ 寸法一覧

    型式 外径 全長L1 (+0.02-0)
    L2
    (±0.3)
    L3
    (±0.3)
    L4
    穴深さ
    (±0.3)
    D1
    (+0.02-0)
    D2
    (±0.3)
    D3
    END1側 END2側
    B1 B2
    MSC-6-A 25.8 21.95 12.1 32.4 2.0 5.0 1.3 1軸貫通
    MSC-6-B 25.8 - - 42.5 2.0 3.5 - 31.0 9.0
    MSC-6-C 25.8 - - 53.4 2.0 3.5 - 31.0 8.6
    MSC-6-D 25.8 - - 53.4 2.0 3.6 - 31.0 8.6
    MSC-6-A-□-CL 25.8 21.95 12.1 40.5 3.4 5.0 1.3 1軸貫通
    MSC-6-B-□-CL 25.8 - - 50.1 3.4 3.5 - 39.1 9.0
    MSC-6-C-□-CL 25.8 - - 60.4 3.4 3.5 - 39.1 8.6
    MSC-6-D-□-CL 25.8 - - 60.4 3.4 3.6 - 39.1 8.6

    MSC-6タイプ 内径一覧

    型式 内径B1(END1側)、B2(END2側) (+0.03-0.00)
    B1 B2
    6 8 1/4 6 7 8 9 9.5 10 11 12 1/4 3/8
    MSC-6-A 1軸貫通
    MSC-6-B
    MSC-6-C
    MSC-6-D
    MSC-6-A-□-CL 1軸貫通
    MSC-6-B-□-CL
    MSC-6-C-□-CL
    MSC-6-D-□-CL
    • 1 型式の□は内径数値が入ります

    MSC-6タイプ 仕様一覧

    型式 設定許容
    トルク範囲
    最小~最大Nm
    イナーシャ
    Kg-m2 x10-8
    質量
    Kg x10-3
    明細
    (レンチ
    2面幅)
    END1
    推奨締付
    トルク
    Nm
    明細
    (レンチ
    2面幅)
    END2
    推奨締付
    トルク
    Nm
    MSC-6-A 0.08~1.32
    (8.6ワット、20度)
    312 48 M3(1.5) 0.70 - -
    MSC-6-B 0.08~1.32
    (8.6ワット、20度)
    451 60 M3(1.5) 0.70 M4(2.0) 1.70
    MSC-6-C 0.08~1.32
    (8.6ワット、20度)
    516 69 M3(1.5) 0.70 M4(2.0) 1.70
    MSC-6-D 0.08~1.32
    (8.6ワット、20度)
    529 68 M3(1.5) 0.70 M3(2.5) 2.21
    MSC-6-A-□-CL 0.08~1.32
    (8.6ワット、20度)
    381 58 M3(2.5) 2.21 - -
    MSC-6-B-□-CL 0.08~1.32
    (8.6ワット、20度)
    530 71 M3(2.5) 2.21 M4(2.0) 1.70
    MSC-6-C-□-CL 0.08~1.32
    (8.6ワット、20度)
    590 80 M3(2.5) 2.21 M4(2.0) 1.70
    MSC-6-D-□-CL 0.08~1.32
    (8.6ワット、20度)
    617 79 M3(2.5) 2.21 M3(2.5) 2.21
    • 背景色 黄:セットスクリュ、ピンク:キャップスクリュ
    • 設定トルクに対して実際のリリーストルクは、±10%以内に収まります
      (ならし運転後、20度の環境温度の場合)
    • 最大許容表面温度は、80度です
    • イナーシャ及び質量は、最大内径製品の数値です

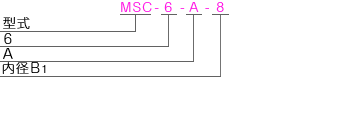

    型式番号について

    Aタイプ(1軸型)

    B/C/Dタイプ(クラッチ側セットスクリュ止め製品)

    B/C/Dタイプ(クラッチ側クランプ止め製品)
