0.56~11.27Nm



    MTLA-115タイプ

    mj_type001

    ※クリックで拡大



    MTLA-115タイプ 寸法一覧

    型式 外径 長さ スクリュ位置 トルク調整部
    D1 D2 D3
    +0.00/-0.03
    D4 全長
    L1
    L2 L3 L4 L5 L8 L9 L10 L11 B3
    MTLA-115-AB 57.15 19.05 29.97 48.3 52.5 42.98 16 9.52 26.98 4.8 7.84 38.1 4.76

    型式 外径 長さ
    D1 D2 D4 D5 全長
    La
    リミッタ部
    Lt
    カップリング部
    Lc
    L8 スクリュ位置
    L12
    MTLA-115-C 57.15 19.05 48.3 41.3 88.7 36.5 50.8 4.8 6
    MTLA-115-D 57.15 19.05 48.3 41.3 88.7 36.5 50.8 4.8 6

    MTLA-115タイプ内径及び穴深さ一覧

    型式 内径及び穴深さ
    標準内径時 最大内径時
    B1 L6 B2 L7 B1 L6 B2 L7
    MTLA-115-AB 10 33 10 17 14 33 20 14

    型式 内径及び穴深さ
    リミッタ側 カップリング側(MJ/MJC-41)
    最小~最大 B1 穴深さ L6 最小~最大 B4 穴深さ L13
    MTLA-115-C 10~14 33 8~20 16.7
    MTLA-115-D 10~14 33 8~20 16.7
    • B1B2B4の標準内径以外は、受注生産にて応需

    MTLA-115タイプ 仕様一覧

    ※クリックで拡大

      • 背景色:セットスクリュ/ピンク:キャップスクリュ
    • 設定トルクに対して実際のリリーストルクは、±10%以内に収まります(ならし運転後、20度の環境温度の場合)
    • 最大許容表面温度は、150度です
    • イナーシャ及び質量は、最大内径製品の数値です
    • 設定許容トルク範囲はトルク・リミッタにおいて設定できる数値を表しております C/Dタイプにはオルダム・カップリングの MJ/MJC-41 を使用しているため、 伝達トルクにつきましては、下記サービスファクター表をご確認の上、安全をもってご選定願います
    サービスファクター
    負荷が一定の場合 1.0
    負荷の変動がある場合 2.0
    衝撃負荷がある場合 3.0
    繰返しの衝撃負荷がある場合 4.0
    サーボ・モーターの場合 2.5~3.0

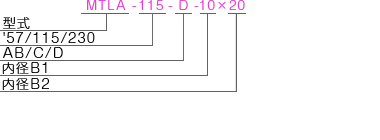

    型式番号について

    MTLA-115タイプ詳細

    MTLA-115タイプの更に詳細な技術情報に関しては、製品カタログをご参照ください。
