キー締結+エラストマ(エコノミー)



    MELSLタイプ

    MELSLタイプ ゼロ・バックラッシ安全クラッチ

    特 長 信頼性の高い過負荷保護
    コンパクトで単純なデザイン
    連結マルチ位置タイプ
    内部磨耗が小さい
    インサートはプレスフィット
    経済的な価格
    材 質 トルクリミッタ:高張力鋼
    ベアリングボール:焼入れ鋼
    クランプハブ:抗張力アルミ合金
    エラストマ:精密成型された、耐磨耗性が高く熱的にも安定したポリマー製
    仕 様 ゼロ・バックラッシのエラストマカップリングと一体化したトルクリミッタ
    連結マルチタイプで、すべての製品に特長を備えている
    回転速度 切り離し速度は200min-1以下
    200min-1を超える速度で切り離す場合には、予め要問い合わせ
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    クラッチ機構 MELSLタイプは、インデックス型(Dタイプ)のみ選択が可能
    ※型式番号記入時も、クラッチ機構の指定不要
    注意事項:MSKシリーズの使用にあたっては、切り離し/復帰方法のタイプに関わらず必ず近接センサー、リミットスイッチで、切り離しを検出して下さい
    各タイプの詳しい説明はこちら

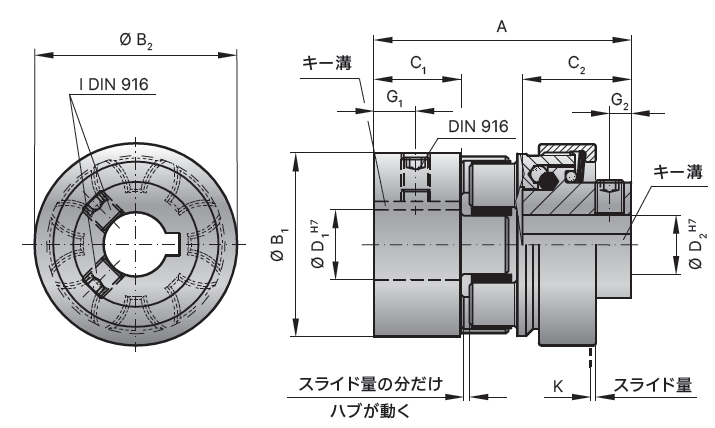

    MELSL MELSLの画像 マイティの安全クラッチトルクリミッタ MELSLの図面 マイティの安全クラッチトルクリミッタ
    キー締結+エラストマ(エコノミー)安全タイプ
    MELSL 呼びトルクNm
    5 10 20 60 150
    エラストマのタイプ A B A B A B A B A B
    エラストマ別トルク (Nm) TKN 9 12 12.5 16 17 21 60 75 160 200
    トルク調整範囲 最小~最大 (Nm) Nm 1~6 1~12 3~19 5~60 20~150
    全長 (mm) A 34 45 64 82 90
    カップリング側 ハブ外径 (mm) B1 25 32 42 56 66.5
    リミッター側 ハブ外径 (mm) B2 28 32 46 59 75
    カップリング側 内径有効穴深さ (mm) C1 12 12 25 30 35
    リミッター側 内径有効穴深さ (mm) C2 11 20 22 31 35
    カップリング側 内径 最小~最大H7 (mm) D1 6~15 6~18 8~25 12~32 19~38
    リミッター側 内径 最小~最大H7 (mm) D2 6~10 6~12 8~19 12~28 19~32
    エラストマ貫通穴内径 (mm) DE 10.5 14.2 19.2 26.2 29.2
    カップリング側 スクリュ軸方向位置 (mm) G1 5 6 9 11 12
    リミッター側 スクリュ軸方向位置 (mm) G2 3 3.5 3.5 4 4
    セットスクリュサイズ I 内径によって異なりますので、下の表をご覧下さい。
    イナーシャ (10-3kgm2) J1/J2 0.01 0.02 0.8 0.15 0.5
    質量 (kg) 0.08 0.15 0.2 0.5 1
    移動リング移動量 (mm) K 0.8 1 0.6 1.2 1.5

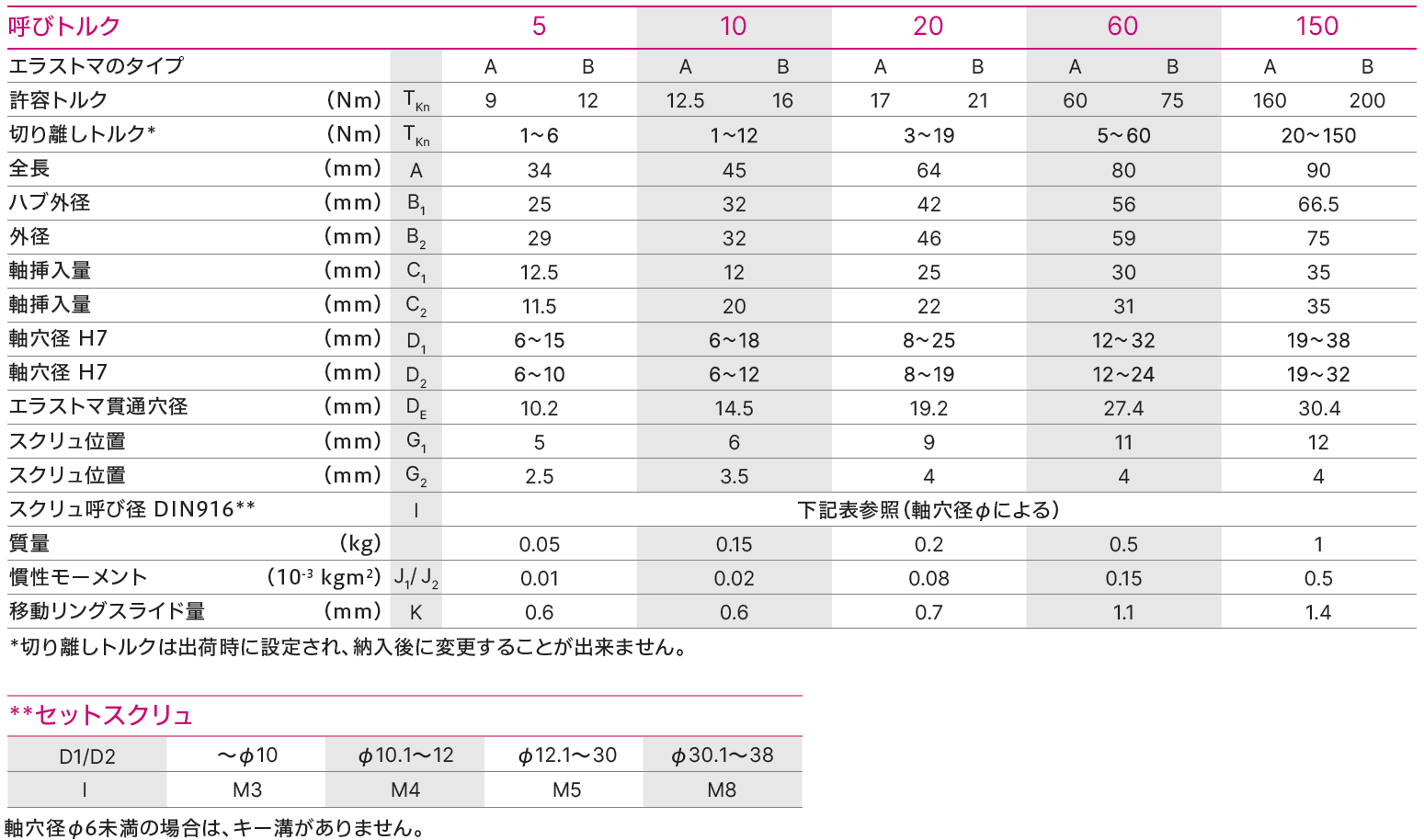

    MELSL仕様一覧 マイティの安全クラッチトルクリミッタ

    ※クリックで拡大

    • トルクはR+Wが出荷時に設定。トルク調節は不可
    • 静的ねじり剛性と動的ねじり剛性、最大偏心量のデータはMEL概要に表示
    セットスクリュ
    D1/D2 E
    φ3~10 M3
    φ11~12 M4
    φ13~30 M5
    φ31~58 M8
    φ59~80 M10
    取り付け方法 図面

    型式番号について

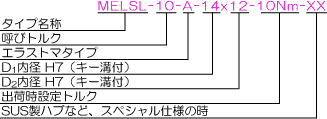

    MELSL 型式表記 マイティの安全クラッチトルクリミッタ
    • 予告なく寸法・仕様を変更する場合があります。
