半割クランプ



    MBKHタイプ

    MBKH タイプ ベローズ・カップリング

    特 長 クランプ部は軸直角方向に完全分離
    駆動機/被動機の移動不要で、取り付け/取り外し
    限られたスペースでの用途に最適 イナーシャが小さい
    材 質 SUS製ベローズ
    アルミ合金製あるいは鋼製ハブ
    仕 様 クランプ・ハブは軸直角方向に完全分離するキャップスクリュ各2個によるクランプ機構
    クランプ部の残留アンバランスは、予めハブにバランス取り加工済みで極小
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシュ ゼロ
    瞬間最大許容トルク 呼びトルクの1.5倍(サーボ・モータ起動時)
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など、打ち合わせ可能

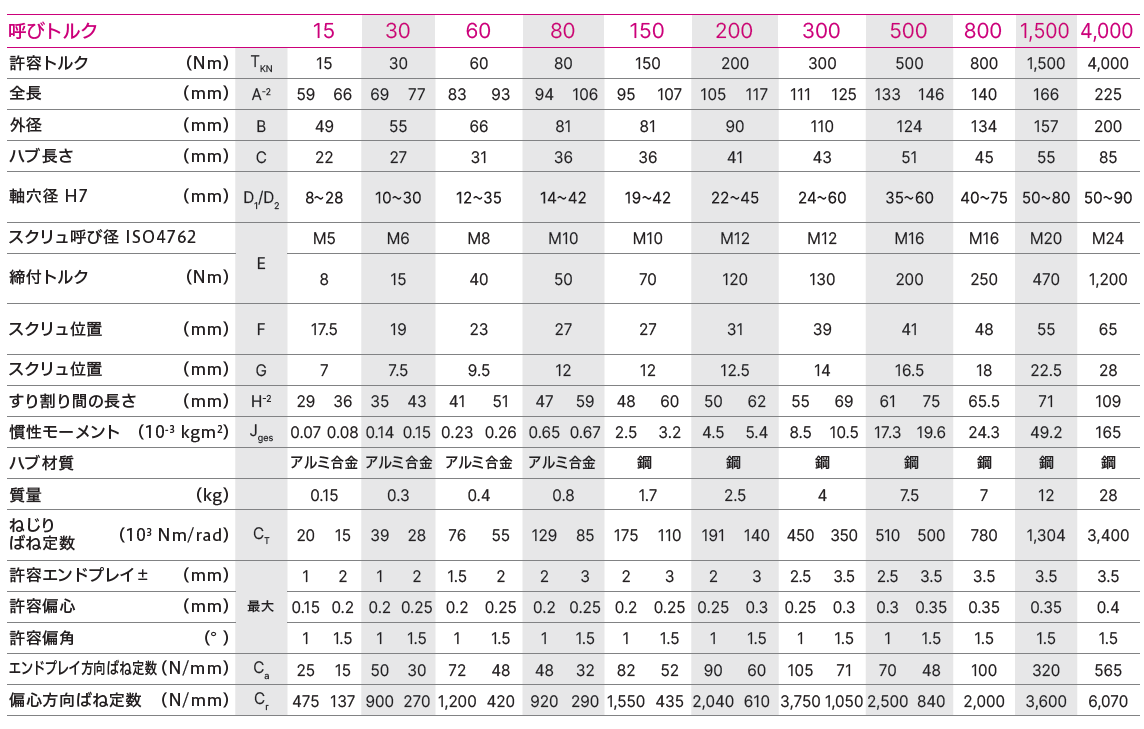

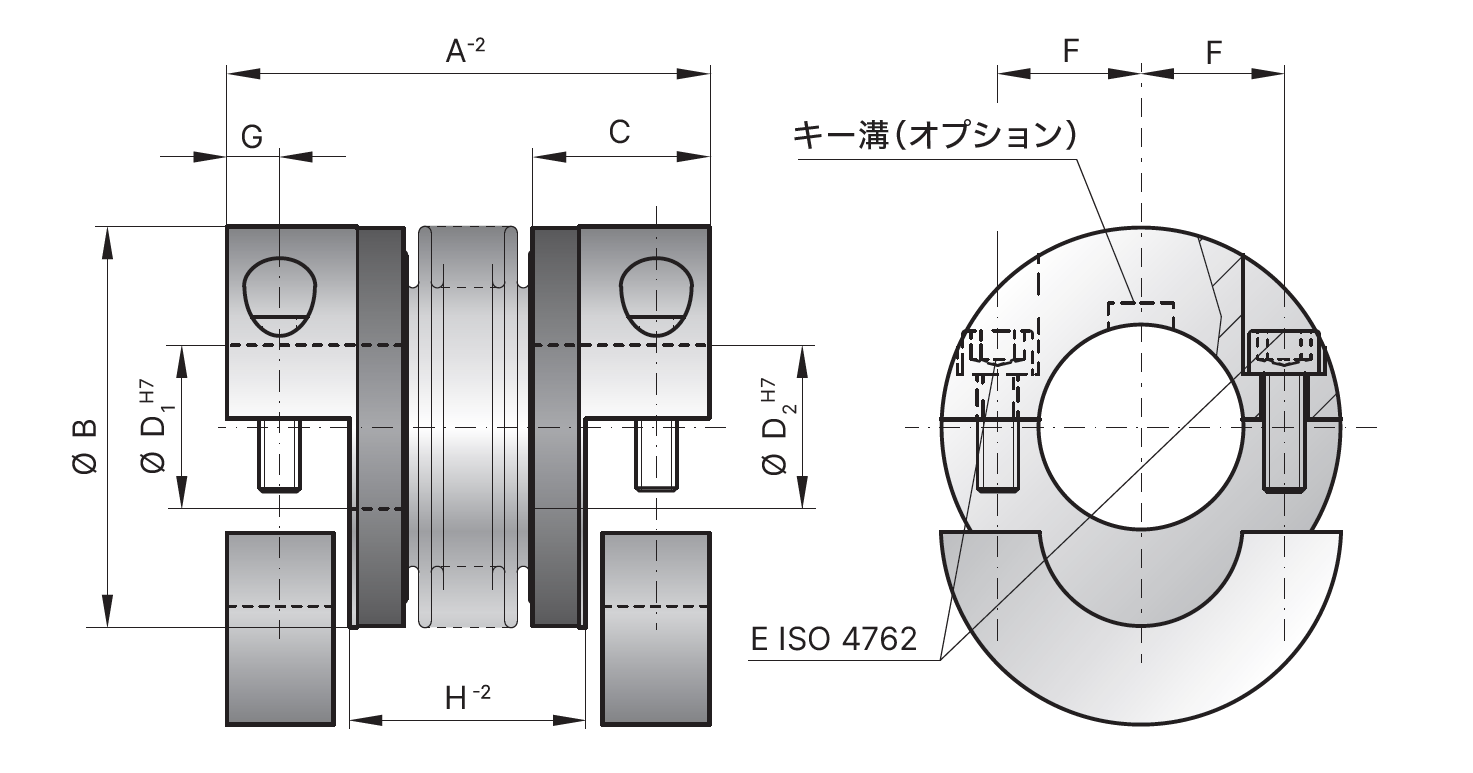

    MBKH 図面
    半割りクランプ・タイプ

    ※クリックで拡大



    • 10-3Kgm2= 1/1,000Kgm2,KNm/rad = 1,000Nm/rad
    • 締付け管理トルク詳細に関しましては、下の表をご覧ください
      (背景がピンクの値がオプションハブとなります)
    呼びトルク (Nm) キャップスクリュ締付管理トルク (Nm)
    鋼製ハブ アルミ合金ハブ
    15 8 8
    30 15 15
    60 40 40
    80 50 50
    150 70 50
    200 120 110
    300 130 120
    500 200 180
