テーパーロック(超高速回転)



    MKSタイプ

    MKSタイプ ミニチュア・ベローズ・カップリング

    特 長 超高速回転用
    心ずれに対応
    テーパーロック機構で高い軸保持力
    高機能な用途に最適
    材 質 SUS製ベローズ
    アルミ合金製ハブ/M3鋼製六角ボルト
    テーパー部分 テーパーロックのリング部には抜きタップ加工済み
    環境温度 -30~+100度
    最高回転速度 12万回転(120,000min-1)
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.010~0.025mm
    動バランス特性 ISO1940規格でG=2.5(JISのQ2.5と同じ)
    高速回転製品には、すべて動バランス証明書を添付いたします
    スペシャル仕様 SUS製ハブなど応需
    お願い 動バランス回転数をご指示下さい

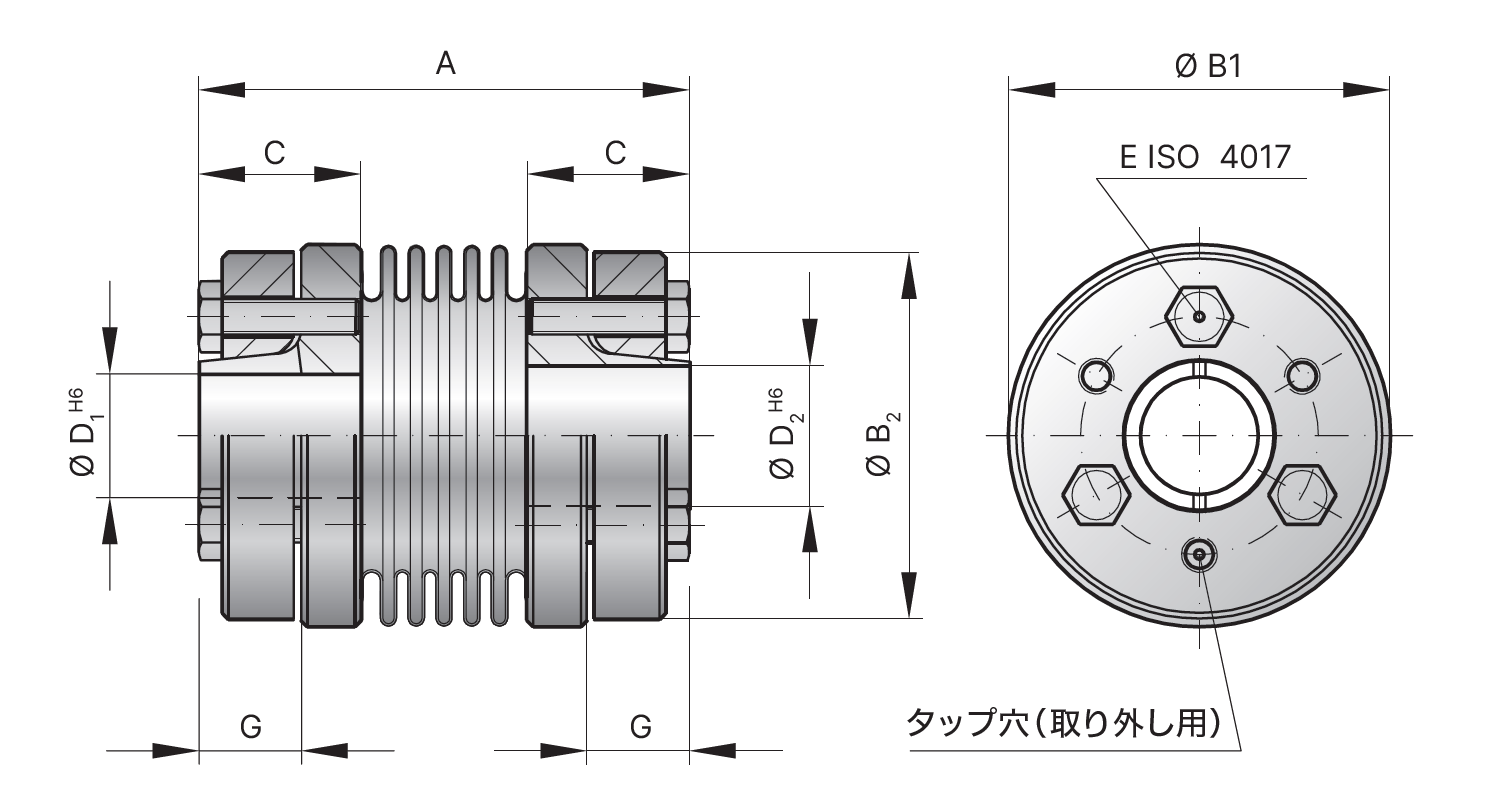

    MKS 図面
    テーパーロックタイプ

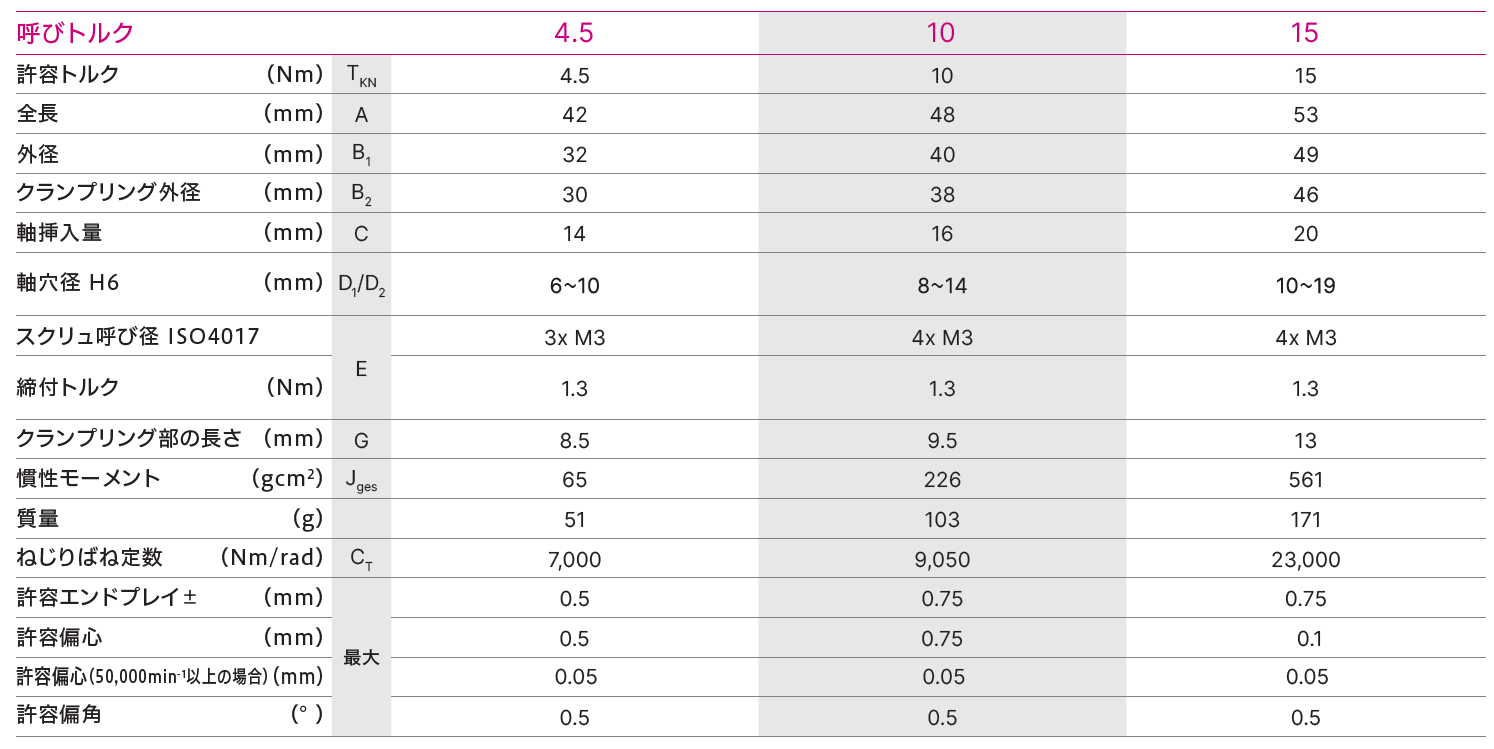

    MKS 呼びトルクNm
    4.5 10
    呼びトルク (Nm) TKN 4.5 10
    全長 (mm) A 42 48
    外径 (mm) B1 32 40
    ハブ外径 (mm) B2 30 38
    内径有効穴深さ (mm) C 14 16
    内径 最小~最大H6 (mm) D1/D2 6~10 8~14
    六角ボルト E 3xM3 4xM3
    締付管理トルク (Nm) 1.3 1.3
    リング長さ (mm) G 8.5 9.5
    イナーシャ (gcm2) JTOTAL 6.5 160
    質量 (g) 51 75
    ねじり剛性 (Nm/rad) CT 7000 9050
    偏心量(5万rpm未満) (mm) 単独 の最 大値 0.1 0.1
    偏心量(5万rpm以上) 0.05 0.05
    許容偏角 (度) 0.5 0.5
    軸方向移動許容量 (mm) 0.5 0.75

    ※クリックで拡大

    • 取り付けにあたっては、正確に心出しを行ってください
    • 仕様表の心ずれは、単独値です
    • 3つの心ずれがある場合、又は起こる可能性がある場合には
      それぞれの実測値と製品の許容値の割合(%)を算出し、合計が100%未満になるよう心出しを行ってください
    • 六角ボルトの締め付けにあたっては、対角線方式で管理トルクの1/3、2/3、100%と順に均等に締め付けてください
    • 試運転後は同じ管理トルクで再度締め付けてください
    • 軸は相手軸に接触する直前まで挿入することができます
