テーパーロック
MEL6タイプ
MEL6タイプ テーパーロック
| 特 長 | 強固なテーパーロック ハブが同芯性を確保 非常に高い同心性 ゼロ･バックラッシュ 標準製品は、絶縁性あり |
|---|---|
| 材 質 | ハブ：GGG40 エラストマ：精密成形された耐摩耗性が高く、熱的にも安定したポリマー製 |
| 仕 様 | ハブ：テーパーロック(同心機械加工ハブ)、カーブしたジョー エラストマ：5つのセグメント |
MEL6
テーパーロックタイプ
1,950～25,000Nm

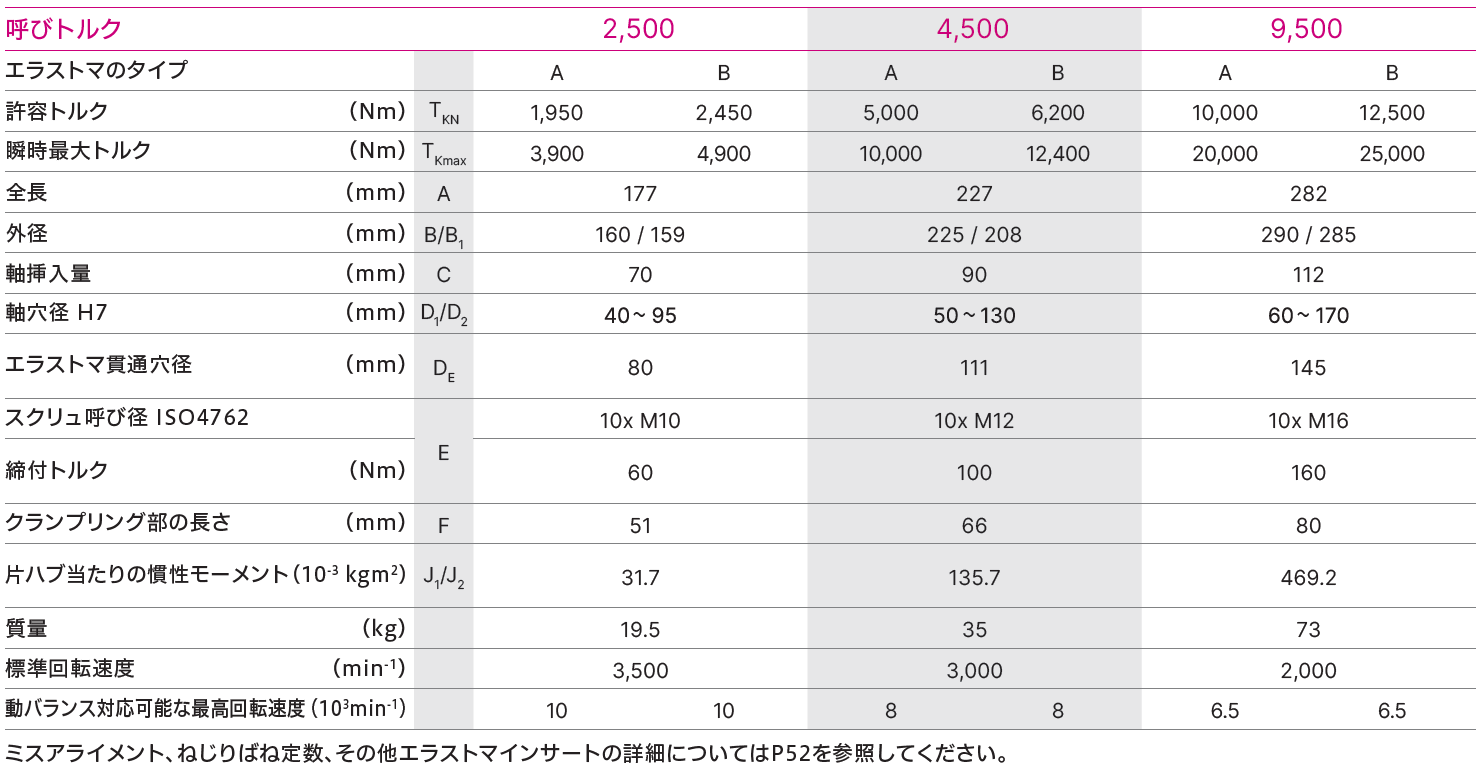

MEL6タイプ 仕様一覧
| MEL6 | 呼びトルク | |||||||
|---|---|---|---|---|---|---|---|---|
| 2,500 | 4,500 | 9,500 | ||||||
| エラストマのタイプ | A | B | A | B | A | B | ||
| エラストマ別トルク | (Nm) | TKN | 1,950 | 2,450 | 5,000 | 6,200 | 10,000 | 12,500 |
| エラストマ別瞬時最大許容トルク | (Nm) | TKmax | 3,900 | 4,900 | 10,000 | 12,400 | 20,000 | 25,000 |

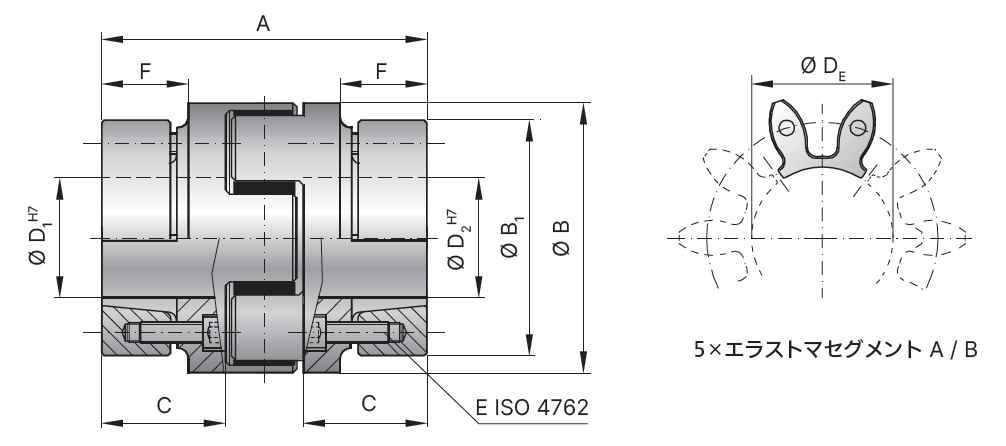

| 全長 | (mm) | A | 177 | 227 | 282 | |||
| 外径 | (mm) | B/B1 | 160/159 | 225/208 | 290 | |||
| 有効穴深さ | (mm) | C | 70 | 90 | 112 | |||
| 内径 最小～最大H7 | (mm) | D1/2 | 40～95 | 50～130 | 60～170 | |||
| エラストマ貫通穴内径 | (mm) | DE | 80 | 113 | 145 | |||
| キャップ･スクリュ(ISO 4762) | E | 10×M10 | 10×M12 | 10×M16 | ||||
| 締め付け管理トルク | (Nm) | E | 60 | 100 | 160 | |||
| 寸法 | (mm) | F | 51 | 66 | 80 | |||
| イナーシャ | (10-3 kgm2) |
J1/J2 | 31.7 | 135.7 | 469.2 | |||
| 質量 | (kg) | 15 | 35 | 73 | ||||
| 最高回転数(標準) | (min-1) | 3,500 | 3,000 | 2,000 | ||||
| 最高回転数(バランス取り後) | (103min-1) | 10 | 8 | 6.5 | ||||
型式番号について
