セットスクリュ



    MK1タイプ

    MK1タイプ ミニチュア・ベローズ・カップリング

    特 長
    ねじり剛性が高くゼロ・バックラッシュ
    経済的
    軽量で低イナーシャ
    偏心/偏角/エンドプレーを吸収

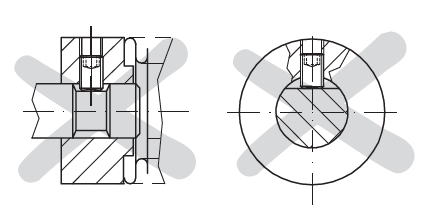

    カエリ逃がし溝によって、軸の段付き加工や平面取りが不要(内径4mm以上)
    材 質
    SUS製ベローズ
    アルミ合金製ハブ

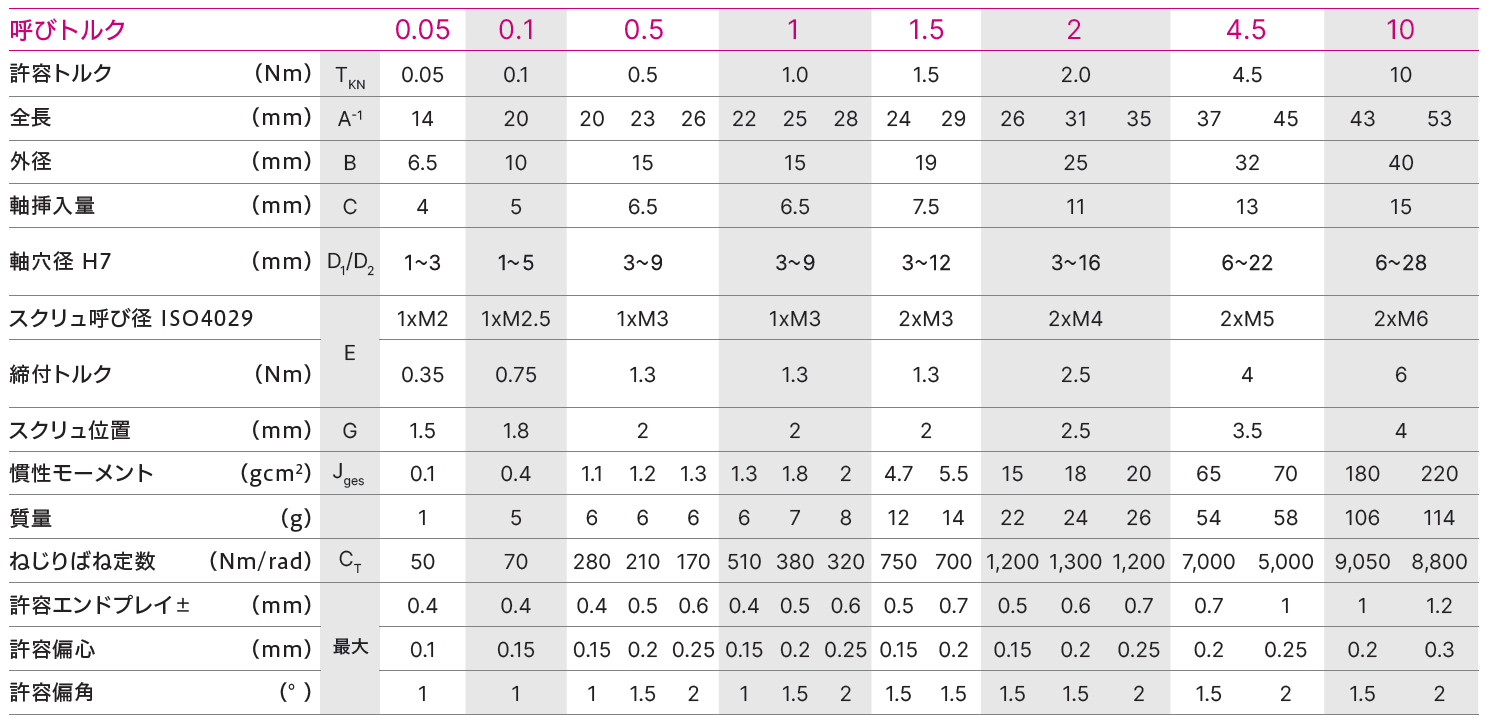

    仕 様 セットスクリュタイプでカエリ逃がし溝つき
    環境温度 -30~+100度
    回転速度 2万回転(20,000min-1)までは、通常は動バランス取り不要で、2万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシュ ゼロ
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.08mm
    スペシャル仕様 SUS製ハブ/外径・内径/タップ仕様など、打ち合わせ可能

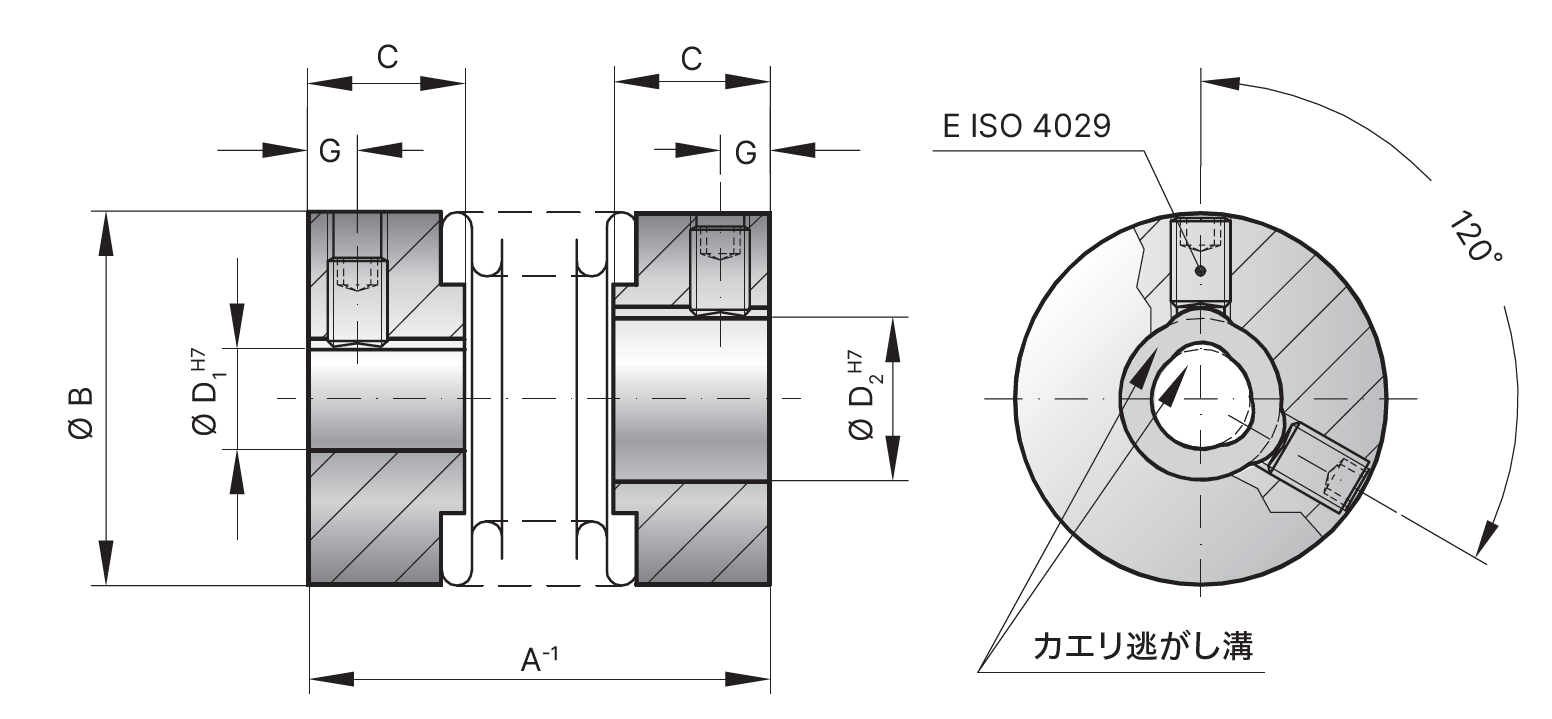

    MK1 図面
    セットスクリュ・タイプ

    ※クリックで拡大


  • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
  • 型式番号について
