キー締結
MEL1タイプ
MEL1タイプ キー締結
| 特 長 |
ご要望の寸法へ変更可能 低バックラッシ |
|---|---|
| 材 質 |
ハブ：GGG40 エラストマ：耐熱性に優れたTPUを使用 |
| 仕 様 |
2つのハブにはカーブドジョー、キー溝、セットスクリュを装備 ５つのエラストマ・セグメントによりゼロ・バックラッシとなり、標準品では電気絶縁 |
MEL1
キー締結タイプ
1,950～12,500Nm

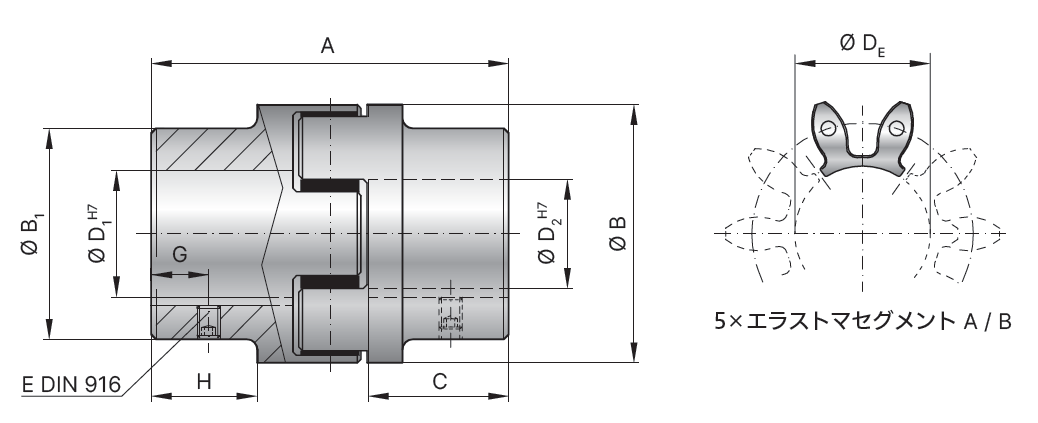

MEL1タイプ 仕様一覧
| MEL1 | 呼びトルク | |||||||
|---|---|---|---|---|---|---|---|---|
| 2500 | 4500 | 9500 | ||||||
| エラストマインサートタイプ | A | B | A | B | A | B | ||
| 許容トルク | (N･m) | TKN | 1,950 | 2,450 | 5,000 | 6,200 | 10,000 | 12,500 |
| 最大トルク | (N･m) | Tkmax | 3,900 | 4,900 | 10,000 | 12,400 | 20,000 | 25,000 |
| 全長 | (mm) | A | 213 | 272 | 341 | |||
| 最大外径/ハブ外径 | (mm) | B/B1 | 160/154 | 225/190 | 290/240 | |||
| 軸挿入量 | (mm) | C | 88 | 113 | 142 | |||
| 下穴径 | (mm) | DV | 30 | 40 | 50 | |||
| 軸穴径H7 | (mm) | D1/2 | 30~95 | 40~130 | 50~170 | |||
| エラストマインサート内径 | (mm) | DE | 80 | 111 | 145 | |||
| セットスクリュ呼び径(DIN 916) | E | **別表参照（軸穴径による） | ||||||
| セットスクリュ位置 | (mm) | G | 25 | 30 | 40 | |||
| 全長短縮加工許容量 | (mm) | H | 69 | 89 | 110 | |||
| 片ハブの慣性モーメント | (kg･m2×10-3) | J1/J2 | 40 | 147 | 480 | |||
| 質量 | (kg) | 12.5 | 25 | 53 | ||||
| 最高回転速度(動バランス取り前) | (r/min) | 3,500 | 3,000 | 2,000 | ||||
| 最高回転速度(動バランス取り後) | (r/min×103) | 10 | 10 | 8 | 8 | 6.5 | 6.5 | |
| **セットスクリュ呼び径 | |
|---|---|
| φ12.1~φ30 | M5 |
| φ30.1~φ58 | M8 |
| φ58.1~φ95 | M10 |
| φ95.1~φ130 | M12 |
| φ130.1~φ170 | M16 |
