分離アダプタセットスクリュ



    MK4タイプ

    MK4タイプ ミニチュア・ベローズ・カップリング

    特 長 ゼロ・バックラッシュで高いねじり剛性
    分離アダプタ式で、筐体取り付けに最適
    電気絶縁/断熱
    軸方向の分離が可能で、ゼロ・バックラッシュ
    予圧取り付けで分割/結合部も磨耗がない
    軽量/低イナーシャ
    心ずれの許容量が大きい
    材 質 SUS製ベローズ
    アルミ合金製ハブ
    テーパー部分 ガラス繊維入りFRPを、アルミ製テーパー部分に吹きつけ(瞬時最大許容トルクの1.5倍の密着強度)
    設計の特長 ハブにセットスクリュ食い込み部の逃がし加工つき軸の段付き加工/平キー面取り不要(内径4mm以上)
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシュ ゼロ
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.08mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など応需

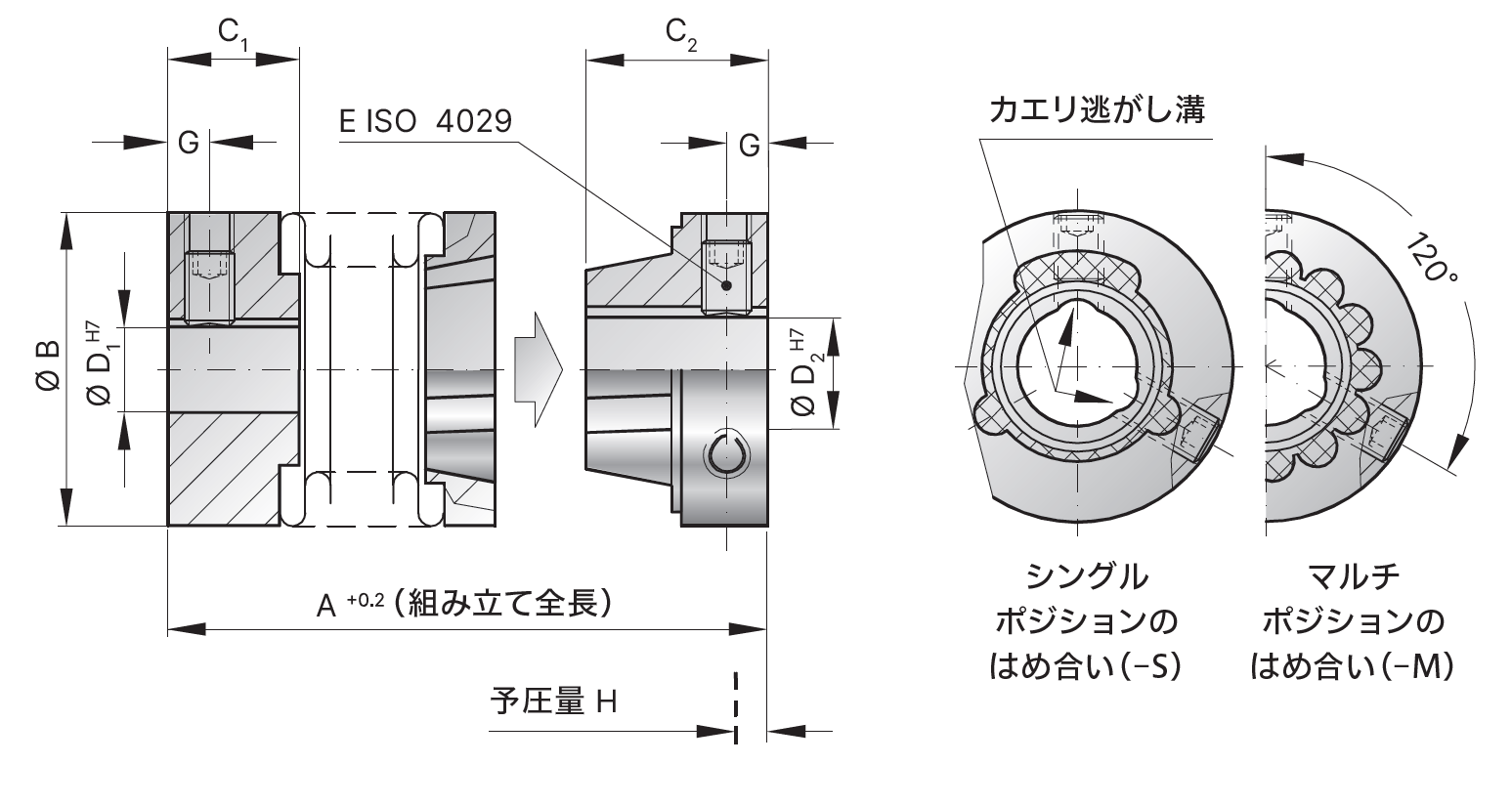

    MK4 図面
    軸方向分離アダプタ セットスクリュ・タイプ

    ※クリックで拡大



    型式番号について
