10~800Nm(クランプ)



    MBLタイプ

    MBL タイプ 10~800Nm ベローズ・タイプ ライン・シャフト

    特 長 心ずれに対応
    ゼロ・バックラッシュ
    カップリングの最大全長は 6,000mm
    中間軸に軸受け不要
    中間軸は、簡単に取り外し可能
    材 質 SUS製ベローズ
    中間軸は、呼びトルク200Nmまではアルミ合金製
    呼びトルク 300Nm以上は鋼製(特注可能)
    CFRPの中間軸も可能
    クランプ・ハブは呼びトルク200Nmまではアルミ合金製
    呼びトルク300Nm以上は鋼製クランプ・ハブ
    カップリングとしての同心度を高精度に保つために、かみ合わせ部分の外径部も含めて精密機械加工
    仕 様 キャップ・スクリュによるアンバランスを最小限にするため、静バランス取り加工済みのハブ
    中間軸部分は、クランプ・ハブ内に特別に設けたジンバル機構により、支持
    中間軸は、取り付け/取り外しが容易
    環境温度 -30~+100度
    許容速度 カップリングの長さによって異なりますので、お問い合わせください
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシュ ゼロ
    組み立て 軸とハブ内径部の組付け前の隙間は、0.01~0.05mm

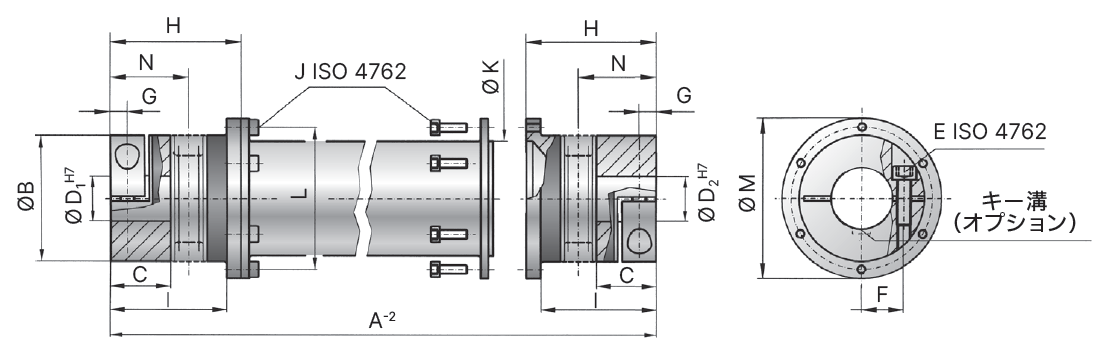

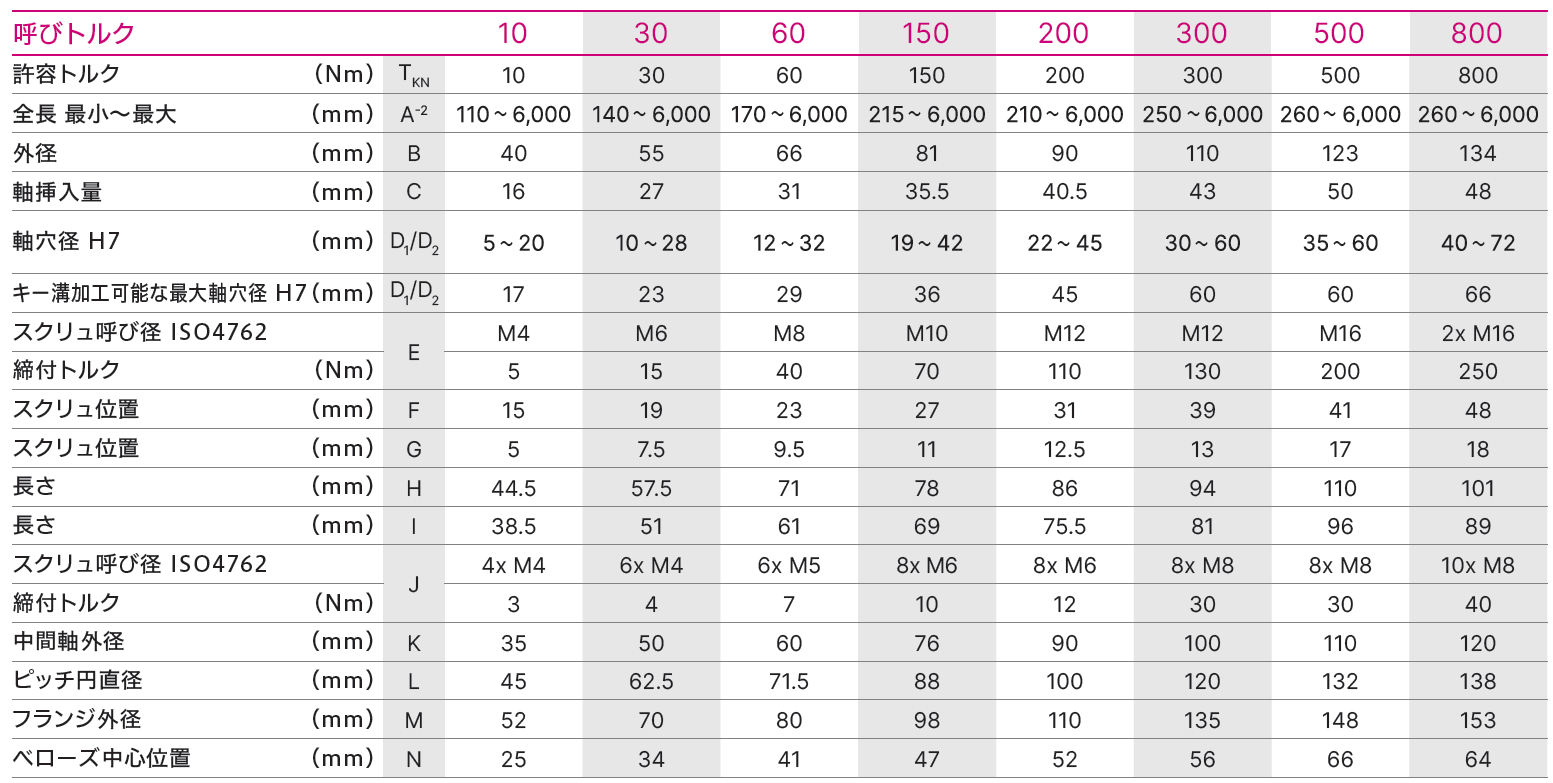

    MBL 10~800Nm図面
    クランプ・タイプ ラインシャフト

    ※クリックで拡大



    型式番号について
