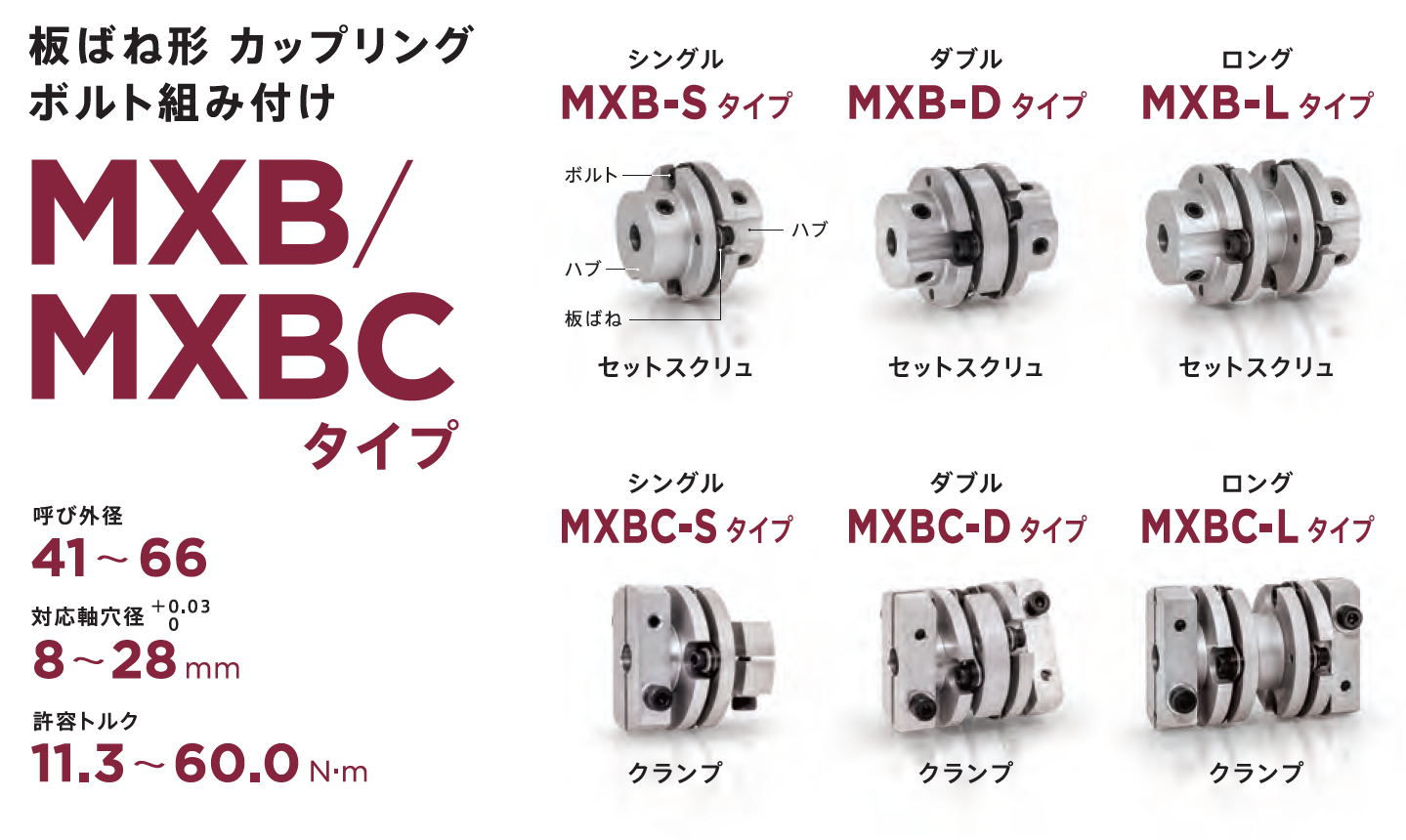

ボルト組み付け
- 図面をクリック(タップ)すると拡大できます
相対比較表
◎=優 ◯=良 タイプ |
回転方向 ばね定数 |
ミスアライメント | ||
許容偏角 | 許容偏心 | 許容エンドプレイ | ||
S(シングル) | ◎ | ◯ | ◯ | |
D(ダブル) | ◯ | ◎ | ◯ | ◎ |
L(ロング) | ◯ | ◎ | ◎ | ◎ |
- 表をクリック(タップ)すると拡大できます
- 表をクリック(タップ)すると拡大できます
- 下部サービスファクタ―表をご確認のうえ「使用する機械のトルク」×「サービスファクター」の数値を上回る許容トルクを有するカップリングを選定して下さい (十分な安全係数を持って選定していただき、許容トルクの数値以下でご使用下さい)
- 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
- セットスクリュは鋼鋼材が標準ですが、ご要望によりステンレス鋼材もご用意しております
サービスファクタ―
負荷 補正係数 β | |
---|---|
負荷が一定の場合 | 1.5 |
負荷の始動、停止がある場合 | 2.0 |
反転負荷がある場合 | 2.0 |
衝撃負荷がある場合 | 3.0 |
衝撃負荷と反転負荷がある場合 | 4.0 |
サーボ・モータの場合 | 2.5~3.0 |
温度 補正係数 α | |
-40〜-20℃ | 1.0 |
-20〜30℃ | 1.0 |
30〜40℃ | 1.0 |
40〜60℃ | 1.0 |
60〜80℃ | 1.0 |
80〜100℃ | 1.1 |
100〜120℃ | 1.2 |
- サービスファクターに関する詳細はサービスファクター(SF)とは?を参照ください
軸穴径表
軸穴径 d1、d2 [mm] |
板ばね形 カップリング | ||
MXB MXBC |
|||
41 | 52 | 66 | |
軸穴未加工ハブ | |||
8 | ◯ | ◯ | |
9 | ◯ | ◯ | |
10 | ◯ | ◯ | |
11 | ◯ | ◯ | |
12 | ◯ | ◯ | ◯ |
13 | ◯ | ◯ | ◯ |
14 | ◯ | ◯ | ◯ |
15 | ◯ | ◯ | ◯ |
16 | ◯ | ◯ | ◯ |
17 | ◯ | ◯ | |
18 | ◯ | ◯ | |
19 | ◯ | ◯ | |
20 | ◯ | ◯ | |
22 | ◯ | ||
24 | ◯ | ||
25 | ◯ | ||
26 | ◯ | ||
28 | ◯ |
- インチ径や表内にない特殊な軸穴径についてはご相談ください
型式表記
1 異なるタイプの組み合わせ製品時の軸穴径記載順
セットスクリュとクランプではセットスクリュを先に記載する 例:d1(MXB)×d2(MXBC)2 ミリとインチ・整数と小数での軸穴径記載順
① ミリを先に記載する 例:d1(ミリ)×d2(インチ) ② 数値の大小に関係なく整数の数値を先に記載する 例:d1(整数)×d2(小数)3 上記以外の軸穴径記載順
上記以外の軸穴径は数値の小さいものを先に記載する 例:d1(小)×d2(大)- 表をクリック(タップ)すると拡大できます
