    MBK2タイプ

    MBK2タイプ ベローズ形カップリング

    特 長
    組み付けが容易
    限られたスペースでの用途に最適
    イナーシャが小さい
    材 質
    SUS製ベローズ
    アルミ合金製あるいは鋼製
    クランプ・ハブ
    仕 様
    キャップスクリュ(ISO4762=JIS B1176)によるクランプ機構
    クランプ部の残留アンバランスは、予めハブにバランス取り加工済みで極小
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    瞬間最大許容トルク 呼びトルクの1.5倍(サーボ・モータ起動時)
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様
    SUS製ハブ/内径およびその公差/キー溝など、打ち合わせ可能
    頻繁な取り付け/取り外しが予定される時には、キャップスクリュ・ジャッキ機構もオプションで応需

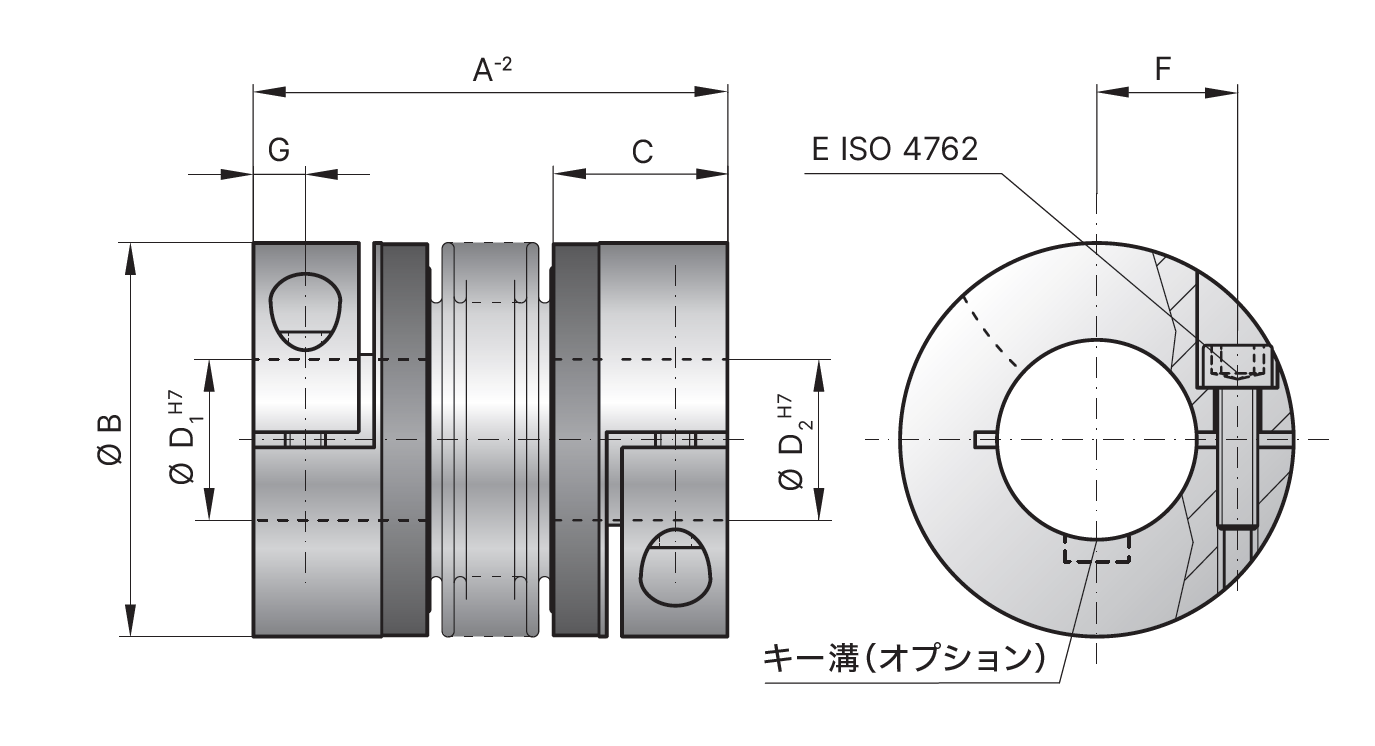

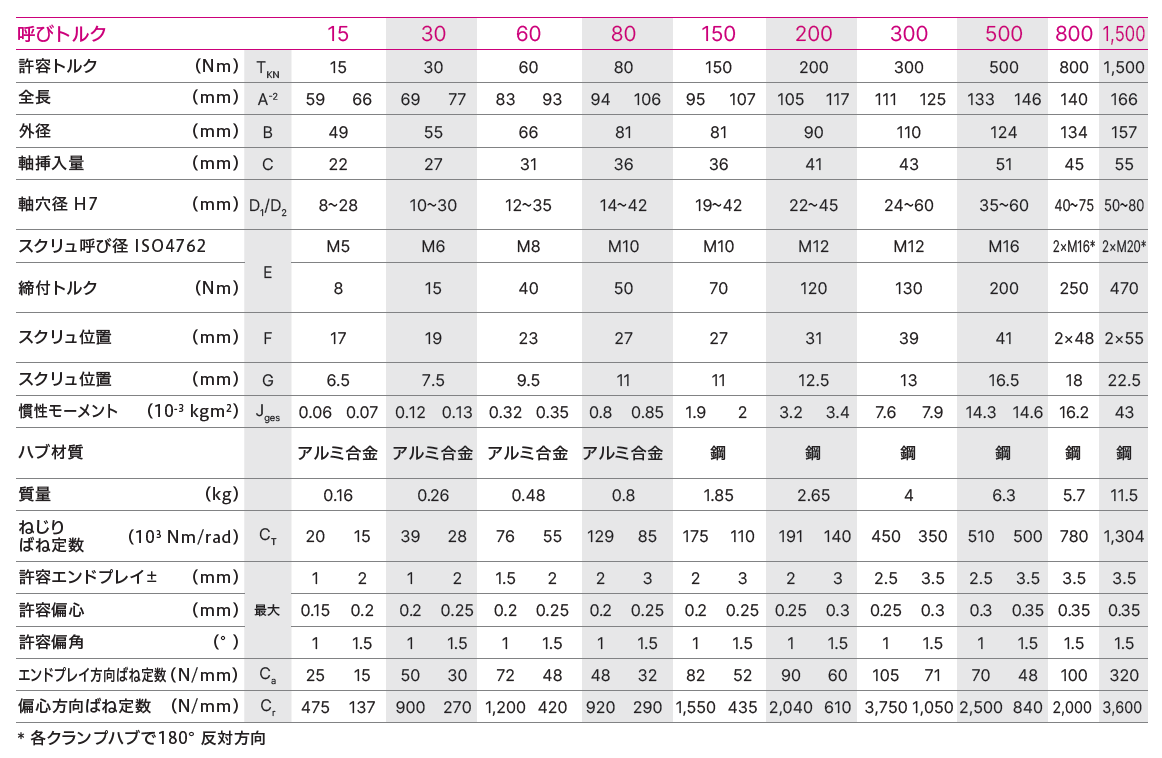

    MBK2 図面
    クランプ・タイプ

    ※クリックで拡大


    • 10-3Kgm2 = 1/1,000Kgm2, kNm/rad = 1,000Nm/rad
    • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
    • 締付け管理トルク詳細に関しましては、下の表をご覧ください (背景がピンクの値がオプションハブとなります)
    呼びトルク (Nm) キャップスクリュ締付管理トルク (Nm)
    鋼製ハブ アルミ合金ハブ
    15 8 8
    30 15 15
    60 40 40
    80 50 50
    150 70 50
    200 120 110
    300 130 120
    500 200 180
