コレット軸+クランプ



    MEL7タイプ

    MEL7タイプ エラストマ・カップリング

    特 長 中空軸への取り付けによる省スペースと経済性向上
    取り付け/取り外しが容易
    全長が短く、コンパクト
    軸方向からの取り付け
    ゼロ・バックラッシュ
    電気絶縁性
    材 質 クランプ・ハブ:呼びトルク450Nmまではアルミ合金ハブ
    800Nm以上は鋼製ハブ
    コレット軸部(内部テーパーコーンとコレット部ハブ):鋼製
    エラストマ:精密成形された耐磨耗性が高く、熱的にも安定したポリマー製
    仕 様 カップリングとしての同心度を高精度に保つために、かみ合わせ部分の外径部も含めて精密機械加工
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    キー溝 位置も含めて、応需

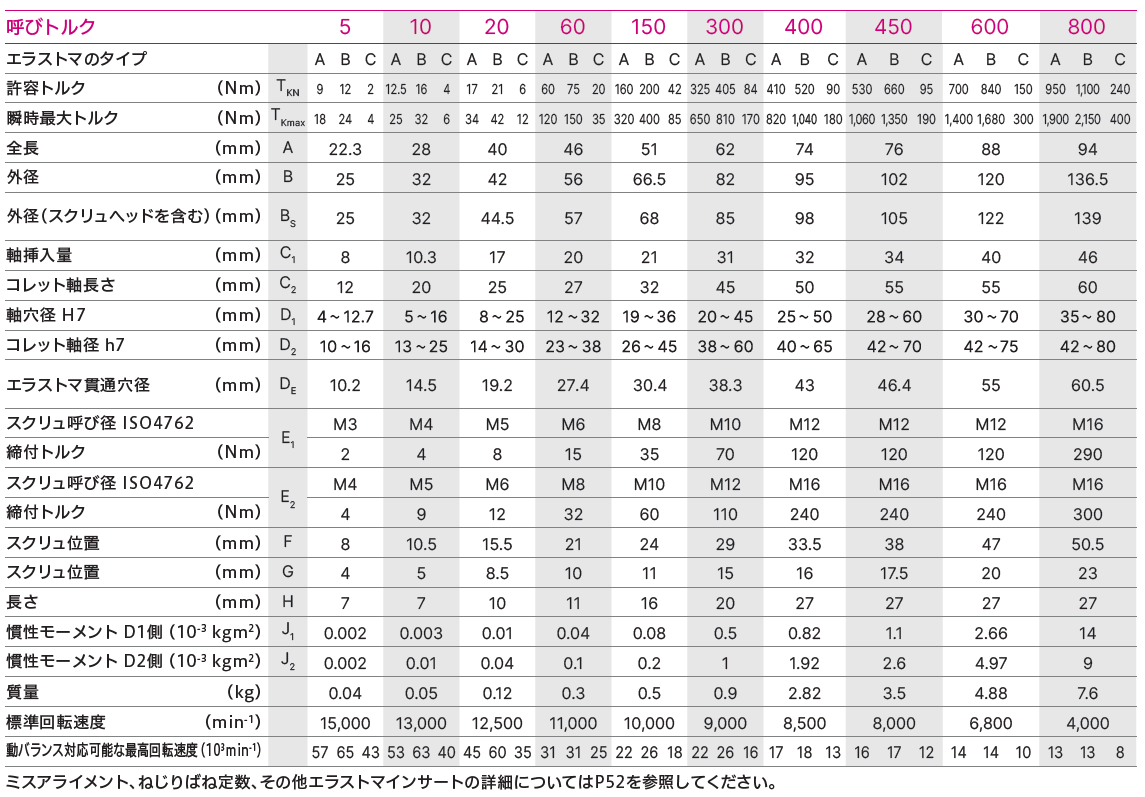

    MEL7 図面
    コレット軸+クランプ・ハブ・タイプ

    ※クリックで拡大



    • 静的ねじり剛性と動的ねじり剛性、最大偏心量のデータはMEL概要に表示
    • クランプ・ハブの最大軸保持トルクは、内径によって左右されます
    • 取り付け前には、軸に薄くマシンオイルを塗布してください
    • かならずトルクレンチで締めつけて下さい
    • 必要な場合には、キーによって伝達トルクを高くしてください(キー溝はオプション)
    • 取り付け前の軸とハブ内径の隙間は0.01~0.05mm としてください(軸h7ならば内径G6です)

    型式番号について

    • 予告なく寸法/仕様を変更する場合があります
