キー締結



    MEL1タイプ

    MEL1タイプ エラストマ・カップリング

    特 長 経済的な価格
    非常に同心度が高い機械加工を施している
    振動吸収性
    電気絶縁性
    バックラッシュは小さい(キー部幅方向のはめあい精度による)
    材 質 呼びトルク450Nmまではアルミ合金製
    呼びトルク800Nm以上は鋼製クランプ・ハブ
    エラストマ・インサートは、精密成形された耐磨耗性が高く、熱的にも安定したポリマー製
    仕 様 カップリングとしての同心度を高精度に保つために、かみ合わせ部分の外径部も含めて精密機械加工
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差など、応需
    キー溝 位置も含めて、応需

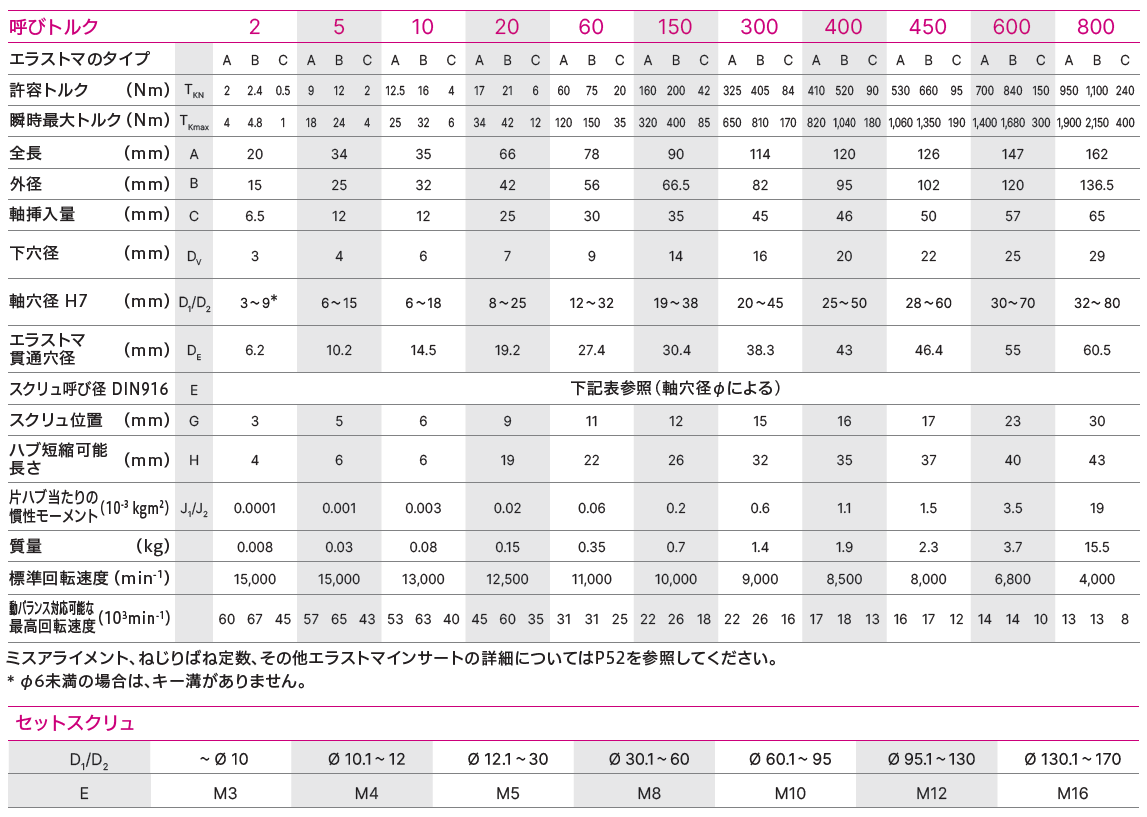

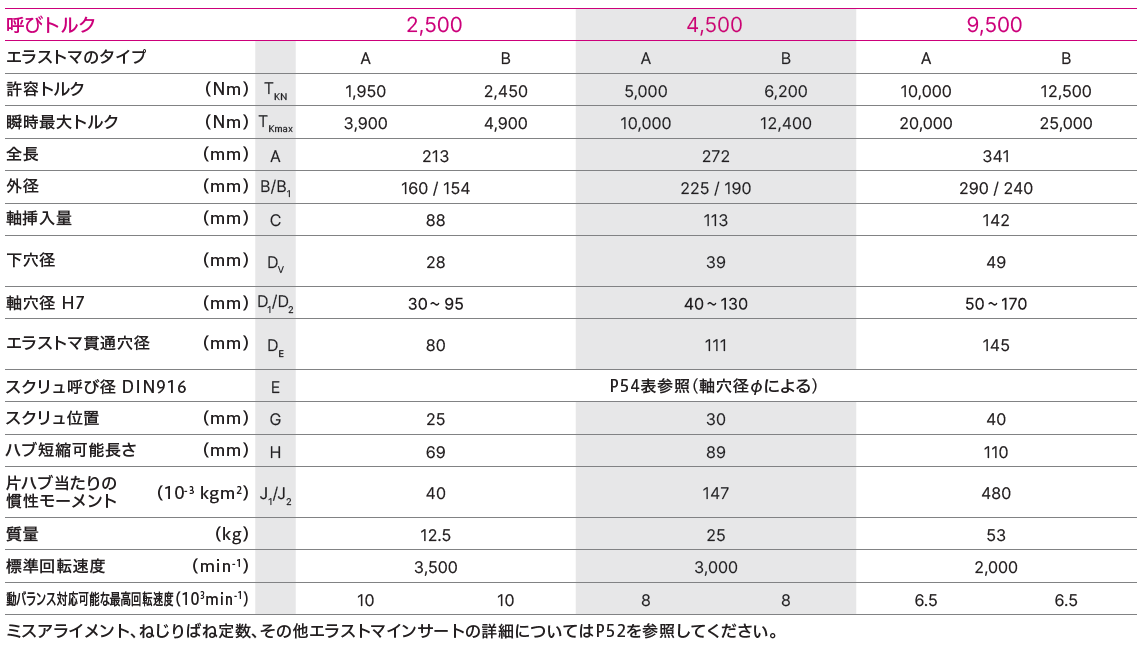

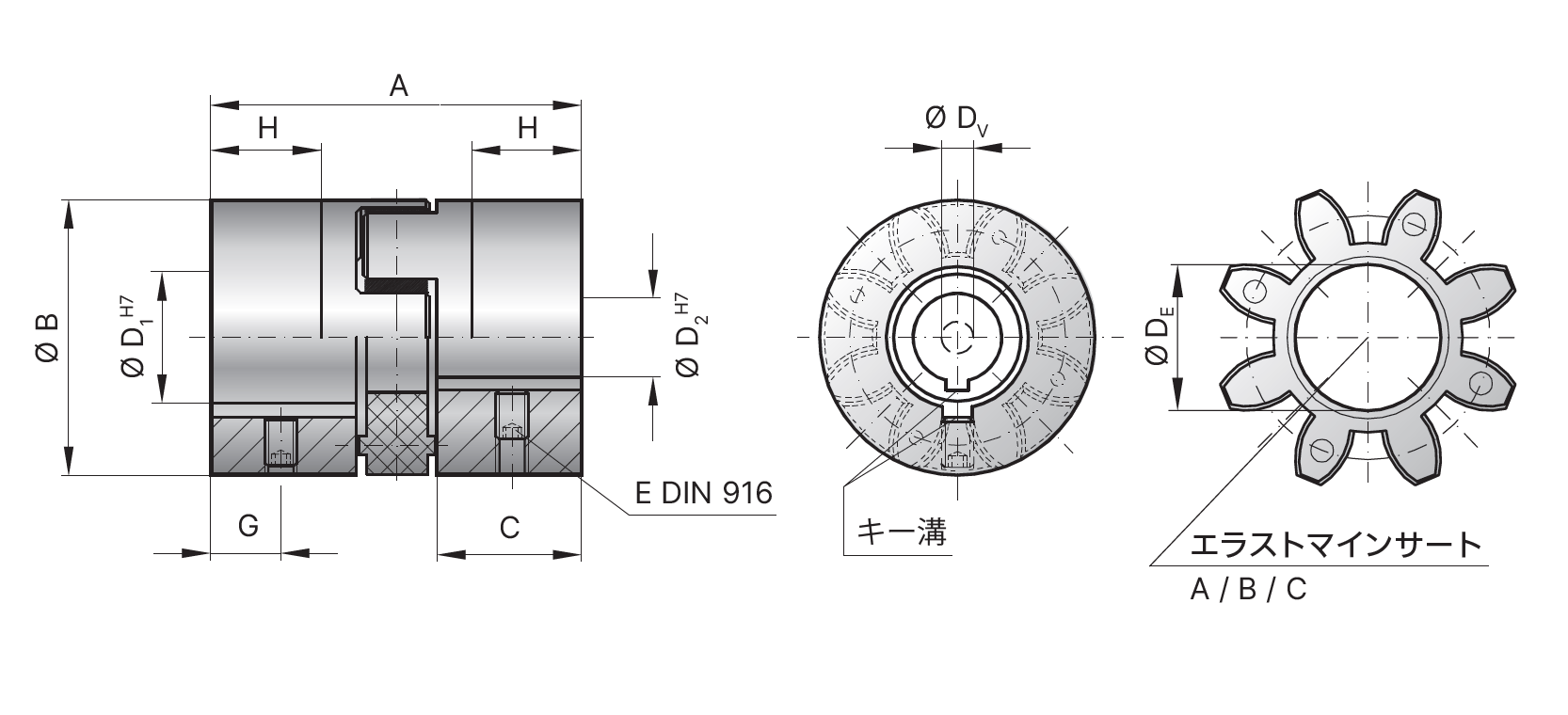

    MEL1 図面
    キー締結タイプ

    ※クリックで拡大

    • 静的ねじり剛性と動的ねじり剛性、最大偏心量のデータはMEL概要に表示
    セットスクリュ
    D1/D2 E
    φ3~10 M3
    φ11~12 M4
    φ13~30 M5
    φ31~58 M8
    φ59~80 M10
    パイロット・ボアタイプカップリングハブDv 追加工時の仕様
    図面
    追加工にあたっては、内径部分(データムA)に対する同心度は0.03mm以内、直角度も0.03mm以内の振れを保ってください。
    MEL1タイプはお客様ご自身でも追加工可能です。
    カップリングのハブは、Hの長さまでは短くすることができます。

    型式番号について

    • 予告なく寸法/仕様を変更する場合があります
