オールステンレス



    MBKSタイプ

    MBKSタイプ ベローズ形カップリング

    特 長
    高温環境雰囲気中
    コンパクト
    取り付けが容易
    限られたスペースでの取り付け
    クランプハブは、ISO4762(JIS B1176) キャップスクリュ(12.9T鋼 GE5A処理)による締付け
    SUS製ハブとSUS製ベローズは、レーザ溶接による接合
    頻繁な取り付け・取り外しが予定される時には、クランプ締め付け解除機構=ジャッキピン機構(オプション)も応需
    材 質 ベローズ/クランプハブはステンレススチール製
    環境温度 -40~+300度
    回転速度 10,000min-1 までは、バランス取り不要 10,000min-1を超える回転速度の場合、ISO1945規格のG2.5等級で応需
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm

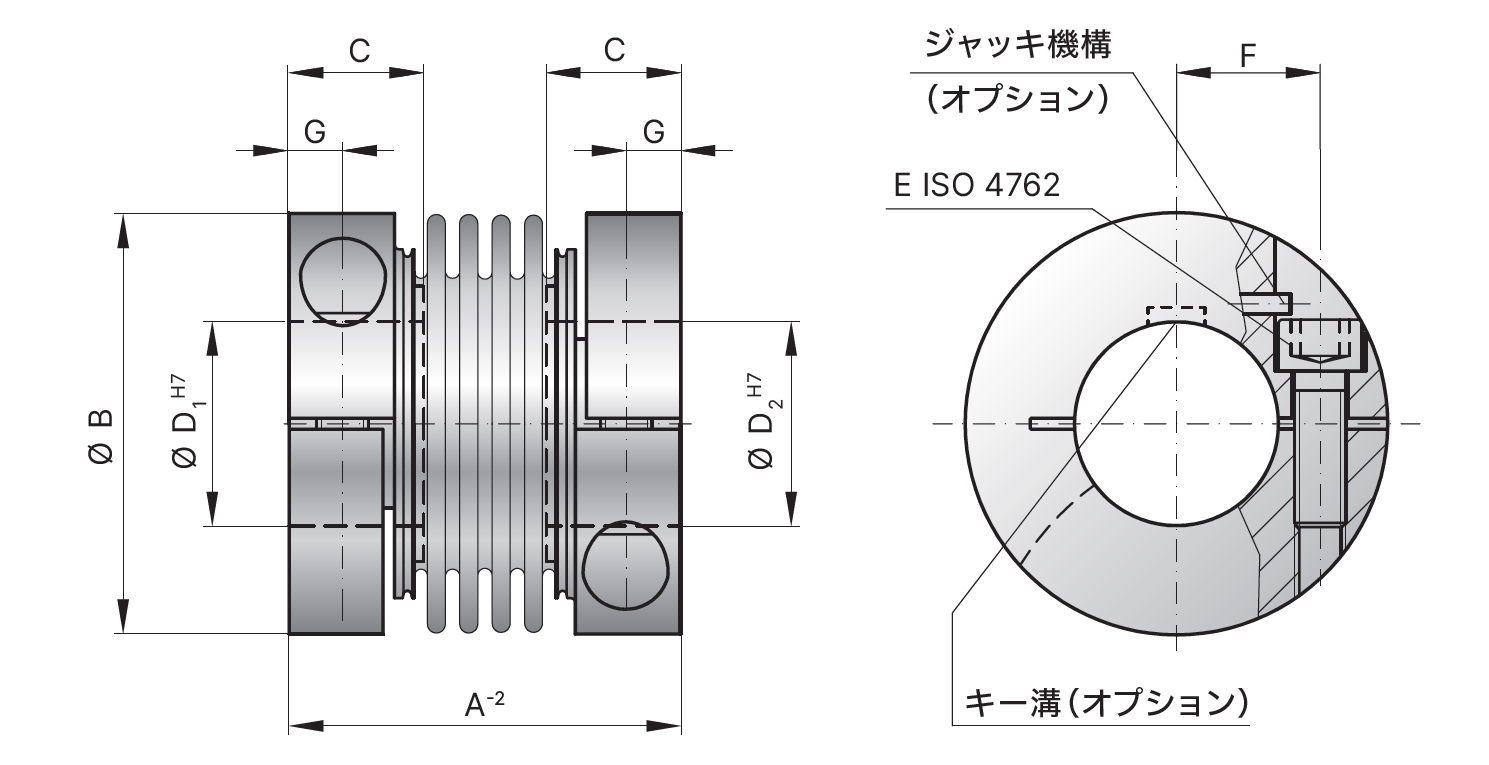

    MBKS 図面
    オールステンレス

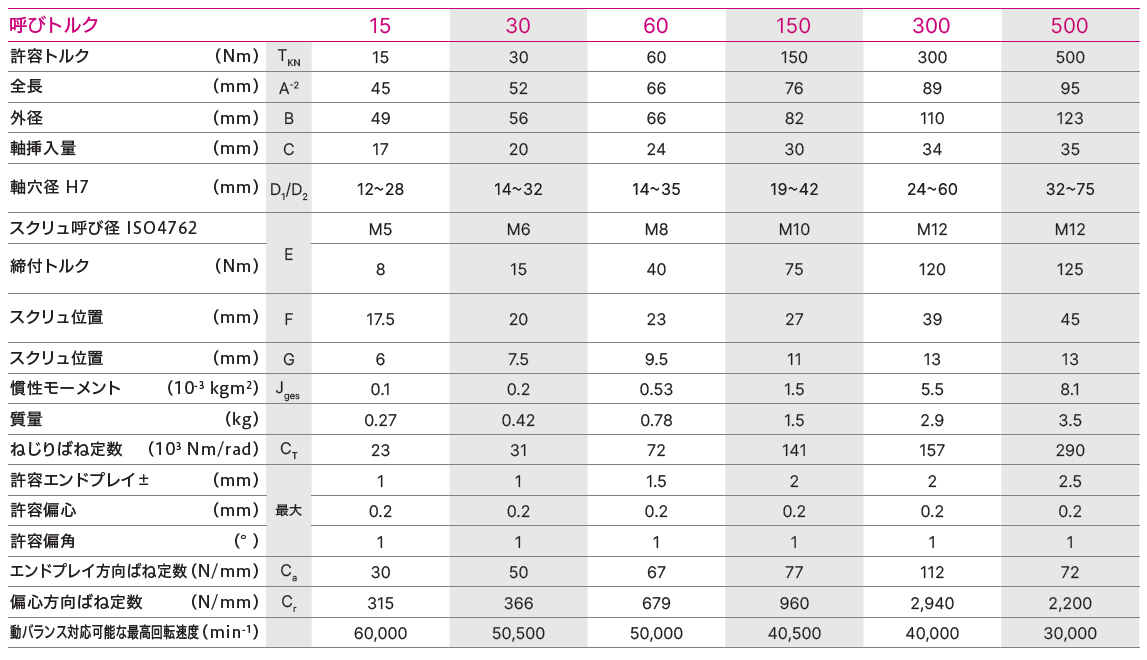

    MBKS 呼びトルク Nm
    15 30 60 150 300 500
    呼びトルク (Nm) TKN 15 30 60 150 300 500
    最大許容トルク (Nm) 25 40 80 200 350 600
    全長 (mm) A 0 -2 45 52 66 76 89 95
    外径 (mm) B 49 56 66 82 110 123
    穴深さ (mm) C 17 20 24 30 34 35
    最小内径 から最大内径 H7 (mm) D1/D2 8-12 14-32 16-35 19-42 24-60 32-75
    キャップスクリュ ISO 4762(JIS B1176) A2-70 E M5 M6 M8 M10 M12 M12
    キャップスクリュ締め付け管理トルク (Nm) E 8 15 40 75 120 125
    半径方向位置 (mm) F 17.5 20 23 27 39 45
    軸方向位置 (mm) G 6 7.5 9.5 11 13 13
    イナーシャ (10-3 kgm2) Jges 0.1 0.2 0.53 1.5 5.5 8.1
    質量 (kg) 0.27 0.42 0.78 1.5 2.9 3.5
    ねじり剛性 (103 Nm/rad) CT 23 31 72 141 157 290
    最大偏心量 ±(mm) max. 0.2 0.2 0.2 0.2 0.2 0.2
    半径方向ばね定数 (N/mm) Cr 315 366 679 960 2940 2200
    軸方向移動許容量 ±(mm) max. 1 1 1,5 2 2 2,5
    軸方向ばね定数 (N/mm) Ca 30 50 67 77 112 72
    許容偏角 (度) max. 1 1 1 1 1 1
    最高回転速度 動バランス等級 G = 2.5 (min-1) 60,000 50,500 50,000 40,500 40,000 30,000

    ※クリックで拡大

  • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
  • 型式番号について
