テーパーロック



    MBK3SPタイプ

    MBK3SPタイプ ベローズ形カップリング

    材 質
    ベローズ:高級ステンレススチール
    ハブ/クランプリング:スチール
    特 長
    相称的な設計による質の高いバランス
    高速回転用
    非常に滑らかに回転する
    設 計
    2つの加工されたクランプハブは、ベローズの同心円上に取り付けられている
    瞬時最大許容トルクは呼びトルクの1.5倍(不規則に起こる衝撃トルクの負荷時)
    締まり嵌め 全軸/ハブ公差 0.01-0.025mm

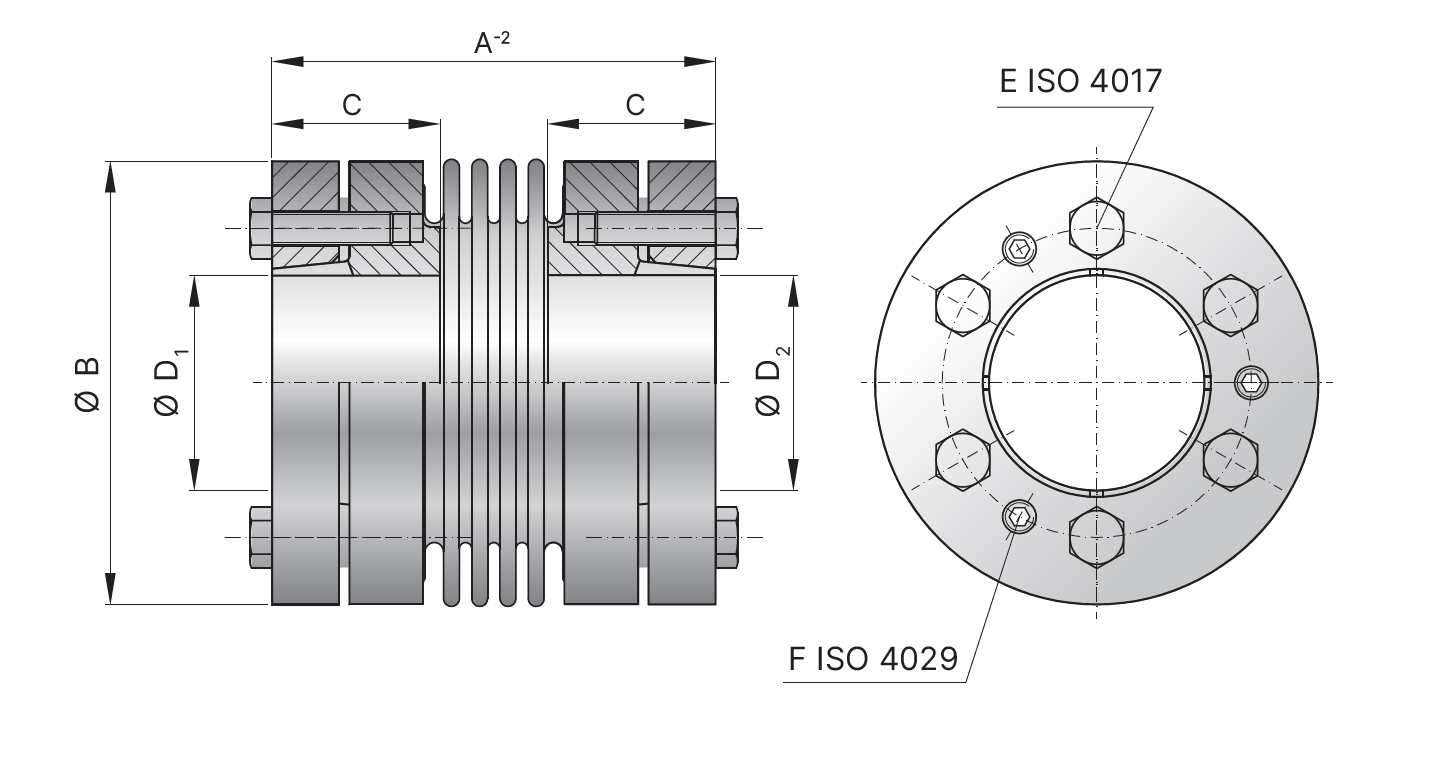

    MBK3SP
    テーパーロック・タイプ

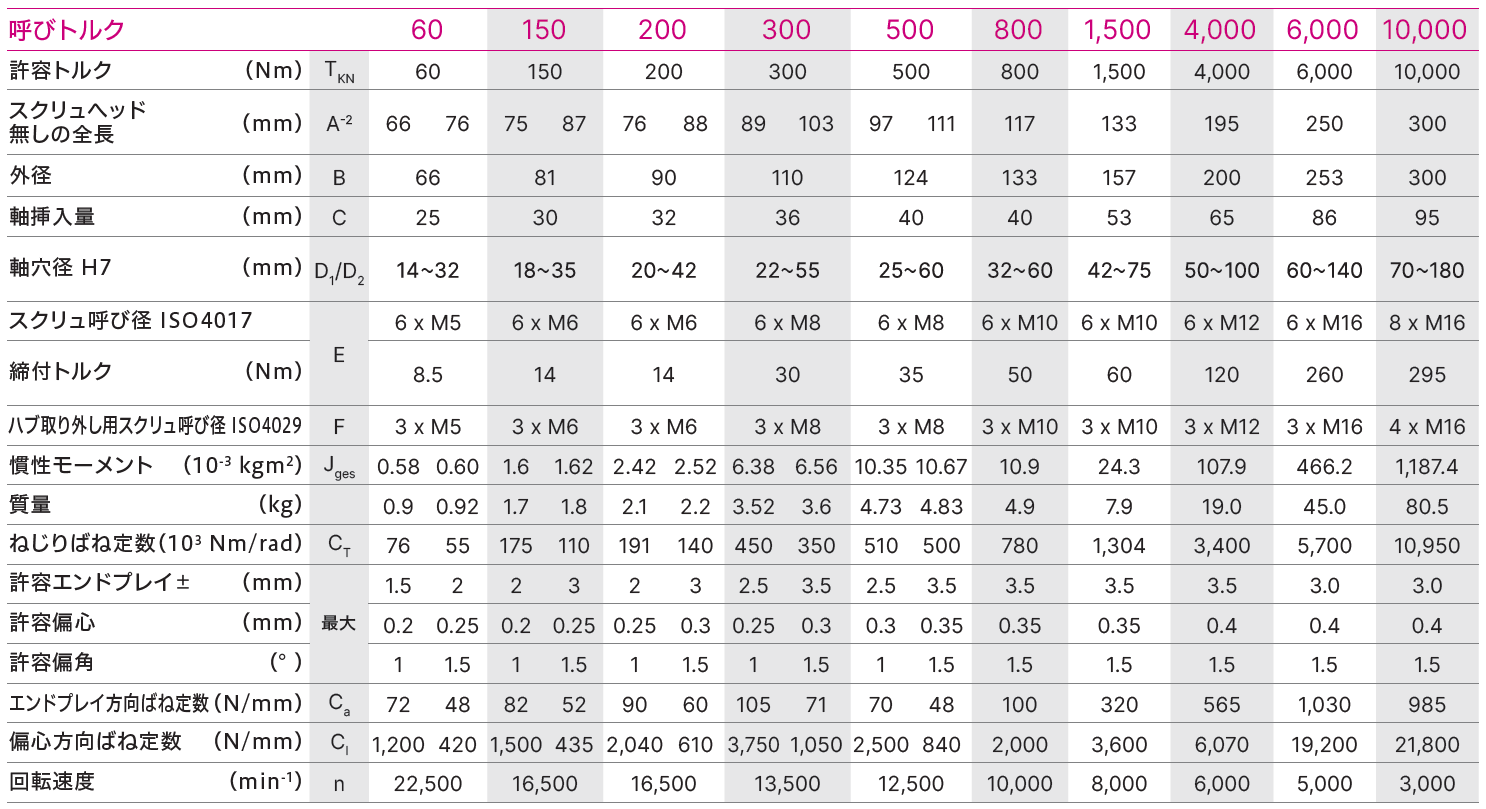

    MBK3SP 呼びトルク Nm
    60 150 200 300 500 800
    呼びトルク (Nm) Tkn 60 150 200 300 500 800
    瞬時最大許容トルク (Nm) 90 225 300 450 750 1,200
    全長 (mm) A-2 66 76 75 87 76 88 89 103 97 110 117
    外径 (mm) B 66 81 90 110 124 133
    内径有効穴深さ (mm) C 25 30 32 36 40 40
    内径 最小~最大H7 (mm) D1/D2 14~32 18~35 20~42 25~55 30~60 32~60
    テーパーロック・ハブ固定用 六角ボルト仕様 ISO4017 E 6 × M5 6 × M6 6 × M6 6 × M8 6 × M8 6 × M10
    固定ネジの締め付け 管理トルク (Nm) 8.5 14 14 30 35 50
    テーパーロック・ハブ 取り外し用本体付属ジャッキ・ボルト ISO4017 F 3 × M5 3 × M6 3 × M6 3 × M8 3 × M8 3 × M10
    イナーシャ (10-3kgm2) Jges 0.58 0.60 1.6 1.62 2.42 2.52 6.38 6.56 10.35 10.67 10.9
    質量 (kg) 0.9 0.92 1.7 1.8 2.1 2.2 3.52 3.6 4.73 4.83 4.9
    ねじり剛性 (103Nm/rad) CT 76 55 175 110 191 140 450 350 510 500 780
    軸方向移動量 ±(mm) max. values 1.5 2 2 3 2 3 2.5 3.5 2.5 3.5 3.5
    偏心量 ±(mm) 0.2 0.25 0.2 0.25 0.25 0.3 0.25 0.3 0.3 0.35 0.35
    偏角量 ±(度) 1 1.5 1 1.5 1 1.5 1 1.5 1 1.5 1.5
    軸方向ばね剛性 (N/mm) Ca 72 48 82 52 90 60 105 71 70 48 100
    偏心ばね剛性 (N/mm) Cl 1,200 420 1,500 435 2,040 610 3,750 1,050 2,500 840 2,000
    最高回転数 (min-1) n 22,500 16,500 16,500 13,500 12,500 10,000
  • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
