分離アダプタクランプ



    MBK5タイプ

    MBK5タイプ ベローズ・カップリング

    特 長 ゼロ・バックラッシュで高いねじり剛性
    分離アダプタ式で、筐体取り付けに最適
    電気絶縁/断熱
    軸方向の分離が可能で、ゼロ・バックラッシュ
    予圧取り付けで分割/結合部も磨耗がない
    軽量/低イナーシャ
    心ずれの許容量が大きい
    材 質 SUS製ベローズ
    呼びトルク80までは、アルミ合金ハブ
    150以上は鋼製ハブ
    テーパー部分:ガラス繊維入りFRPを、アルミ製テーパー部分に吹きつけ(瞬時最大許容トルクの1.5倍の密着強度)
    仕 様 ハブは、キャップスクリュによるクランプ締結
    クランプ部の残留アンバランスは、予めハブにバランス取り加工済みで極小
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシュ ゼロ
    瞬間最大許容トルク 呼びトルクの1.5倍(サーボ・モータ起動時)
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など打ち合わせ可能

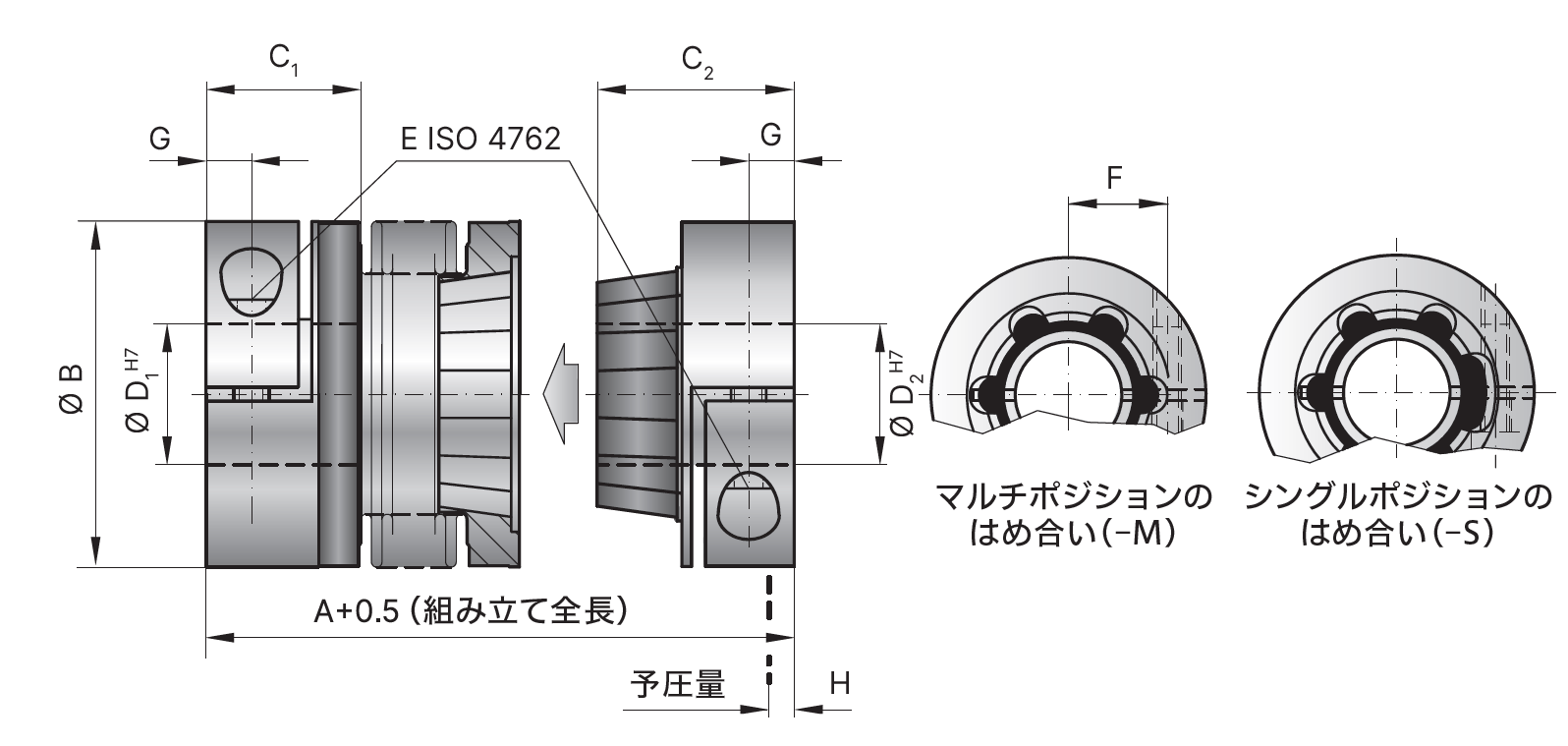

    MBK5 図面
    分離アダプタクランプ・タイプ

    ※クリックで拡大

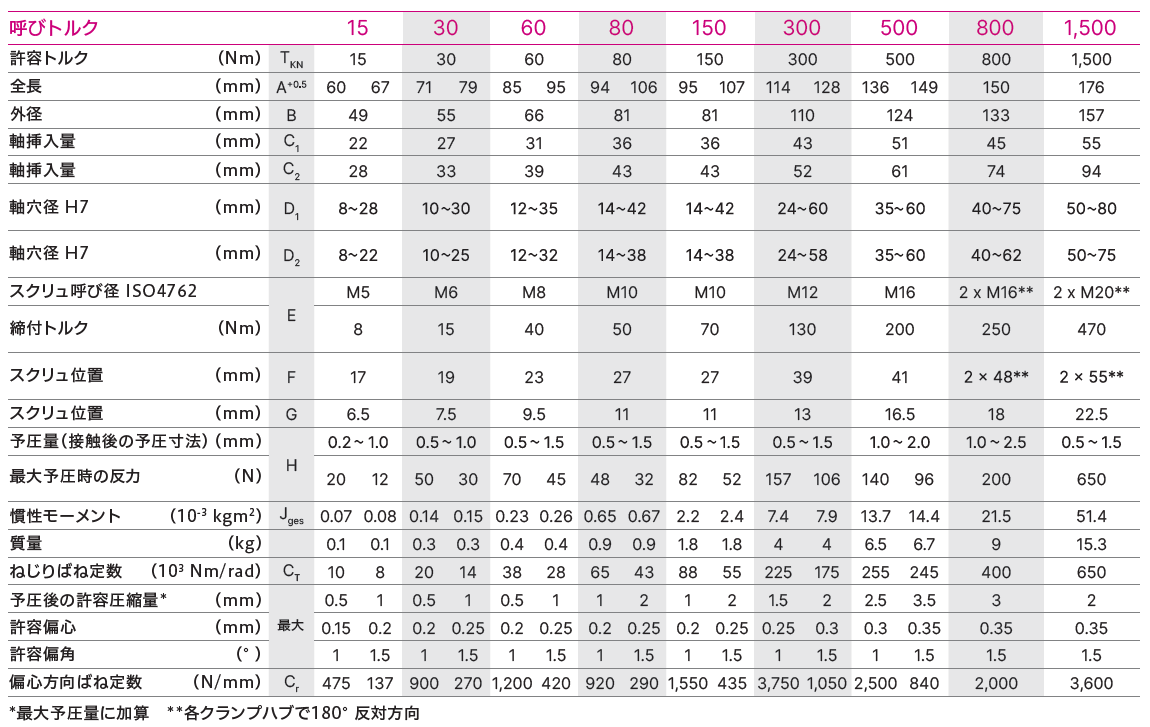

    • 10-3Kgm2= 1/1,000Kgm2, KNm/rad = 1,000Nm/rad
    MBK5の予圧機構とその機能 MBK6 同項目を御参照下さい

    型式番号について
