    MBK1タイプ ベローズ形カップリング

    特 長 特別な設計仕様に最適
    材 質 SUS製ベローズ/鋼製フランジ・ハブ
    仕 様
    フランジ・ハブは、6ヶ所タップ加工済み
    インローは外径部(公差f7)内径部(H7)を同時加工し、同心度が極めて高い
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    瞬間最大許容トルク 呼びトルクの1.5倍(サーボ・モータ起動時)
    組み立て 相手側フランジとの同心度、直角度は0.03mm以内のこと
    スペシャル仕様 SUS製ハブ/外径・内径/タップ仕様など、打ち合わせ可能

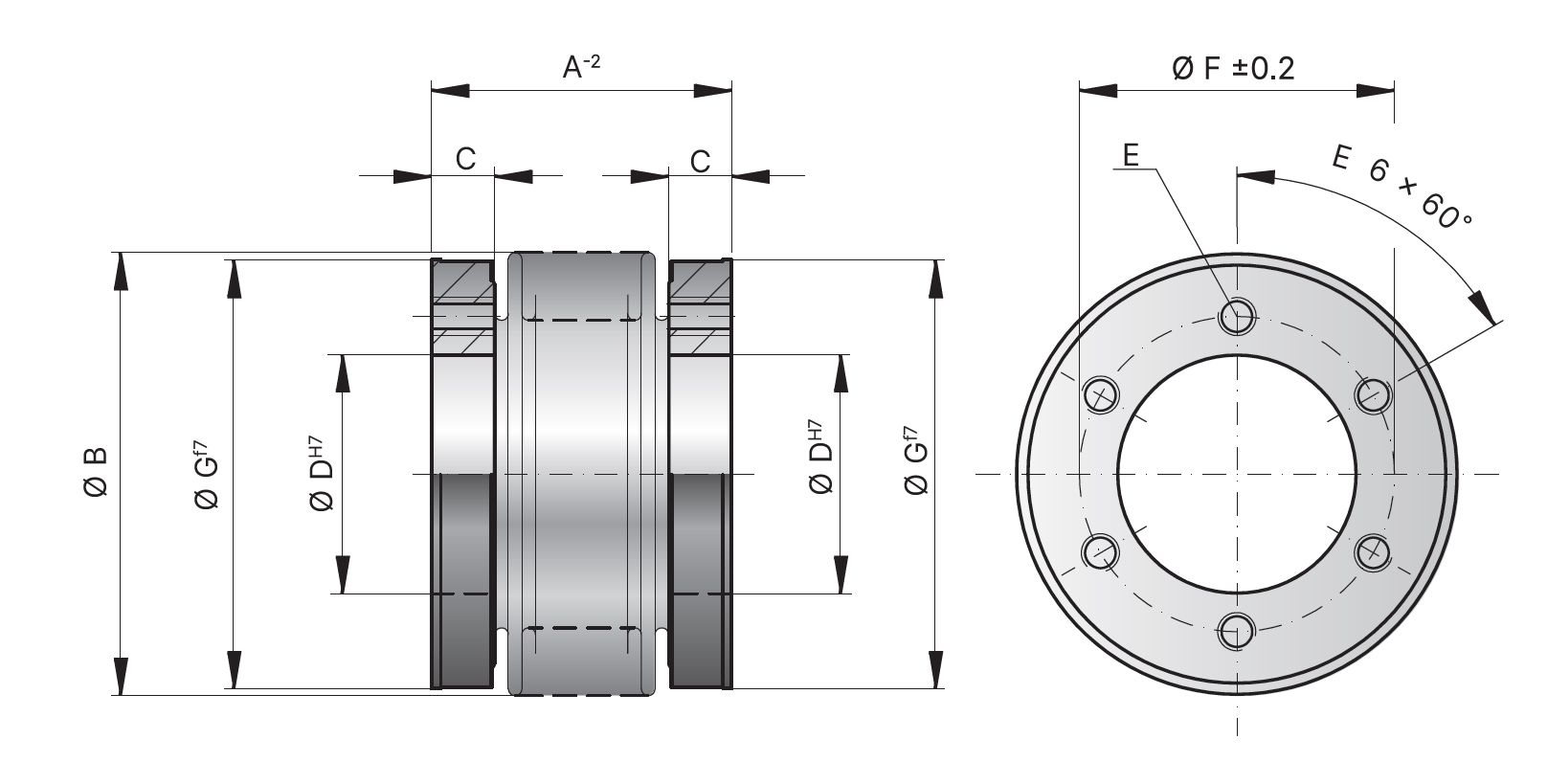

    MBK1 図面
    フランジ・タイプ

    ※クリックで拡大

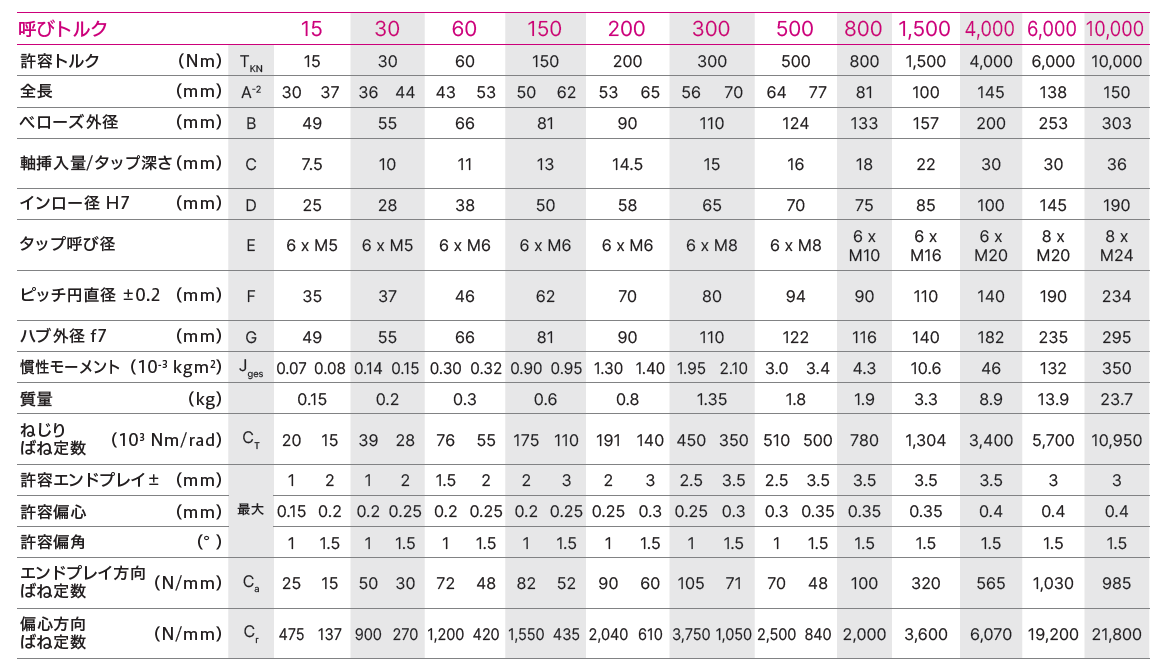

    • 10-3Kgm2 = 1/1,000Kgm2, kNm/rad = 1,000Nm/rad
    • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。

    型式番号について
