クランプ(多山)



    MBK2Aタイプ

    MBK2A タイプ ベローズ形カップリング

    特 長
    目視でも取り付け可能
    呼びトルク 1,500Nmまでは、最大偏心1mm
    呼びトルク 4,000Nm/6,000Nm/10,000Nmでは最大偏心0.4mm
    内径は 最小φ8mm~最大φ180mm
    最高回転数は動バランス取りタイプで40,000min-1(Q2.5)
    呼びトルク800Nm 以上のキャップスクリュは、通常のトルクレンチで締め付け可能な特注キャップスクリュの採用も可能
    材 質 SUS製ベローズ アルミ合金製あるいは鋼製 クランプ・ハブ
    仕 様
    キャップスクリュ(ISO4762=JIS B1176)によるクランプ機構
    クランプ部の残留アンバランスは、予めハブに静バランス取り加工済みで極小
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超え4万回転までは動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    瞬間最大許容トルク 呼びトルクの1.5倍(不規則に起こる衝撃トルクの負荷時)
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など、打ち合わせ可能

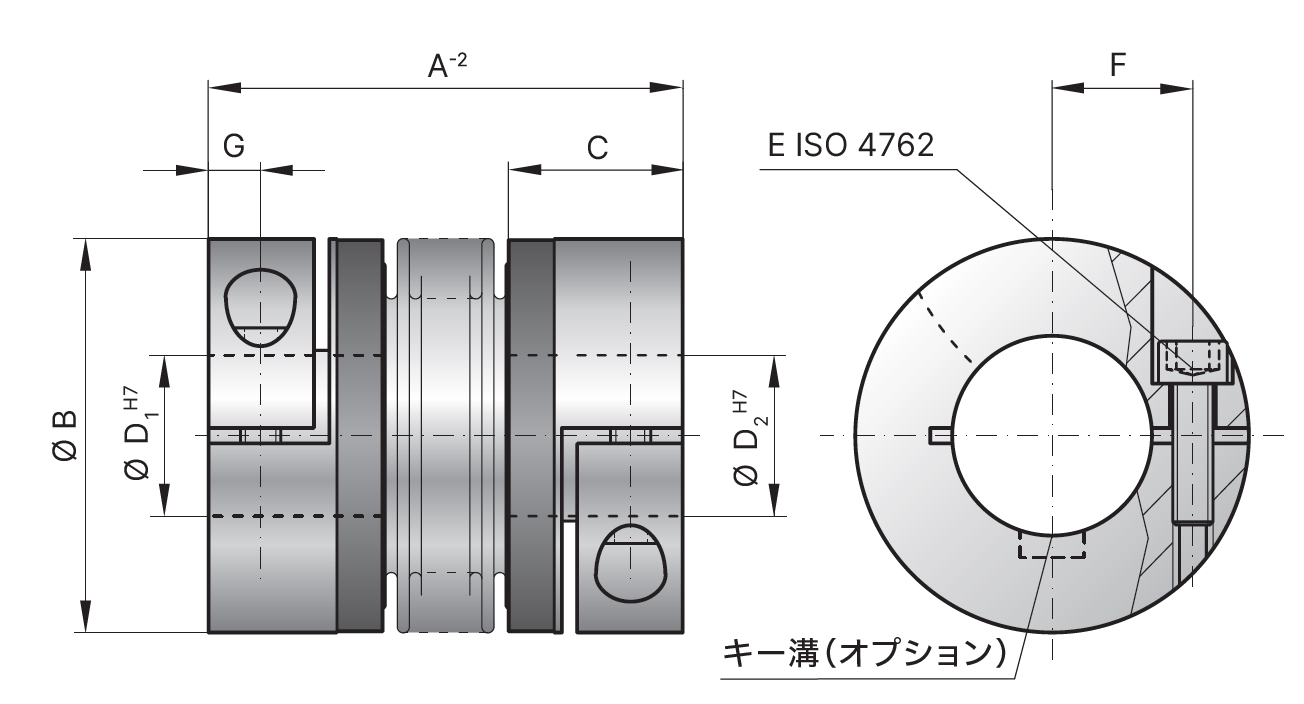

    MBK2A 図面
    多山ベローズ形 クランプ・タイプ

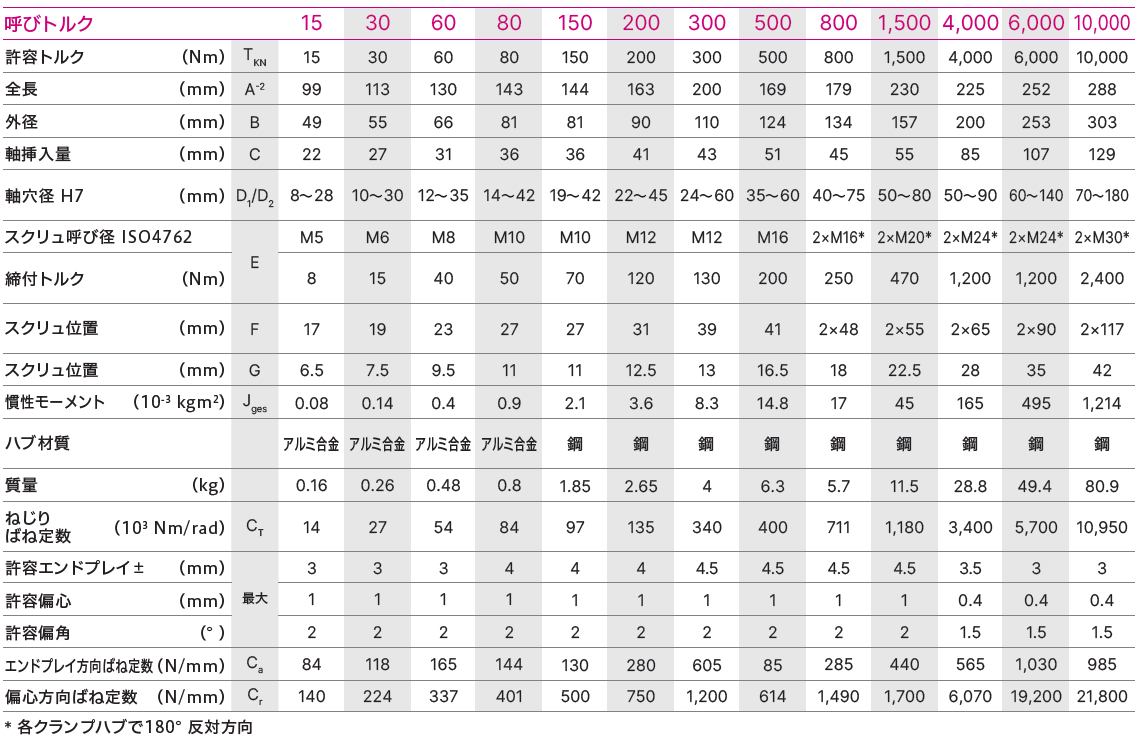

    MBK2A 呼びトルク Nm
    15 30 60 80 150 200 300 500 800 1,500 4,000 6,000 10,000
    サイズ(呼びトルク) (Nm) TKN 15 30 60 80 150 200 300 500 800 1,500 4,000 6,000 10,000
    瞬時最大許容トルク (Nm) 23 45 90 120 225 300 450 750 1,200 2,250 6,000 9,000 15,000
    全長 (公差 0,-2 ) (mm) A 99 113 130 143 144 163 200 169 179 230 225 252 288
    外径 (mm) B 49 55 66 81 81 90 110 124 134 157 200 253 303
    内径有効穴深さ (mm) C 22 27 31 36 36 41 43 51 45 55 85 107 129
    内径 最小~最大H7 (mm) D1, D2 8~28 10~30 12~35 14~42 19~42 22~45 24~60 35~60 40~75 50~80 50~90 60~140 70~180
    軸取り付け用キャップスクリュ E M5 M6 M8 M10 M10 M12 M12 M16 2 x M16 2 x M20 2 x M24 2 x M24 2 x M30
    キャップスクリュ 締め付け管理トルク (Nm) 8 15 40 50 70 120 130 200 250 470 1,200 1,200 2,400
    半径方向位置 (mm) F 17 19 23 27 27 31 39 41 2 x 48 2 x 55 2 x 65 2 x 90 2 x 117
    軸方向位置 (mm) G 6.5 7.5 9.5 11 11 12.5 13 16.5 18 22.5 28 35 42
    ハブ標準材質(括弧内はオプション) アルミ合金 (鋼) アルミ合金 (鋼) アルミ合金 (鋼) アルミ合金 (鋼) 鋼 (アルミ合金) 鋼 (アルミ合金) 鋼 (アルミ合金) 鋼 (アルミ合金)
    標準ハブ材質時のイナーシャ (10-3Kgm2) Jges 0.08 0.14 0.4 0.9 2.1 3.6 8.3 14.8 17 45 165 495 1214
    標準ハブ材質時の質量 (kg) 0.16 0.26 0.48 0.8 1.85 2.65 4 6.3 5.7 11.5 28.8 49.4 80.9
    ねじり剛性 (kNm/rad.) CT 14 27 54 84 97 135 340 400 711 1,180 3,400 5,700 10,950
    最大偏心量 (mm) 1 1 1 1 1 1 1 1 1 1 0.4 0.4 0.4
    最大偏角 (度) 2 2 2 2 2 2 2 2 2 2 1.5 1.5 1.5
    最大軸方向伸縮量 (mm) 3 3 3 4 4 4 4.5 4.5 4.5 4.5 3.5 3 3
    軸方向ばね定数 (N/mm) Ca 84 118 165 144 130 280 605 85 285 440 565 1,030 985
    半径方向ばね定数 (N/mm) Cr 140 224 337 401 500 750 1,200 614 1,490 1,700 6,070 19,200 21,800
    ベローズ山数 8 10 9 7 7 7 8 7 6 7 8 5 5

    ※クリックで拡大

    • 10-3Kgm2= 1/1,000Kgm2,kNm/rad = 1,000Nm/rad
    • 瞬時最大許容トルクは、不定期に瞬時に発生する過剰トルクの許容値です
    • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
    • 環境温度:-30~+100度

    型式番号について
