クランプ(エコノミー)



    MBKLタイプ

    MBKLタイプ クランプ(エコノミー)

    特 長 ゼロ・バックラッシュ
    限られたスペースでの取り付けに最適
    軽量でイナーシャが小さい
    経済的な価格
    内径やキー溝を含め、すべて完成品として出荷
    RoHS規制適合
    材 質 ベローズ:SUS
    ハブ:呼びトルク80Nmまではアルミ合金、150Nm以上は鋼
    仕 様 クランプ・ハブ自動緩め機構(オプション):頻繁にカップリングを取り外す用途の場合に、お勧めします
    クランプ機構は、強固に軸に固定され、取り外すことが困難になります
    このクランプ・ハブの取り外し機構は、クランプ部のキャップ・スクリュを緩めていくとスクリュ頭部が直角につけられたピンに接触し、さらに緩めるとスクリュとハブのタップ部分とで、すり割りハブが開く力が発生します
    スクリュの緩めトルクは締め付けトルクの80%です
    これでも軸が抜きにくい場合には、ハブ外径部をプラスチック・ハンマーで軽く叩いてください
    (MBKシリーズPDFカタログ“クランプ・タイプ/キャップ・スクリュジャッキ機構”参照)
    環境温度 -30~+100度
    回転速度 1万回転(10,000 min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシュ ゼロ
    組み立て 軸とハブ内径部の組付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など、打ち合わせ可能
    MBKL
    クランプ(エコノミー)

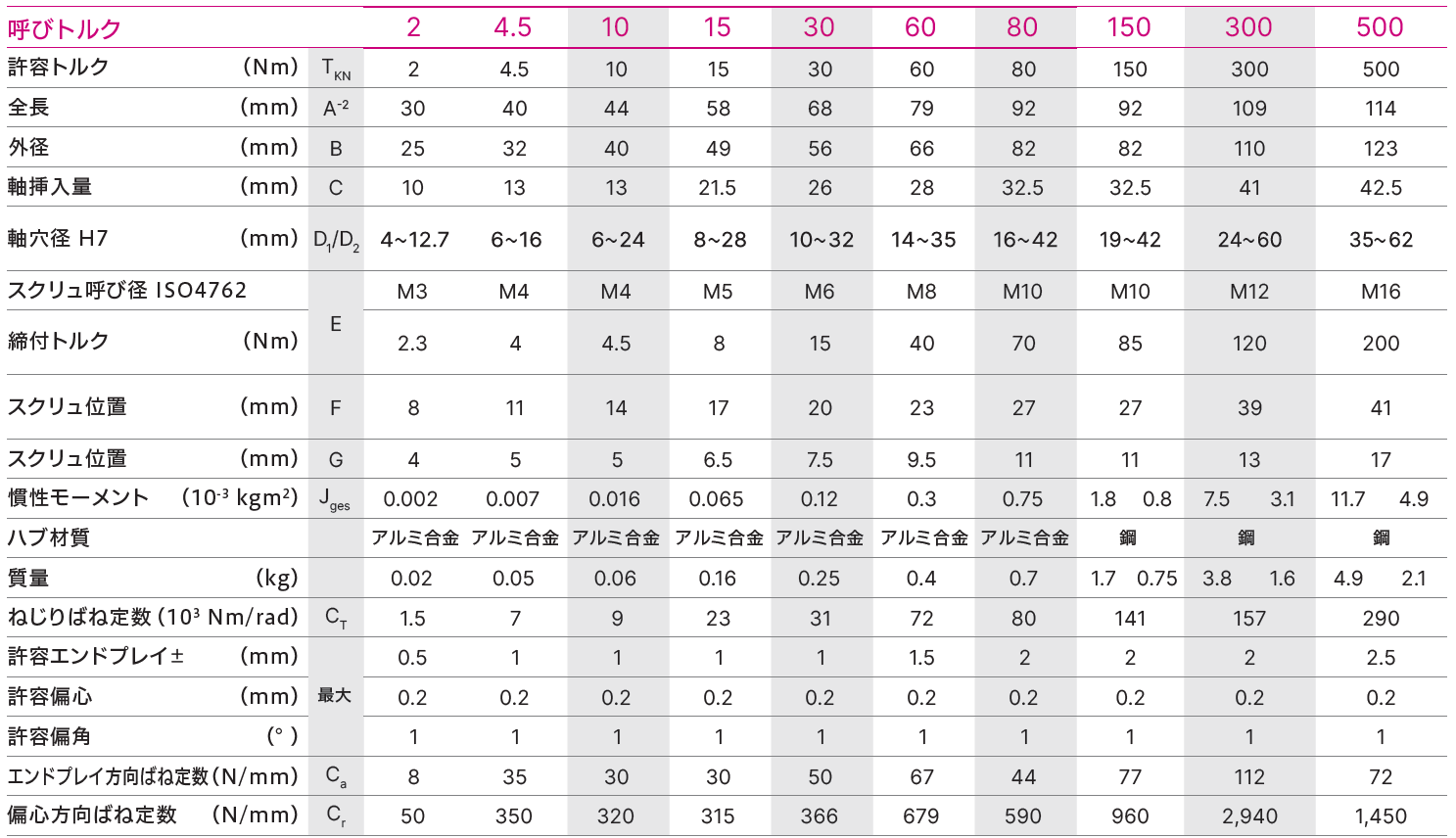

    MBKLタイプ 寸法一覧

    MBKL 呼びトルクNm
    2 4.5 10 15 30 60 80 150 300 500
    サイズ(呼びトルク) (Nm) TKN 2 4.5 10 15 30 60 80 150 300 500
    瞬間最大許容トルク (Nm)   3 6.7 15 22.5 45 90 120 225 450 750

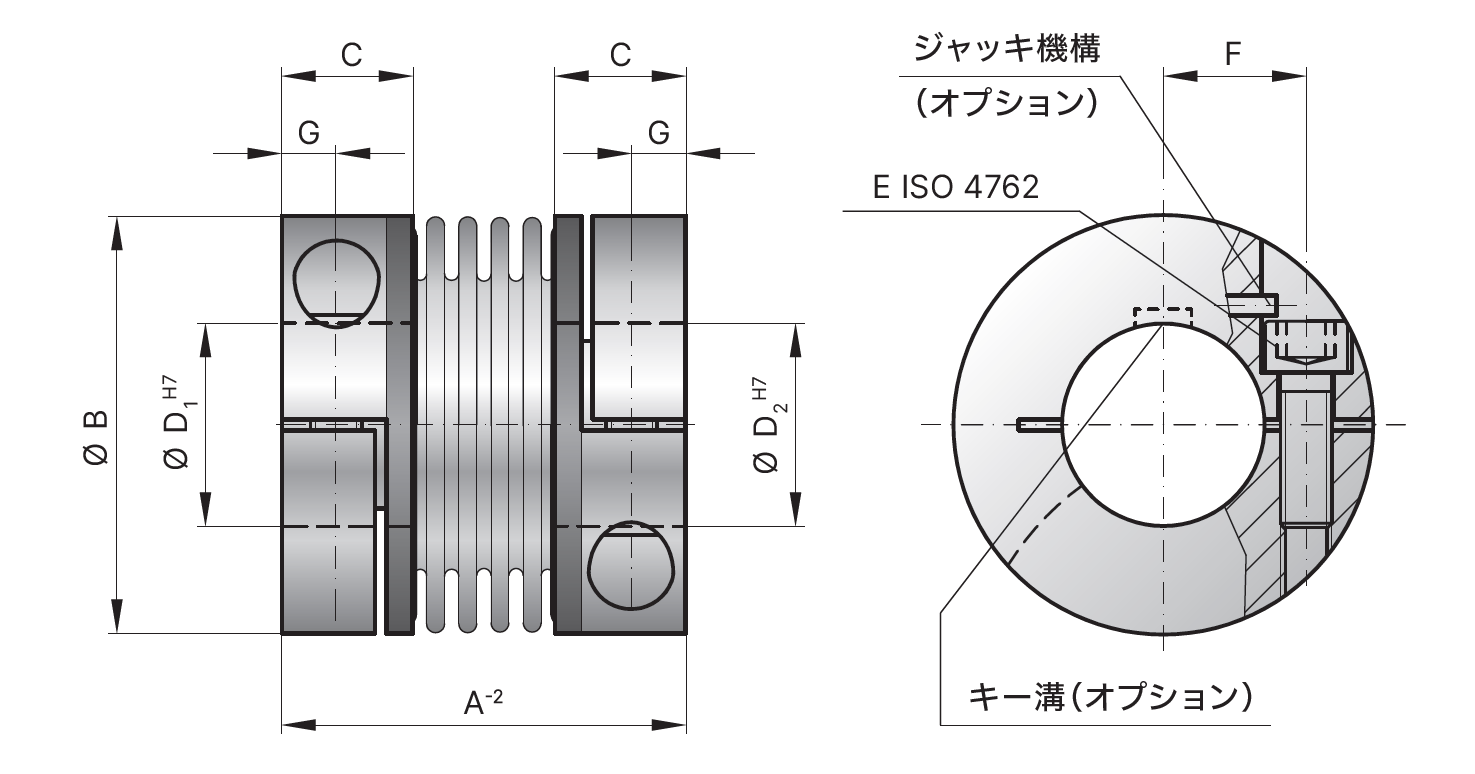

    全長 (mm) A 30 40 44 58 68 79 92 92 109 114
    外径 (mm) B 25 32 40 49 56 66 82 82 110 123
    内径有効穴深さ (mm) C 10.5 13 13 21.5 26 28 32.5 32.5 41 42.5
    内径 最小~最大H7 (mm) D1/D2 4~12.7 6~16 6~24 8~28 10~32 14~35 16~42 19~42 24~60 35~62
    軸取付用キャップスクリュ E M3 M4 M4 M5 M6 M8 M10 M10 M12 M16
    キャップスクリュ
    締付け管理トルク
    (Nm) 2.3 4 4.5 8 15 40 70 85 120 200
    半径方向位置 (mm) F 8 11 14 17 20 23 27 27 39 41
    軸方向位置 (mm) G 4 5 5 6.5 7.5 9.5 11 11 13 17
    ハブ標準材質(標準外は打合せ)   アルミ
    合金
    アルミ
    合金
    アルミ
    合金
    アルミ
    合金
    アルミ
    合金
    アルミ
    合金
    アルミ
    合金
    標準ハブ材質時
    のイナーシャ
    (10-3kgm2) Jtotal 0.002 0.007 0.016 0.065 0.12 0.3 0.75 1.8 7.5 11.7
    標準ハブ材質時の質量 (kg)   0.02 0.05 0.06 0.16 0.25 0.4 0.7 1.7 3.8 4.9
    ねじり剛性 (KNm/rad) CT 1.5 7 9 23 31 72 80 141 157 290
    最大偏心量 (mm)   0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
    許容偏角 (度)   1 1 1 1 1 1 1 1 1 1
    半径方向ばね定数 (N/mm) Cr 50 350 320 315 366 679 590 960 2940 1450
    軸方向移動許容量 (mm)   0.5 1 1 1 1 1.5 2 2 2 2.5
    軸方向ばね定数 (N/mm) Ca 8 35 30 30 50 67 44 77 112 72
    • 10-3Kgm2 = 1/1000 Kgm2, KNm/rad = 1,000 Nm/rad

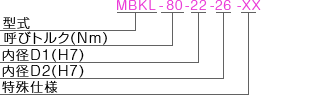

    型式番号について
