テーパーロック



    MBK3タイプ

    MBK3タイプ ベローズ形カップリング

    特 長
    軸締結力が最も高い
    信頼性が非常に高い
    特殊なテーパーロック抜き取り機構を採用し狭いスペースで取り付け可能
    材 質
    SUS製ベローズ
    鋼製ハブ
    仕 様
    軸の取り付け部は、摩擦締結機構(テーパーロック)が一体化されており、極めて信頼性が高い
    取り付けスペースが限られた箇所にも便利な、コニカル・スリーブを簡単に抜き取るための、ジャッキ・スクリュ(六角ボルトF)を内蔵
    クランプ部の残留アンバランスは、予めハブにバランス取り加工済みで極小
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    瞬間最大許容トルク 呼びトルクの1.5倍(サーボ・モータ起動時)
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など、打ち合わせ可能

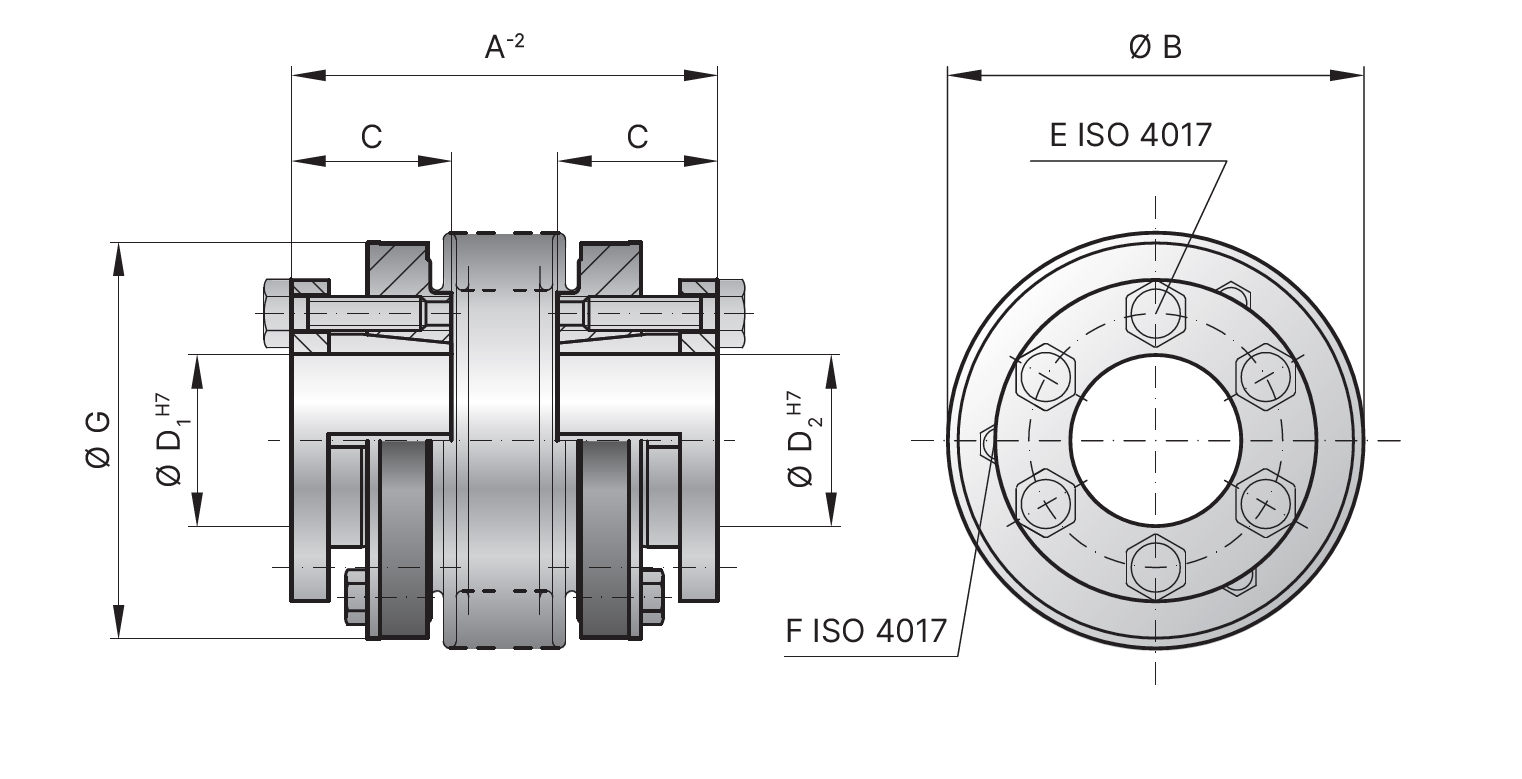

    MBK3 図面
    テーパーロック・タイプ

    ※クリックで拡大

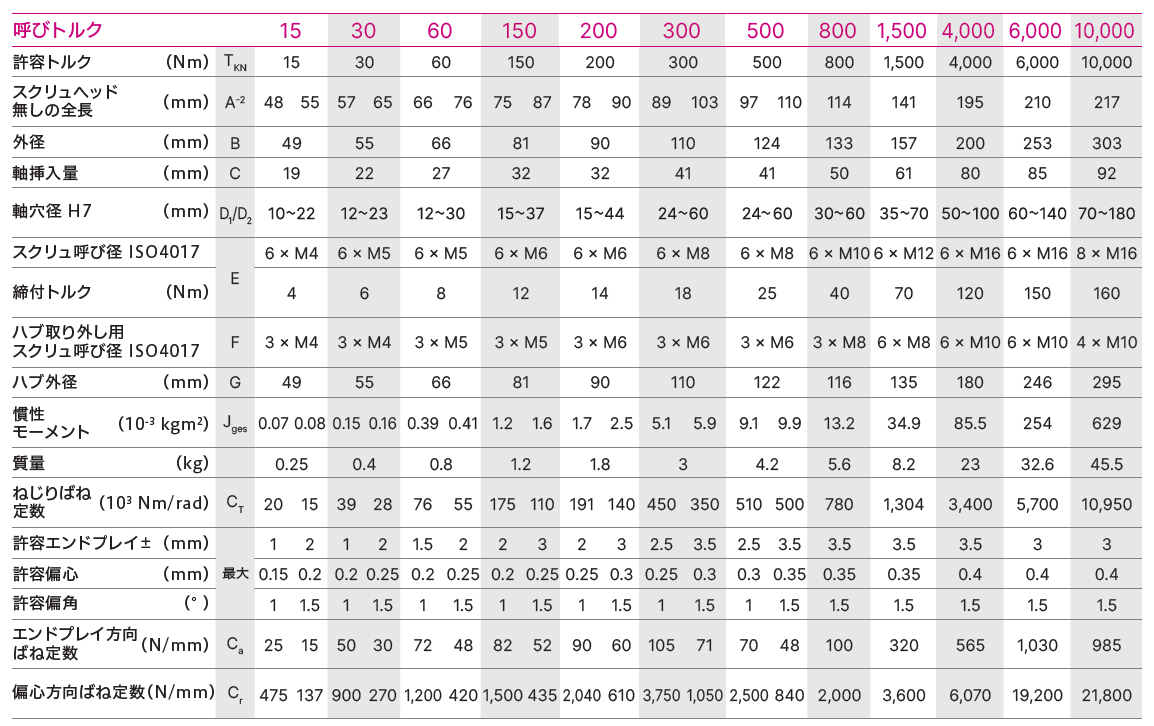

    • 10-3Kgm2= 1/1,000Kgm2, KNm/rad = 1,000Nm/rad
    • テーパーロック・ハブ部分の外径、PCDなどはPDFカタログをご覧ください
    • 内径によって質量、イナーシャは異なります。内径をお知らせ頂ければ、正確な質量、イナーシャをお知らせ致します
    • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。

    型式番号について
