一軸型クランプ/テーパーロック/キー締結



    MSK1/MSKPタイプ

    MSK1/MSKPタイプ ゼロ・バックラッシ安全クラッチ

    材 質 高張力焼入れ鋼
    仕 様 MSK1 1.5~10Nm:クランプハブ・タイプ
    15~2,800Nm:テーパーロックハブ・タイプ
    MSKP キー締結
    環境温度 -30~+120度(瞬時は150度)
    寿 命 保守不要で、心ずれ/負荷トルクが許容値以下の場合、長寿命
    Oリングによるシール・タイプは、食品機械や洗浄が必要な機械に最適です PDFカタログ をご覧ください
    ゼロ・バックラッシ 内部に遊びがない機構と、テーパーロック取り付け、クランプ取り付けにより、ゼロ・バックラッシ(キー締結タイプを除く) 内部に複列ベアリング内蔵
    クラッチ機構 MSKシリーズは、切り離し/復帰方法の違いによる4つのタイプから選択が可能
  • 原点復帰型(Wタイプ)
  • インデックス型(Dタイプ)
  • 負荷保持型(Gタイプ)
  • フリー・ホイール型(Fタイプ)
  • 注意事項:MSKシリーズの使用にあたっては、切り離し/復帰方法のタイプに関わらず必ず近接センサー、リミットスイッチで、切り離しを検出して下さい
    各タイプの詳しい説明はこちら

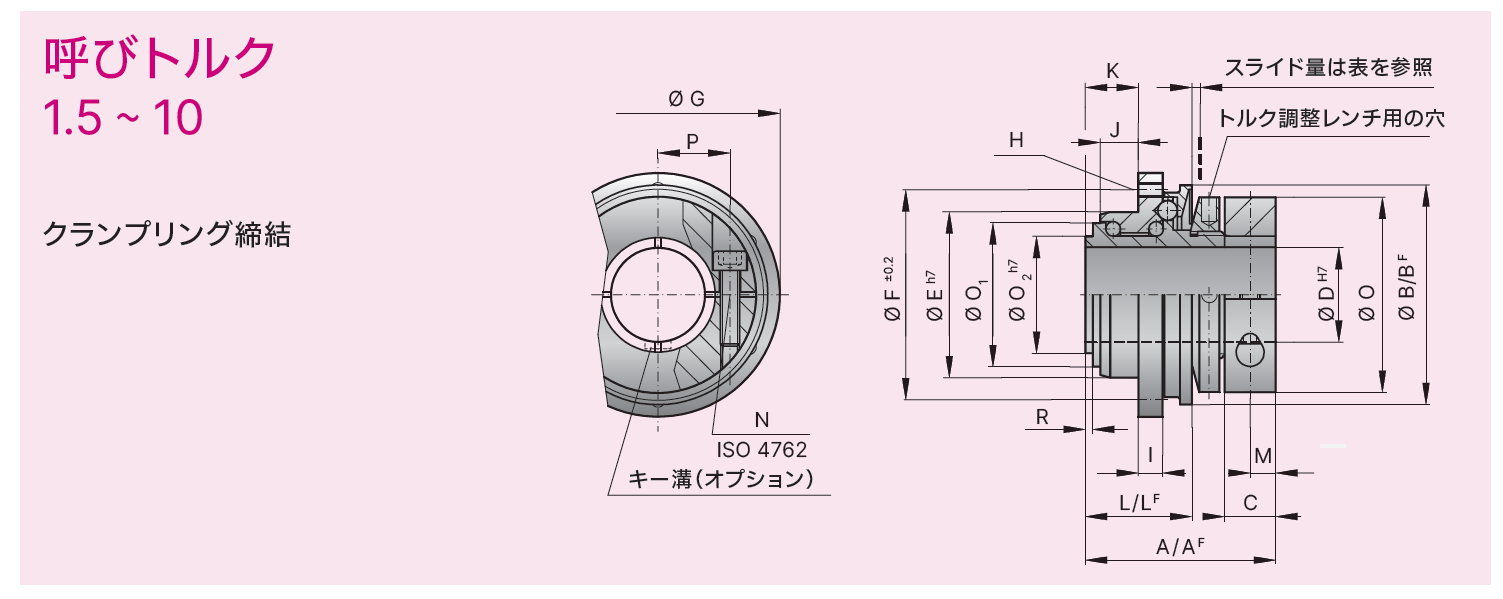

    MSK1 ミニチュア・タイプ 呼びトルク 1.5~10Nm 図面 msk1の図面 マイティの安全クラッチトルクリミッタ
    一軸型・クランプハブ・タイプ
    • 原点復帰型(Wタイプ)
    • インデックス型(Dタイプ)
    • 負荷保持型(Gタイプ)
    • フリー・ホイール型(Fタイプ)

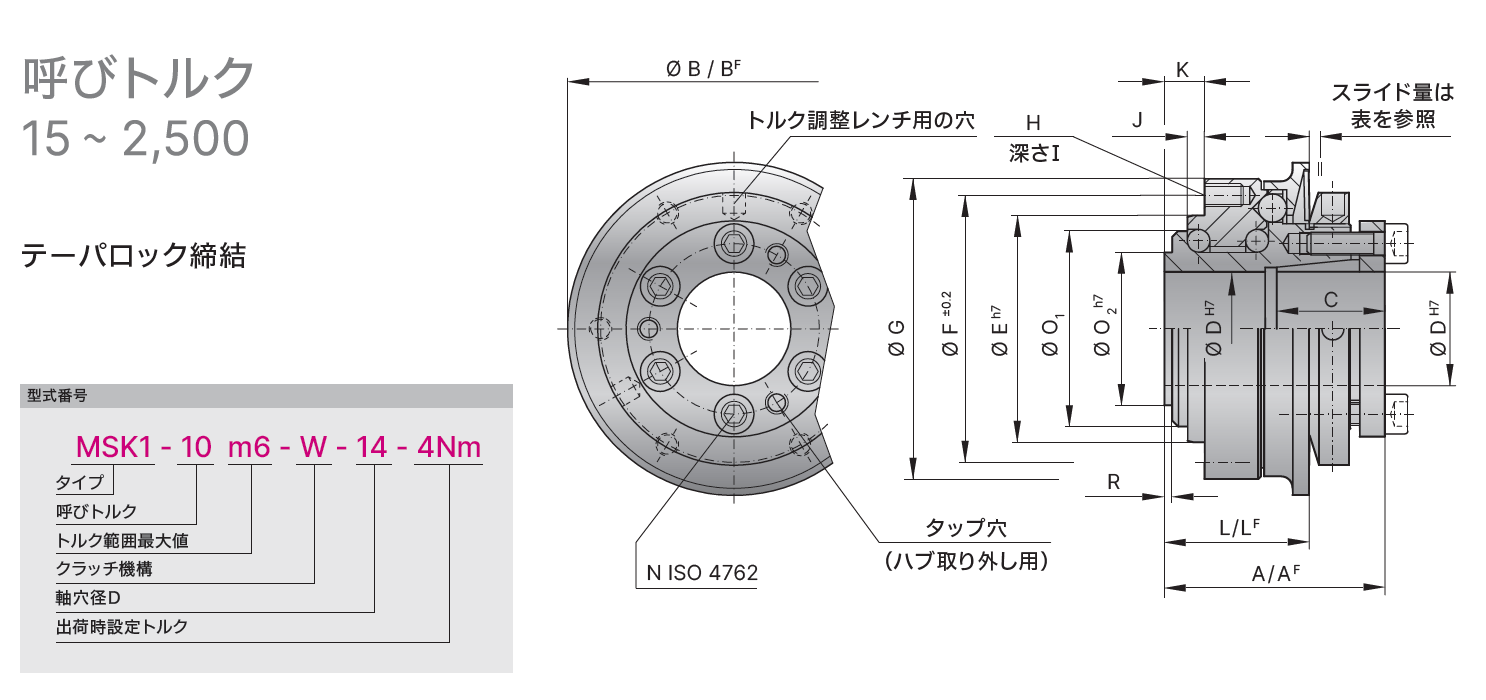

    MSK1 ミニチュア・タイプ 呼びトルク 15~2,500Nm 図面 msk1の図面 マイティの安全クラッチトルクリミッタ
    テーパーロック・タイプ
    • 原点復帰型(Wタイプ)
    • インデックス型(Dタイプ)
    • 負荷保持型(Gタイプ)
    • フリー・ホイール型(Fタイプ)
    MSKP 呼びトルク 15~2,500Nm 図面 mskPの図面 マイティの安全クラッチトルクリミッタ
    一軸型・キー締結タイプ
    • 原点復帰型(Wタイプ)
    • インデックス型(Dタイプ)
    • 負荷保持型(Gタイプ)
    • フリー・ホイール型(Fタイプ)

    ※クリックで拡大

    • AF/BF/FF =フリー・ホイール型(Fタイプ)、フリー・ホイール型は一部寸法が異なりますので、ご注意下さい。

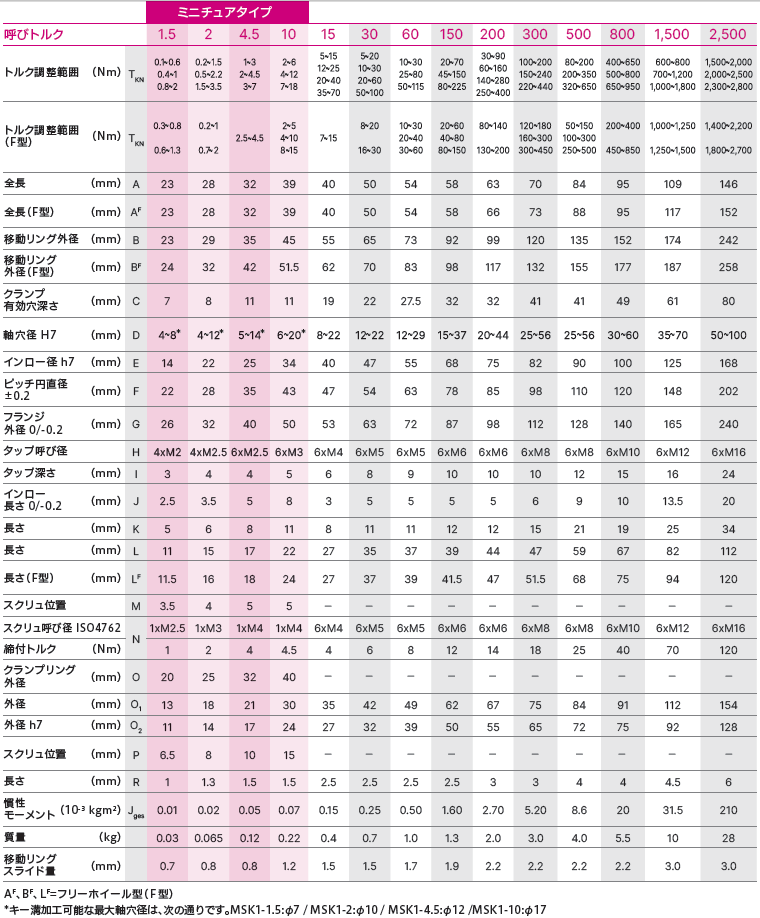

    型式番号について

    MSK1MSKP 型式表記 マイティの安全クラッチトルクリミッタ
