高トルク(エコノミー)



    MBKLMタイプ

    MBKLMタイプ ベローズ形カップリング

    特 長
    コンパクトで高伝達トルク
    組みつけが容易
    限られたスペースへの取付可能
    イナーシャが小さい
    材 質 SUS製ベローズ/調質鋼製ハブ
    仕 様
    キャップスクリュによるクランプ機構
    キャップスクリュ(ISO4762=JIS B 1176)によるクランプ機構
    オプションでキャップスクリュ ジャッキピン機構可能
    クランプタイプのベローズ形カップリングを頻繁に取り外す用途の場合にはオプションのジャッキピンつきをご用命下さい
    適正な管理トルクでキャップスクリュを絞め付け、また緩めることで、簡単に取り外しが可能になります
    (MBKシリーズPDFカタログ“クランプ・タイプ/キャップ・スクリュジャッキ機構”参照)
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    組み立て 軸とハブ内径部の組付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など打ち合わせ可能

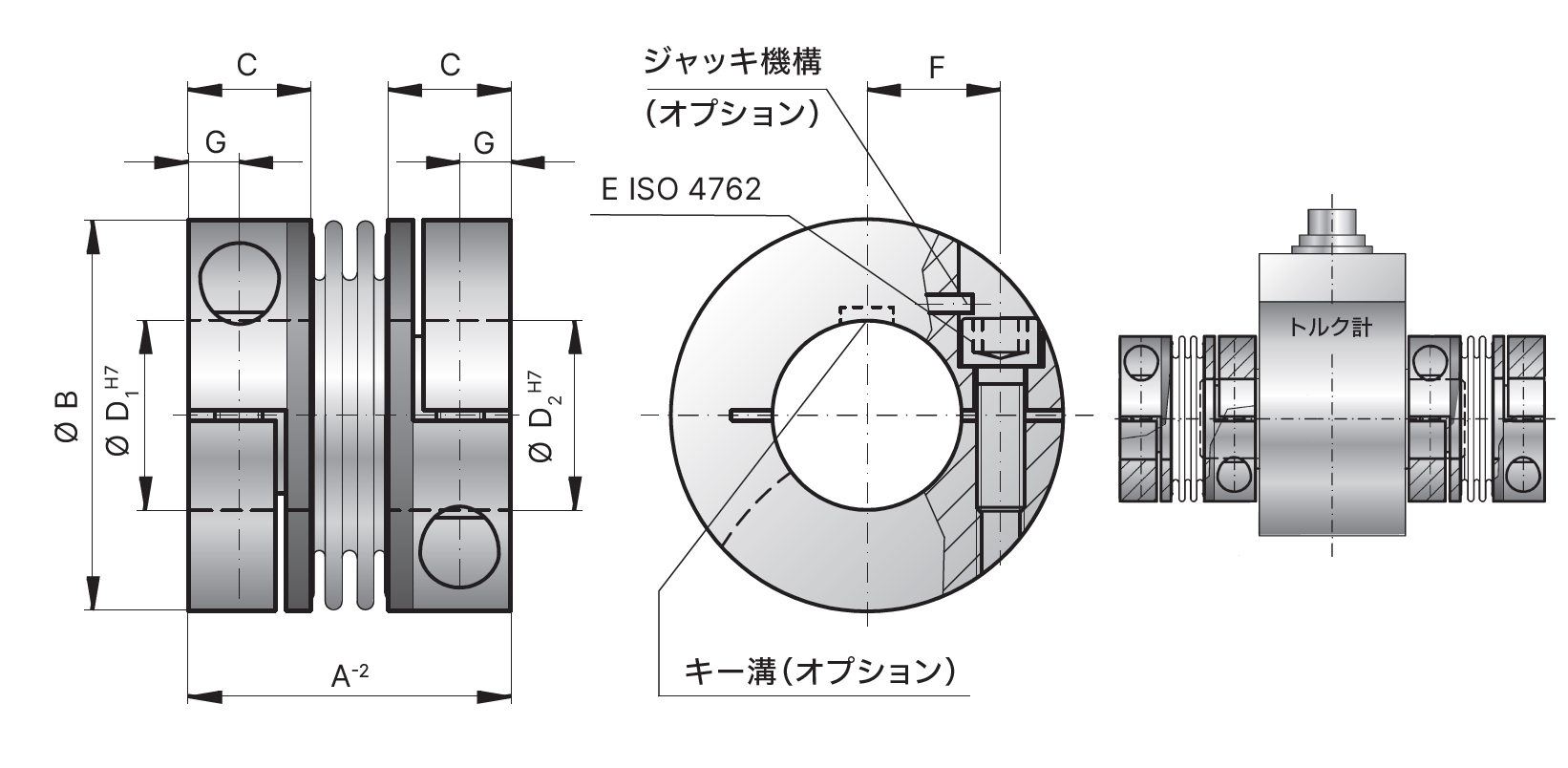

    MBKLM 図面
    高トルク(エコノミー)・タイプ

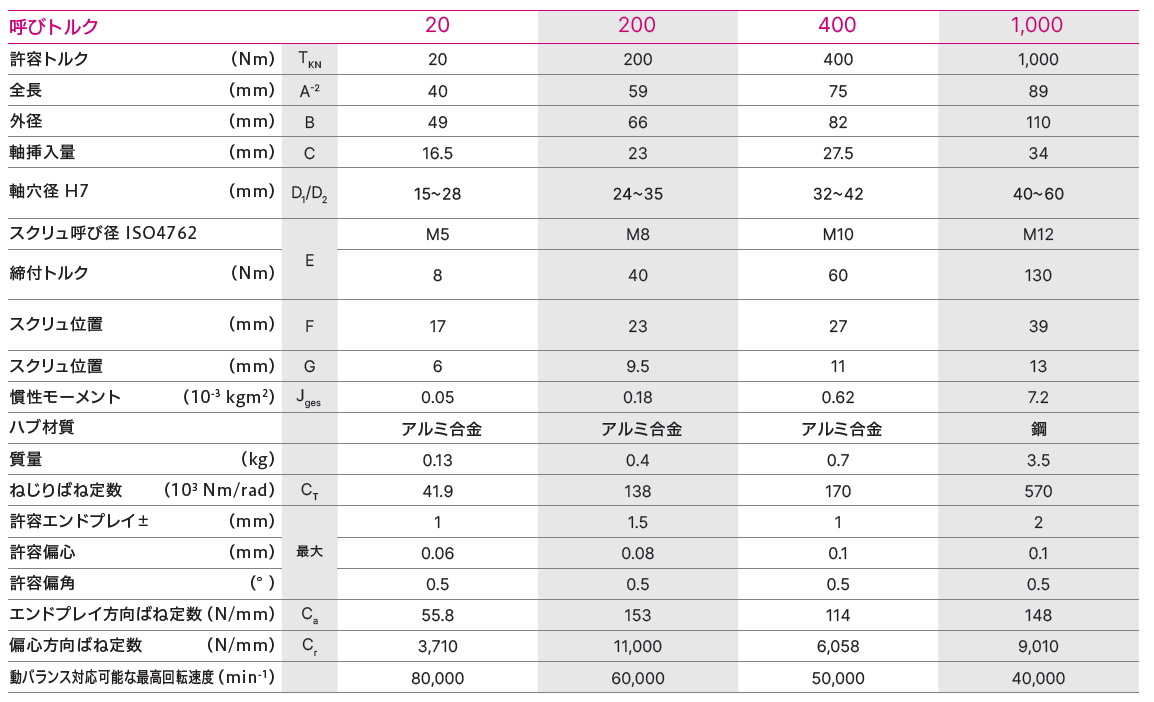

    MBKLM 呼びトルクNm
    20 200 400 1000
    サイズ(呼びトルク) (Nm) TKN 20 200 400 1000
    瞬間最大許容トルク (Nm) 30 300 600 1500
    全長 (mm) A 40 59 75 89
    外径 (mm) B 49 66 82 110
    内径有効穴深さ (mm) C 16.5 23 27.5 34
    内径 最小~最大H7 (mm) D1/D2 15~28 24~35 32~40 40~60
    軸取付用 キャップスクリュ E M5 M8 M10 M12
    キャップスクリュ 締付管理トルク (Nm) 8 40 60 130
    半径方向位置 (mm) F 17 23 27 39
    軸方向位置 (mm) G 6 9.5 11 13
    ハブ標準材質 (標準外は打ち合わせ) アルミ合金 アルミ合金 アルミ合金
    標準ハブ材質時 のイナーシャ (10-3kgm2) Jtotal 0.05 0.18 0.62 7.2
    標準ハブ材質時の質量 (kg) 0.13 0.4 0.7 3.5
    ねじり剛性 (KNm/rad) CT 41.9 138 170 1210
    最大偏心量 (mm) 0.06 0.08 0.1 0.1
    許容偏角 (度) 0.5 0.5 0.5 0.5
    半径方向ばね定数 (N/mm) Cr 3710 11000 6058 9010
    軸方向移動許容量 (mm) 1 1.5 1 2
    軸方向ばね定数 (N/mm) Ca 55.8 153 114 148

    ※クリックで拡大

    • 10-3Kgm2= 1/1,000Kgm2, KNm/rad = 1,000Nm/rad
    • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
