分離アダプタクランプ



    MK5タイプ

    MK5タイプ ミニチュア・ベローズ形カップリング

    特 長
    ゼロバックラッシで高いねじり剛性
    分離アダプタ式で、筐体取り付けに最適
    電気絶縁/断熱
    軸方向の分離が可能で、ゼロバックラッシ
    予圧取り付けで分割/結合部も磨耗がない
    軽量/低イナーシャ
    心ずれの許容量が大きい
    材 質
    SUS製ベローズ
    アルミ合金製ハブ
    テーパー部分 ガラス繊維入りFRPを、アルミ製テーパー部分に吹きつけ(瞬時最大許容トルクの1.5倍の密着強度)
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など応需

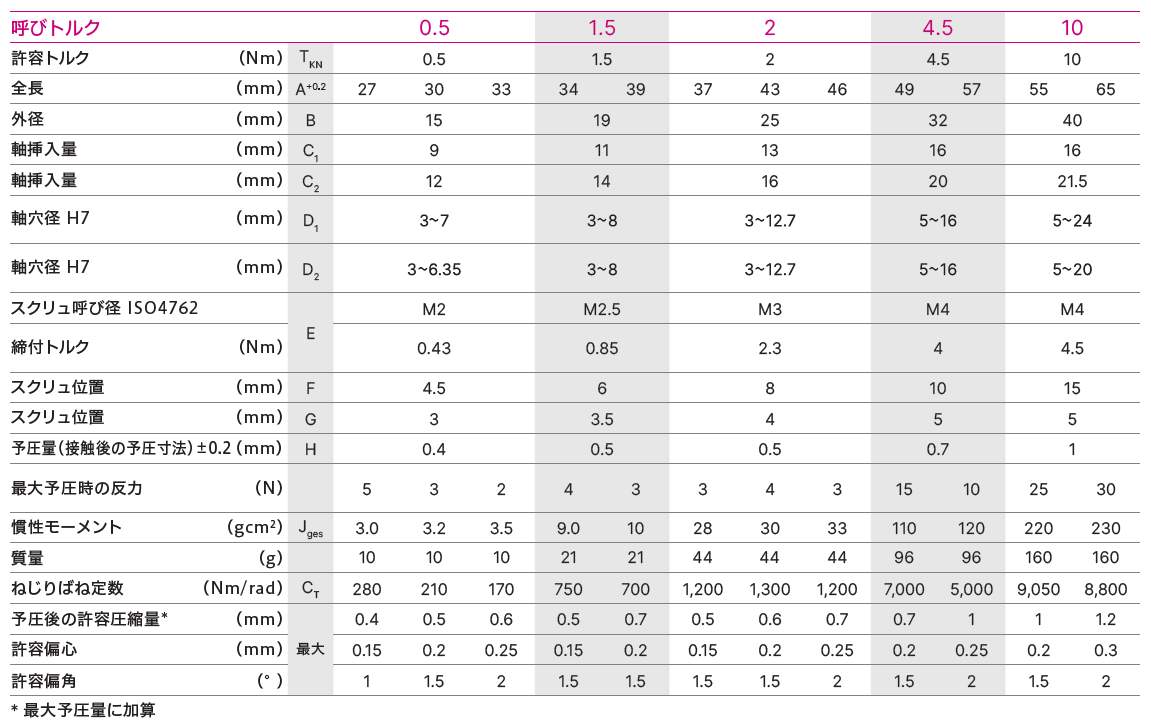

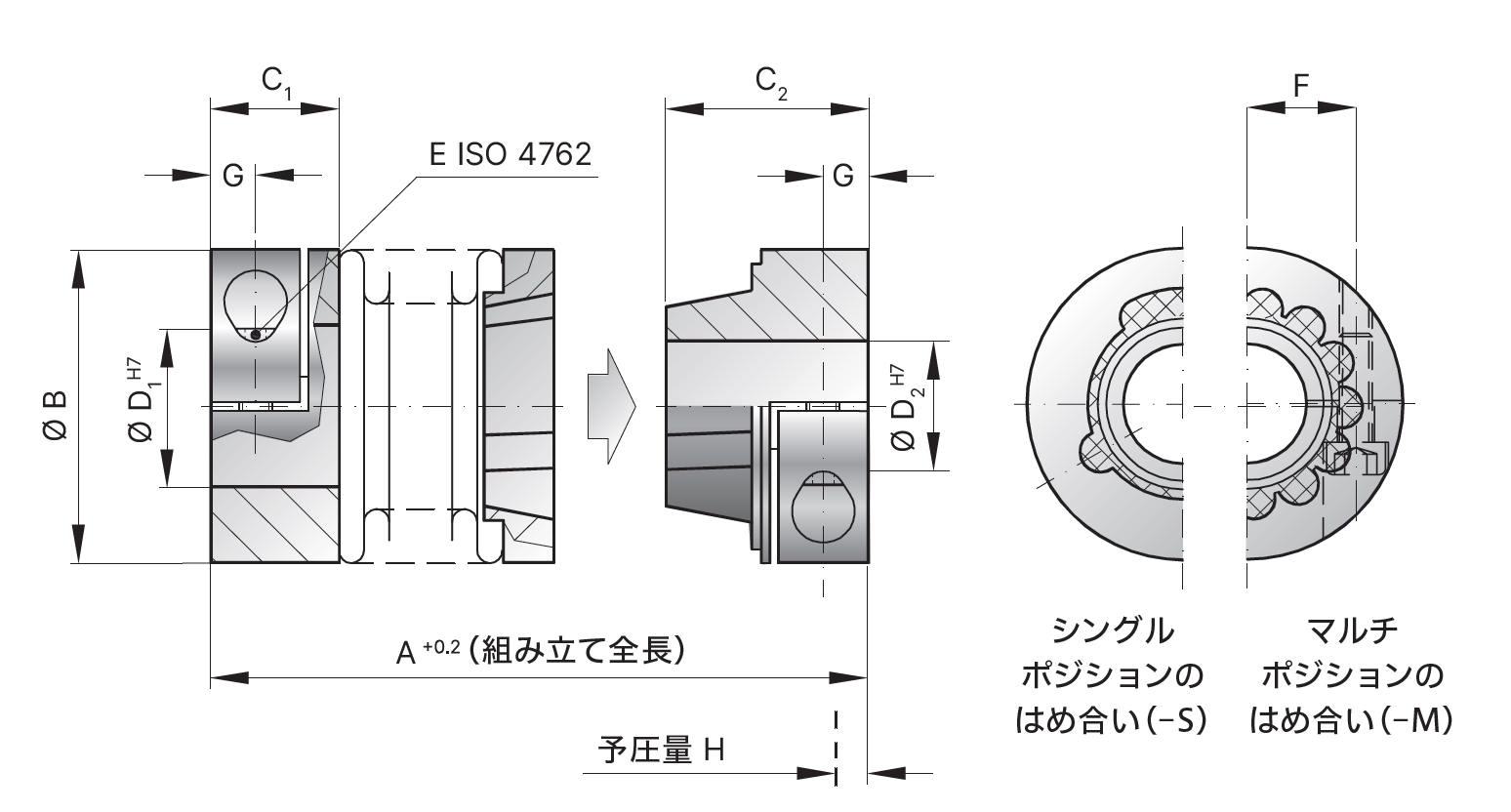

    MK5 図面
    軸方向分離アダプタ クランプタイプ

    ※クリックで拡大

  • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
  •
