長さ調整可能



    MELZVタイプ

    MELZVエラストマ・タイプ ライン・シャフト

    特 長 半割りハブで軸直角方向から組み立て
    4メートルまでの全長
    イナーシャが小さい
    振動減衰
    インサートはプレスフィット
    ゼロ・バックラッシュ ラインシャフト
    材 質 クランプ・ハブ:高張力アルミ合金
    エラストマ:高精密成型された耐磨耗性が高く、熱的にも安定したポリマー
    中空軸:標準製品は、機械加工高張力アルミ合金
    調質鋼/SUS製ハブ(中空軸)やコンポジット材(FRP)製中空軸も応需
    仕 様 半割りクランプ・ハブはカップリングとしての同心度を高精度に保つために、
    かみ合わせの部分の外径部も含めて、精密機械加工を施しています
    一体化した二本の長い中空軸は高い同心度をもって加工されています
    この両方の中空軸は固定側中空軸の締結クランプによって高い同心を保って強固に一体化されます
    カタログの全長寸法許容範囲内であれば、全長寸法を変えてご使用いただけます
    エラストマは、A(赤)B(緑)のうちからご選択下さい
    Aは、デュローメータ硬度Sh98Aで高減衰、BはSh64Dで高ねじり剛性タイプです
    回転速度 このラインシャフトは、最高回転速度に制限があります
    概略の寸法が決まりましたらお知らせ下さい
    最高回転速度をお知らせ申上げます
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    ねじり剛性 用途にふさわしいエラストマをお選び下さい

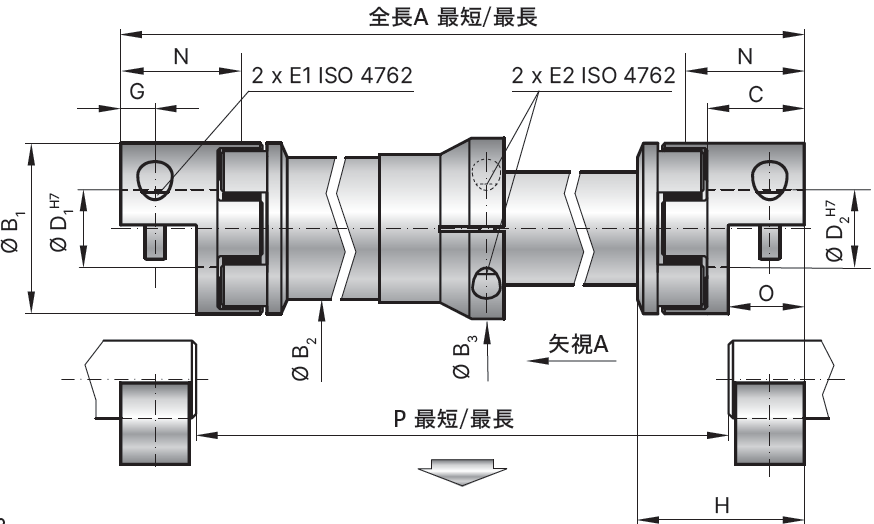

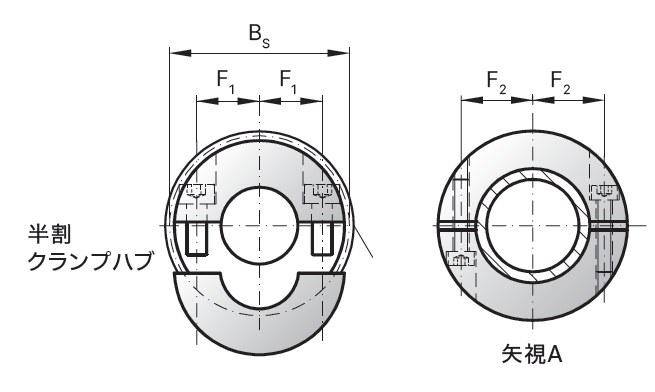

    MELZV 図面
    長さ調整可能タイプ

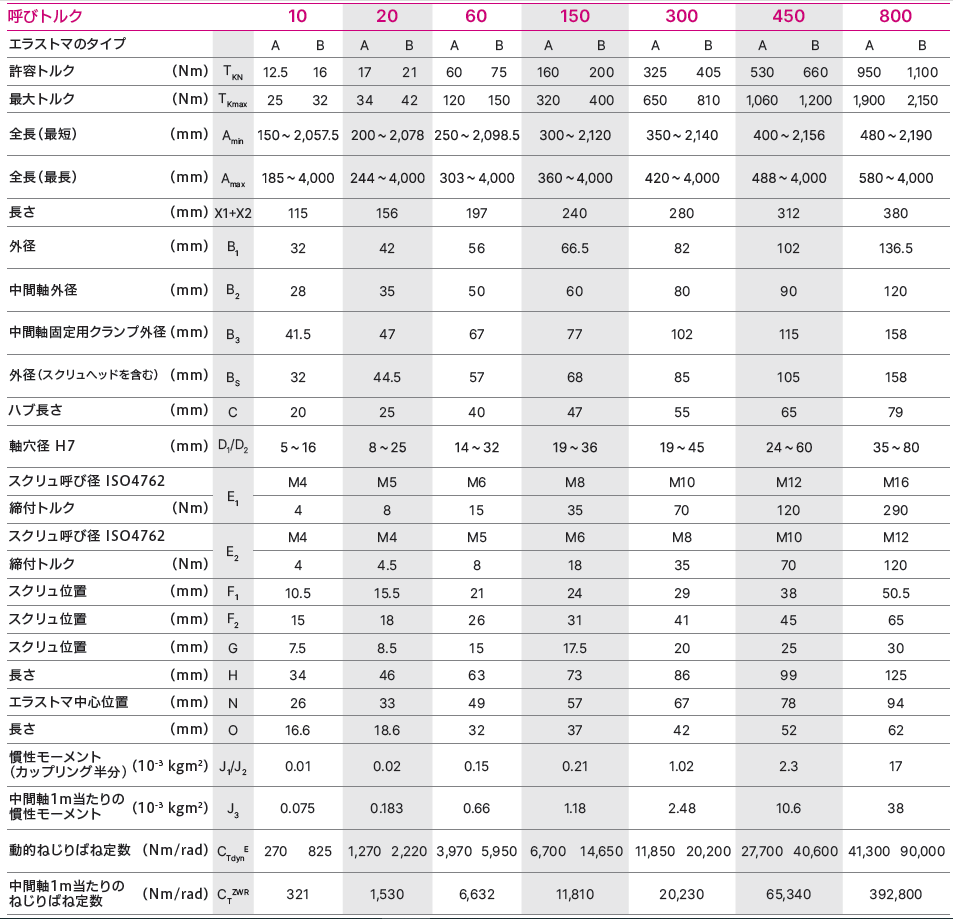

    MELZV 呼びトルクNm
    10 20 60 150 300 450
    エラストマのタイプ A B A B A B A B A B A B
    エラストマ別トルク (Nm) TKN 12.5 16 17 21 60 75 160 200 325 405 530 660
    エラストマ別
    瞬間最大許容トルク
    (Nm) TKmax 25 32 34 42 120 150 320 400 650 810 1060 1320
    全長(最短)mim (mm) Amim 150~2055 200~2075 250~2095 300~2115 350~2130 400~2150
    全長(最長)max (mm) Amaz 190~4000 250~4000 310~4000 370~4000 440~4000 500~4000
    長さ (mm) X1+X2 110 150 190 230 270 300
    ハブ外径 (mm) B1 32 42 56 66.5 82 102
    固定側
    中空軸外径
    (mm) B2 28 35 50 60 80 90
    中空軸固定
    クランプ部外径
    (mm) B3 41.5 47 67 77 102 115
    外径 (mm) BS 32 44.5 57 68 85 105
    内径有効穴深さ (mm) C 20 25 40 47 55 65
    内径 最小~最大 (mm) D1/D2 5~16 8~25 14~32 19~35 19~45 24~60
    軸取付用
    キャップスクリュ
    E1 M4 45 M6 M8 M10 M12
    キャップスクリュ
    締付管理トルク
    (Nm) 4 8 15 35 70 120
    中空軸固定用
    キャップスクリュ
    E2 M4 M4 M5 M6 M8 M10
    キャップスクリュ
    締付管理トルク
    (Nm) 4 4.5 8 18 35 70
    軸取付部
    軸方向寸法
    (mm) F1 10.5 15.5 21 24 29 38
    中空軸固定部
    半径方向寸法
    (mm) F2 15 18 26 31 41 45
    軸取付部
    軸方向寸法
    (mm) G 7.5 8.5 15 17.5 20 25
    軸端位置 (mm) O 16.6 18.6 32 37 42 52
    イナーシャ
    (カップリング半分)
    (10-3kgm2) J1/J2 0.01 0.02 0.15 0.21 1.02 2.3
    1mあたりの
    中空軸イナーシャ
    (10-3kgm2) J3 0.075 0.183 0.66 1.18 2.48 10.6
    動的ねじり剛性 (Nm/rad) CTdynE 270 825 1270 2220 3970 5950 6700 14650 11850 20200 27700 40600
    1mあたりの
    中空軸ねじり剛性
    (Nm2/rad) CTZWR 321 1530 6632 11810 20230 65340
    ハブ寸法
    (端面から爪のセンターまで)
    (mm) N 26 33 49 57 67 78
    カップリング寸法 (mm) H 34 46 63 73 86 99

    ※クリックで拡大

    • 静的ねじり剛性と動的ねじり剛性、最大偏心量のデータはMEL概要に表示

    MELZVタイプの選定

    許容偏心ずれ
    A 全長 m
    AB AB寸法 AB=(A-2×N) m
    Z 中空軸寸法 Z=(A-2×H) m
    CTdynE 両側のエラストマの動ねじり剛性 Nm/rad
    CTZWR 中空軸の1メートルあたりのねじり剛性 Nm/rad
    CTdynEZ カップリング全体のねじり剛性 Nm/rad
    H 取りつけ寸法 mm
    N かみ合い部までのハブ寸法 mm
    Mmax 最大トルク Nm
    φ ねじれ角
    ねじり剛性を求める
    最大ねじれ角を求める

    機 能

    伸ばした状態の長さと、縮めた状態の長さには関係があり、設計技術面で考慮が必要です。
    実際の用途での使用に適するように下の二つの公式に従って最小の長さと最大の長さを計算して下さい。

    型式番号について

    • 予告なく寸法/仕様を変更する場合があります
