ダブル



    MC-D／MCM-D／MZDタイプ

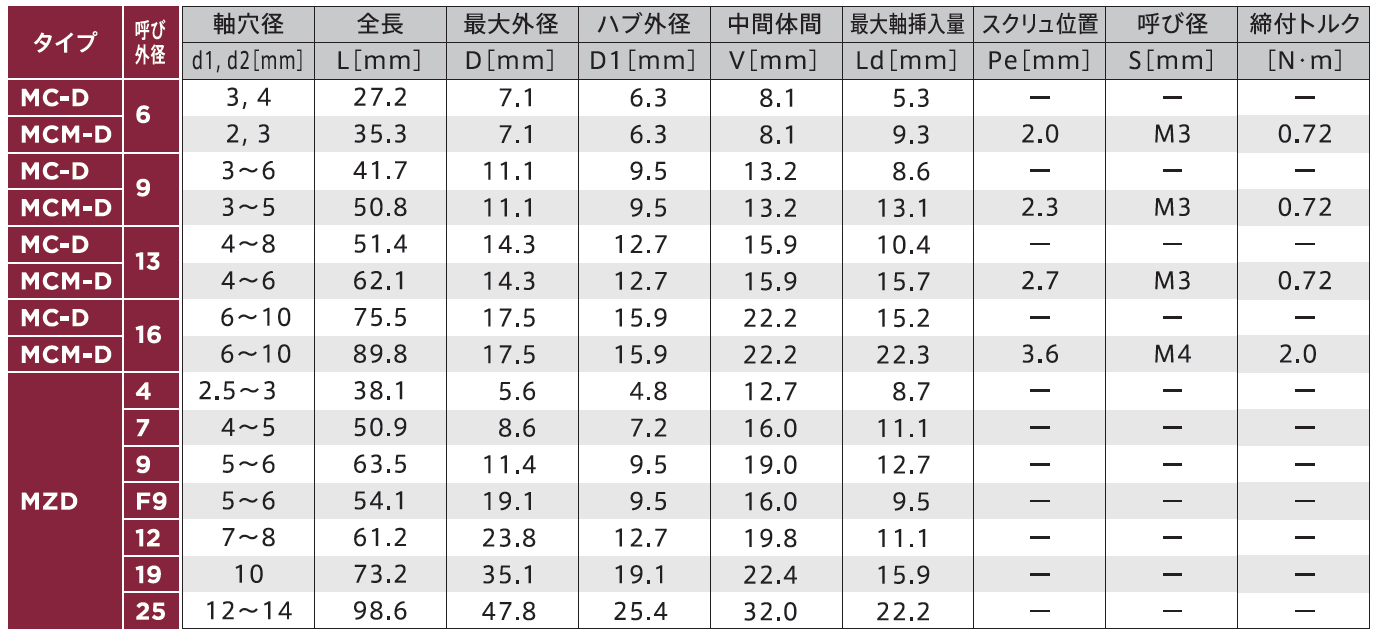

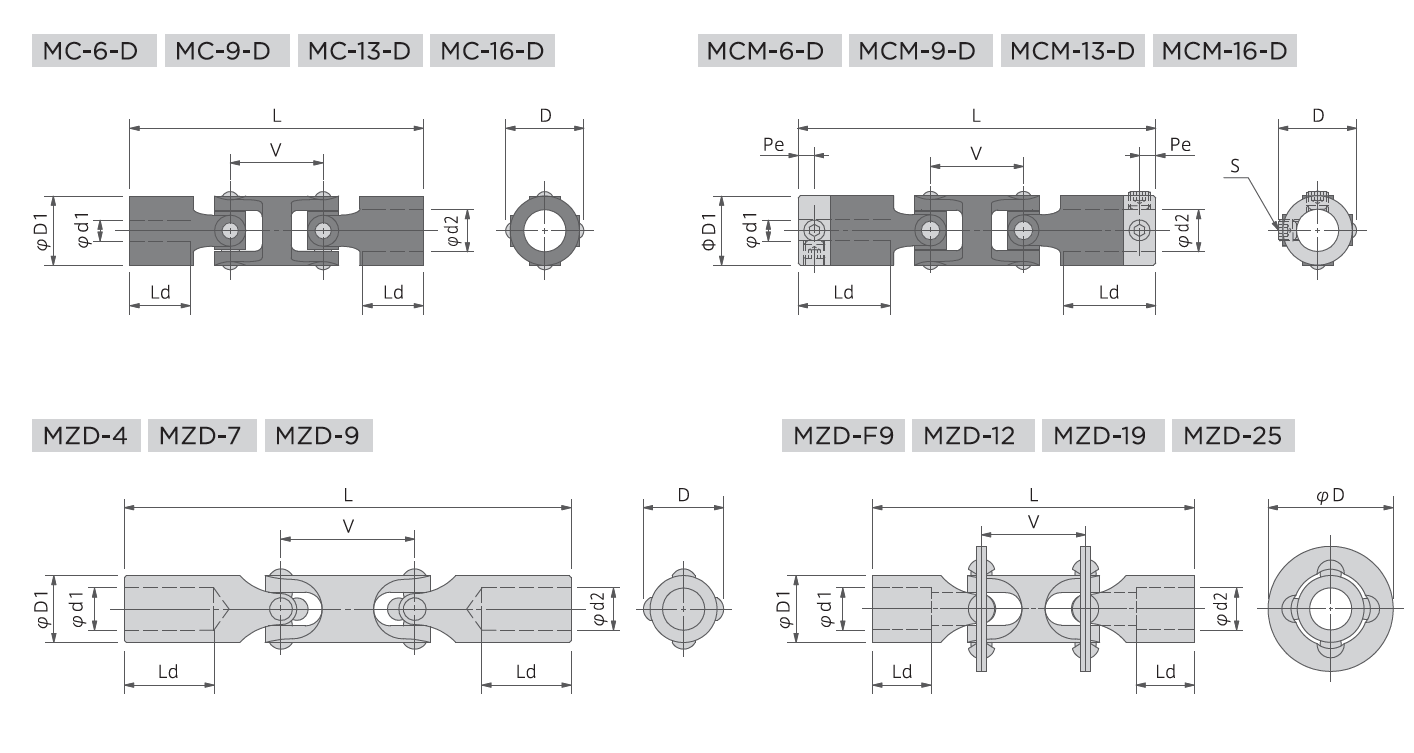

    寸法図

  • 表をクリック（タップ）すると拡大できます

    • 寸法

    • 表をクリック（タップ）すると拡大できます

    仕様

    タイプ 呼び
    外径    		 許容トルク 許容偏心 許容偏角 質量
    [N・m] [mm] [°] [g]
    MC-D 6 0.08 5.6 90 1.1
    MCM-D 0.08 5.6 90 4.0
    MC-D 9 0.16 9.1 90 4.5
    MCM-D 0.16 9.1 90 11.0
    MC-D 13 0.59 10.9 90 9.6
    MCM-D 0.59 10.9 90 22.0
    MC-D 16 1.30 15.5 90 19.7
    MCM-D 1.30 15.5 90 43.0
    MZD 4 0.11 6.0 60 3.5
    7 0.45 7.7 60 10.0
    9 1.80 9.1 60 22.0
    F9 1.80 5.3 40 22.0
    12 2.30 6.5 40 35.0
    19 3.40 7.4 40 116
    25 8.50 10.6 40 255

    サービスファクタ―

    負荷 補正係数 β
    負荷が一定の場合 1.0
    負荷の始動、停止がある場合 2.0
    反転負荷がある場合 2.0
    衝撃負荷がある場合 3.0
    衝撃負荷と反転負荷がある場合 4.0
    サーボ･モータの場合 2.5～3.0
    温度 補正係数 α
    樹脂製
    -20〜30℃ 1.0
    30〜40℃ 1.3
    40〜60℃ 1.4
    60〜80℃ 2.0
    金属製
    -40〜-20℃ 1.0
    -20〜30℃ 1.0
    30〜40℃ 1.0
    40〜60℃ 1.0
    60〜80℃ 1.0
    80〜100℃ 1.1
    100〜120℃ 1.2

    軸穴径表

    軸穴径
    d1、d2
    [mm]    		 ユニバーサルジョイント
    MC-D MCM-D MZD
    6 9 13 16 6 9 13 16 4 7 9 9F 12 19 25
    2 ◯
    2.5 ◯
    3 ◯ ◯ ◯ ◯ ◯
    4 ◯ ◯ ◯ ◯ ◯ ◯
    5 ◯ ◯ ◯ ◯ ◯ ◯ ◯
    6 ◯ ◯ ◯ ◯ ◯ ◯ ◯
    7 ◯
    8 ◯ ◯ ◯ ◯
    10 ◯ ◯ ◯
    12 ◯
    14 ◯
    16
    20
    ○：対応
    • インチ径や表内にない特殊な軸穴径についてはご相談ください

    型式表記

    ※　「ダブルタイプ」を示す「D」は型式の最後に付くのでご注意ください


    １　異なるタイプの組み合わせ製品時の軸穴径記載順

    　　 セットスクリュとクランプではセットスクリュを先に記載する
    　　　 例：d1(MX)×d2(MXC)

    ２　ミリとインチ・整数と小数での軸穴径記載順

    　　 ① ミリを先に記載する
    　　　 例：d1(ミリ)×d2(インチ)
    　　 ② 数値の大小に関係なく整数の数値を先に記載する
    　　　 例：d1(整数)×d2(小数)

    ３　上記以外の軸穴径記載順

    　　 上記以外の軸穴径は数値の小さいものを先に記載する
    　　　 例：d1(小)×d2(大)
    • 表をクリック（タップ）すると拡大できます

    MCタイプ詳細

    MCタイプの更に詳細な技術情報に関しては、製品カタログをご参照ください。
