コレット軸



    MK3タイプ

    MK3タイプ ミニチュア・ベローズ形カップリング

    特 長
    中空軸への取り付けによる省スペースと経済性向上
    取り付け/取り外しが容易
    ゼロバックラッシでねじり剛性が高い
    軽量で、低イナーシャ
    偏心/偏角/エンドプレーの吸収量が大きい
    材 質
    SUS製ベローズ
    クランプ・ハブはアルミ合金、コレット軸と内部テーパーコーンは鋼製

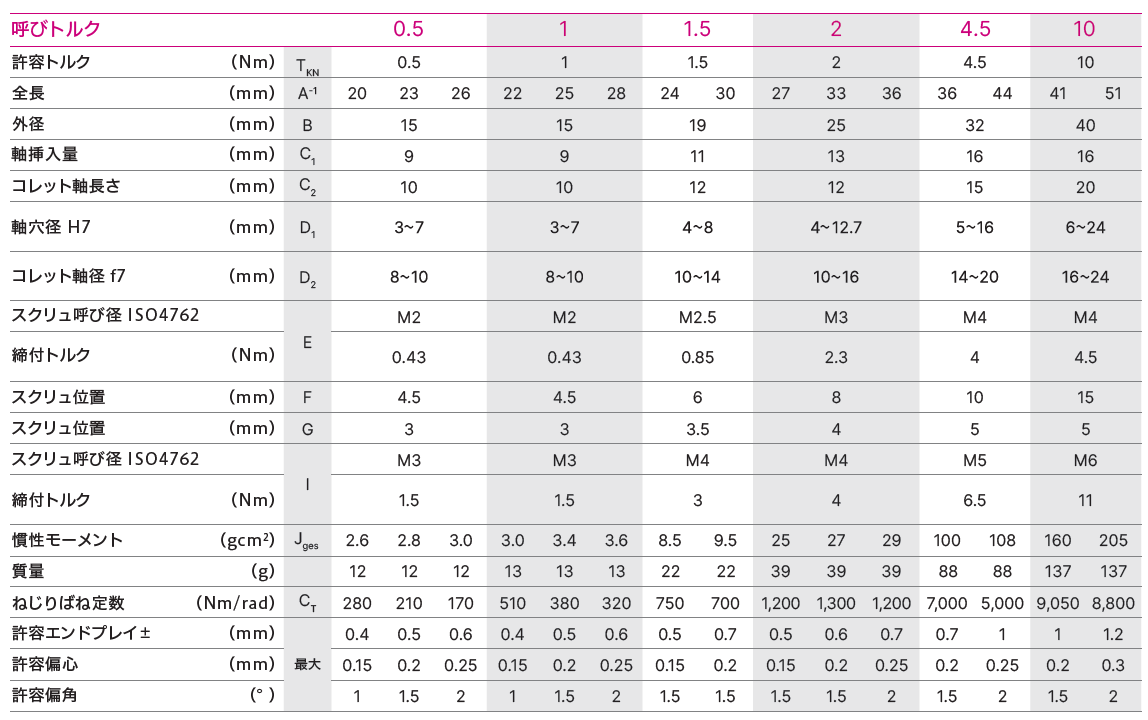

    仕 様
    片側はクランプ締結
    他方はコレット軸
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様
    SUS製ハブ/内径およびその公差/キー溝など応需
    取り付けにあたっての注意事項は、MBK7のページの組付けにあたってをご参照ください

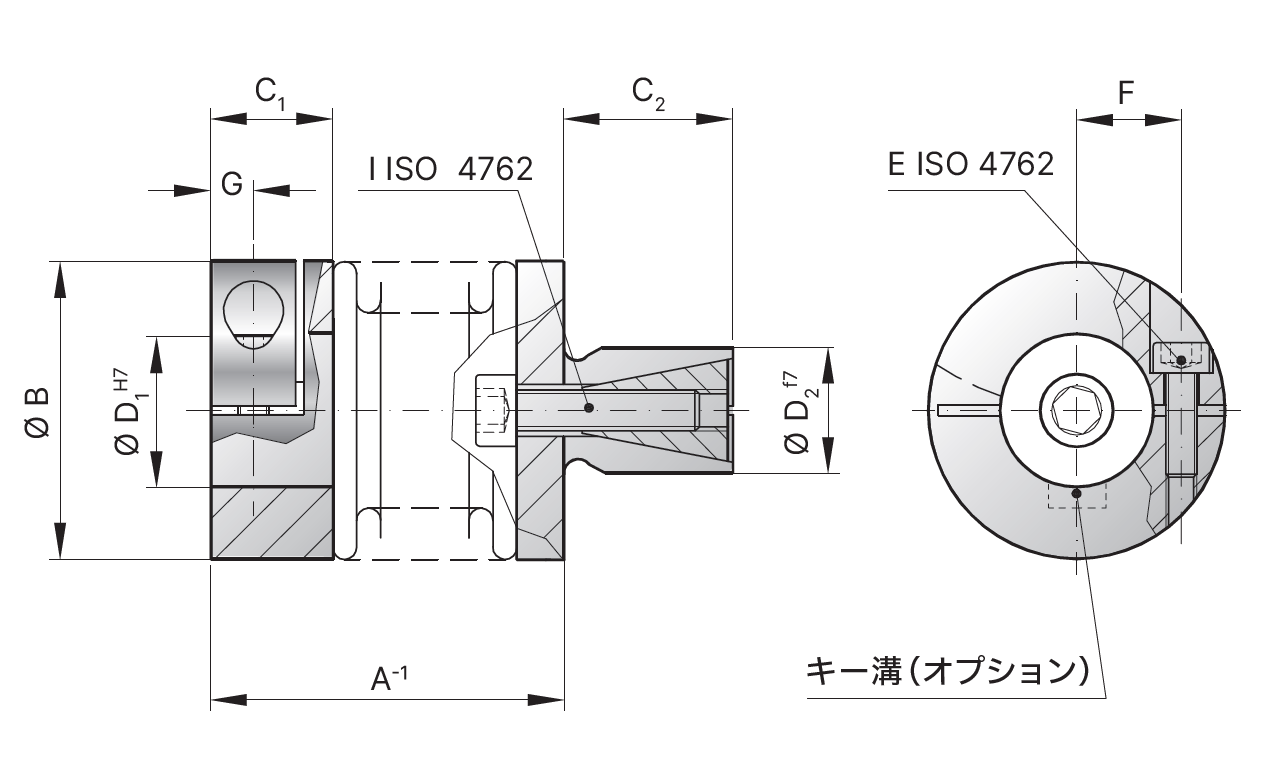

    MK3 図面
    コレット軸・タイプ

    ※クリックで拡大

  • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
  •

    型式番号について
