クランプ



    MK2タイプ

    MK2タイプ ミニチュア・ベローズ形カップリング

    特 長
    クランプタイプで、組みつけが容易
    ねじり剛性が高く、ゼロバックラッシ
    経済的
    軽量で低イナーシャ
    偏心/偏角/エンドプレーを吸収
    材 質
    SUS製ベローズ
    アルミ合金製ハブ
    仕 様
    キャップ・スクリュによるクランプ機構
    半割りハブ・タイプは、メンテのとき駆動機/被動機の移動不要
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など応需
    軸直角半割りタイプ(オプション) MKHタイプ 型式番号は下の例ではMKH-0.5/25-4×5-XXが型式番号 寸法仕様は同じ

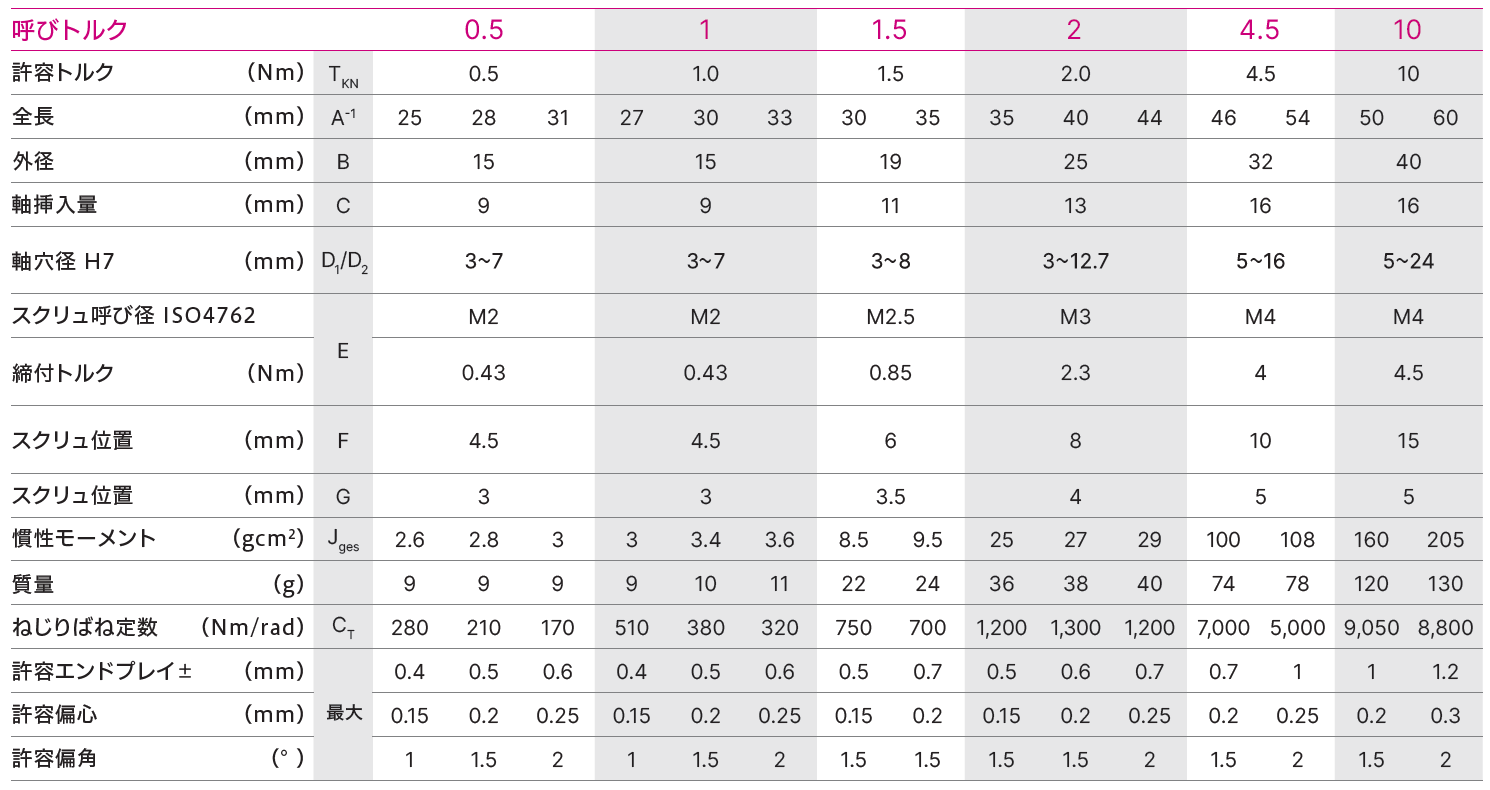

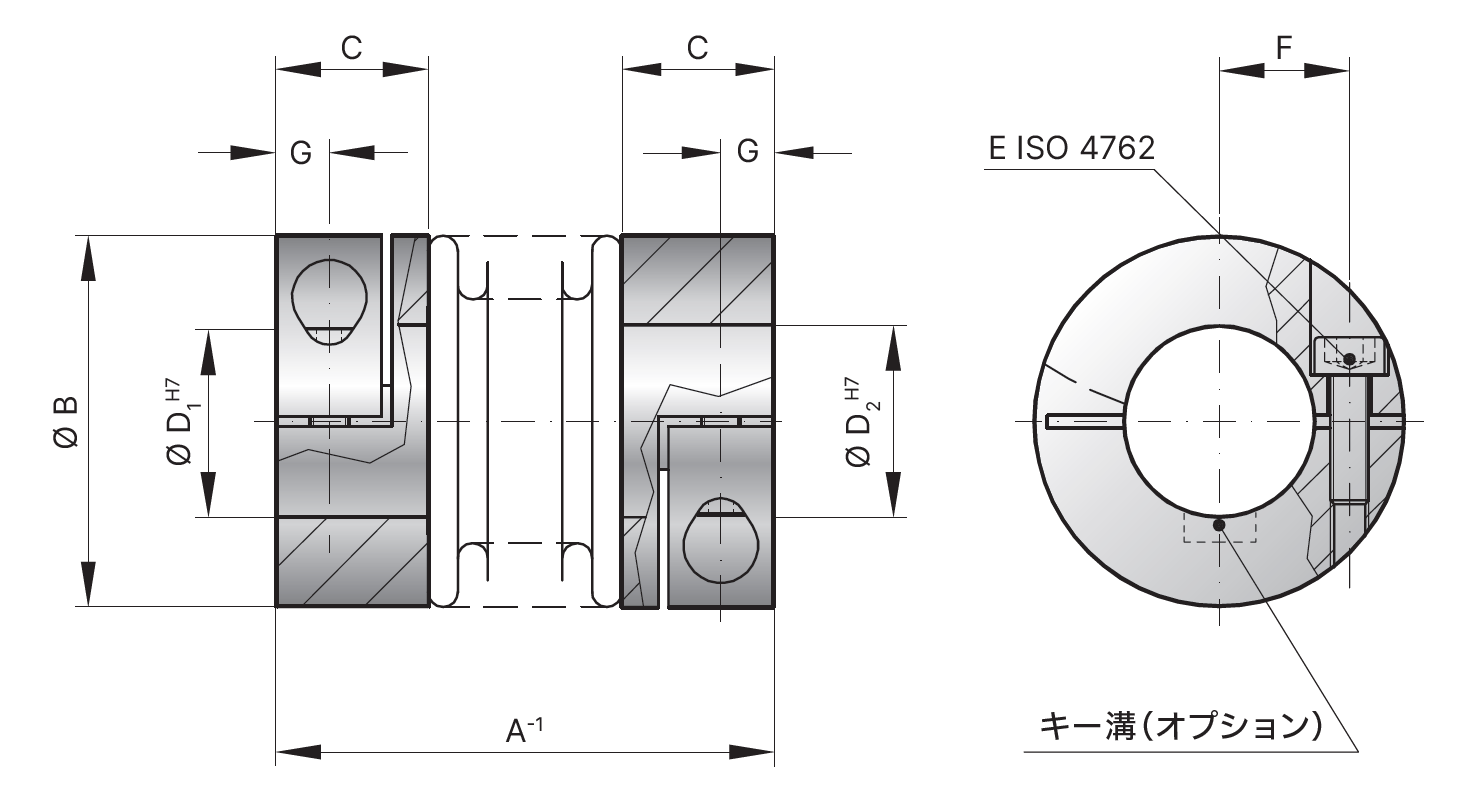

    MK2 図面
    クランプ・タイプ

    ※クリックで拡大

  • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
  •
