一軸型クランプ



    MSKNタイプ

    MSKN タイプ ゼロ・バックラッシ安全クラッチ

    材 質 トルク・リミッタ部は焼き入れ鋼
    クランプリングは呼びトルク500Nmまではアルミ合金
    800Nm 以上は鋼製
    取りつけ仕様 一軸プーリ取付け クランプ締結タイプ
    環境温度 -30~+120度
    寿 命 技術説明にしたがって取り付け、使用されたときには保守不要
    ただし、スクリュのゆるみのチェックなど通常の保全/保守作業は必要
    ゼロ・バックラッシ 内部に遊びがない機構と、クランプ取り付けにより、ゼロ・バックラッシ
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm (h7軸の場合、G6穴:別途指示要)
    キー溝の位置 必要な場合は、ご指定下さい(例:スクリュから180度の位置)
    オプション Oリングによるシール機構つき、許容トルク範囲外のトルクなど
    クラッチ機構 MSKシリーズは、切り離し/復帰方法の違いによる4つのタイプから選択が可能
  • 原点復帰型(Wタイプ)
  • インデックス型(Dタイプ)
  • 負荷保持型(Gタイプ)
  • フリー・ホイール型(Fタイプ)
  • 注意事項:MSKシリーズの使用にあたっては、切り離し/復帰方法のタイプに関わらず必ず近接センサー、リミットスイッチで、切り離しを検出して下さい
    各タイプの詳しい説明はこちら

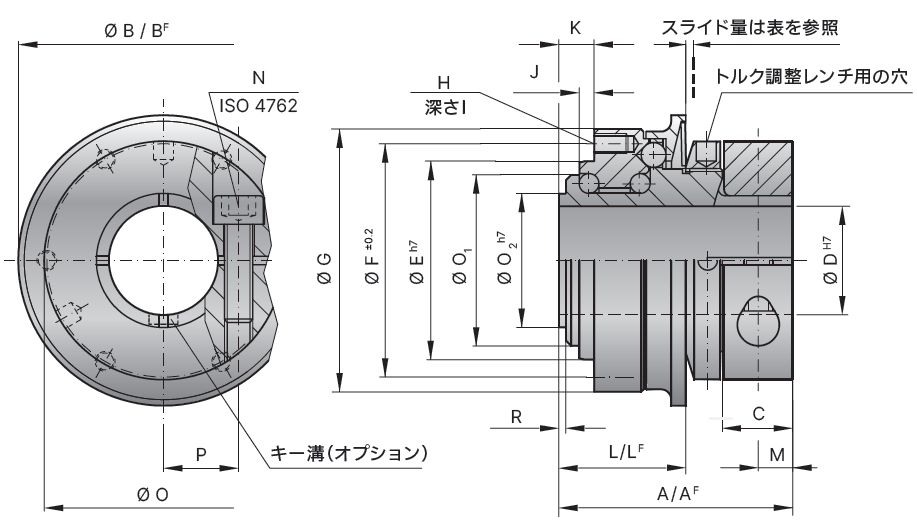

    MSKN 図面msknの図面 マイティの安全クラッチトルクリミッタ
    一軸型クランプ・タイプ
    • 原点復帰型(Wタイプ)
    • インデックス型(Dタイプ)
    • 負荷保持型(Gタイプ)
    • フリー・ホイール型(Fタイプ)
    Oリングにシール・タイプは、食品機械や洗浄が必要な機械に最適です。

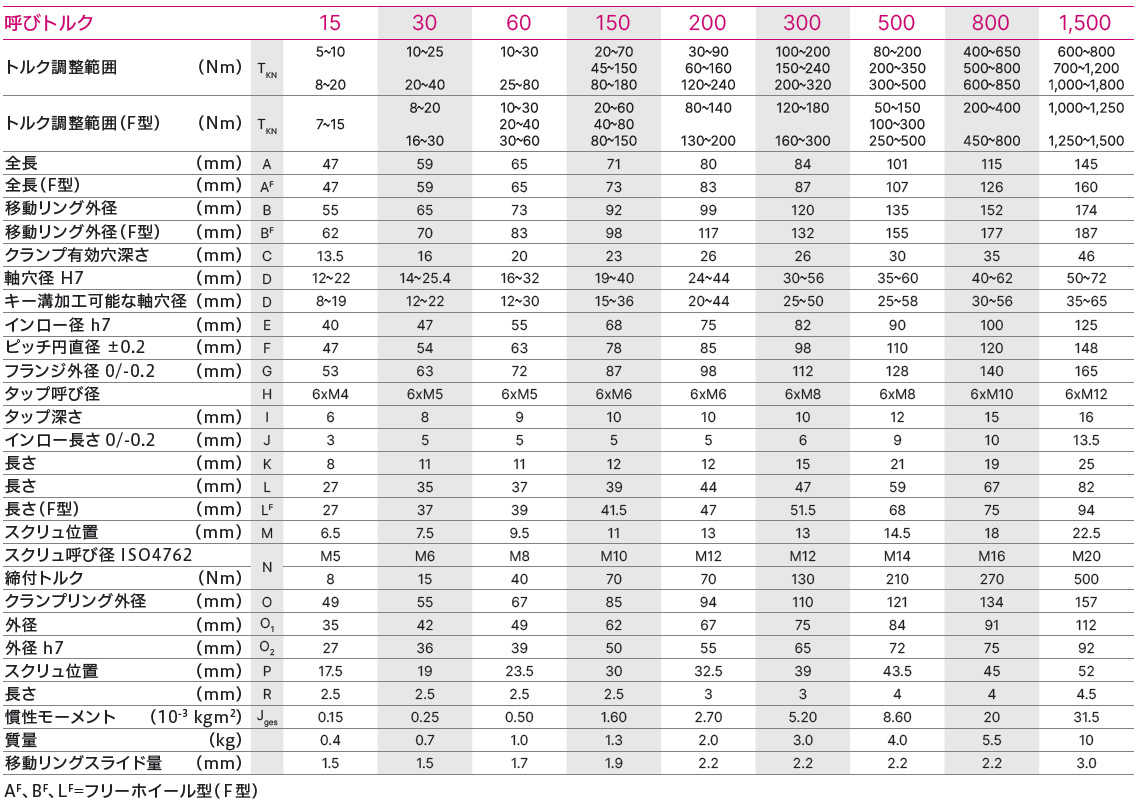

    ※クリックで拡大


    • AF/BF/LF=フリー・ホイール型(Fタイプ)/フリー・ホイール型は一部寸法が異なりますので、ご注意下さい。

    型式番号について

    MSKN 型式表記 マイティの安全クラッチトルクリミッタ
