テレスコピック
MCT-V／MZTタイプ

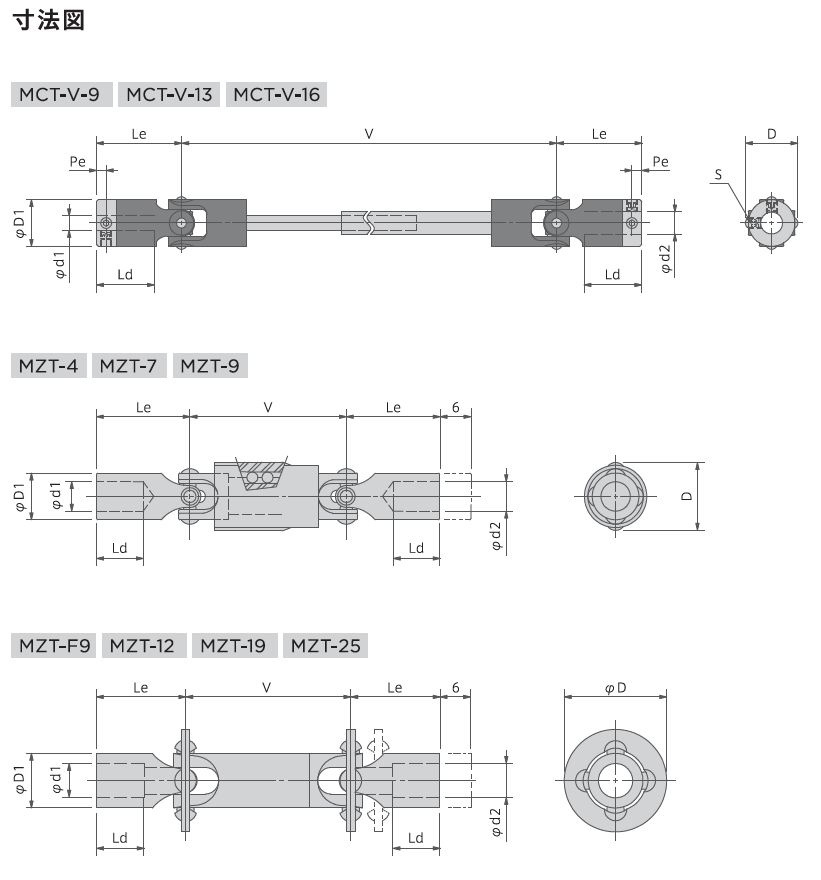

寸法図
寸法
仕様
| タイプ | 呼び 外径 |
許容トルク | 許容偏角 | 伸縮量 |
| [N・m] | [°] | [mm] | ||
| MCT-V | 9 | 0.36 | 90 | 15~265 |
| 13 | 0.85 | 90 | 19~304 | |
| 16 | 1.60 | 90 | 27~482 | |
| MZT | 4 | 0.11 | 60 | 6 |
| 7 | 0.45 | 60 | 6 | |
| 9 | 1.80 | 60 | 6 | |
| F9 | 1.80 | 60 | 6 | |
| 12 | 2.30 | 60 | 6 | |
| 19 | 3.40 | 60 | 6 | |
| 25 | 8.50 | 60 | 6 |
サービスファクタ―
| 負荷 補正係数 β | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 負荷が一定の場合 | 1.0 | |||||||||
| 負荷の始動、停止がある場合 | 2.0 | |||||||||
| 反転負荷がある場合 | 2.0 | |||||||||
| 衝撃負荷がある場合 | 3.0 | |||||||||
| 衝撃負荷と反転負荷がある場合 | 4.0 | |||||||||
| サーボ･モータの場合 | 2.5～3.0 | |||||||||
| 温度 補正係数 α | 樹脂製 | |
|---|---|---|
| -20〜30℃ | 1.0 | |
| 30〜40℃ | 1.3 | |
| 40〜60℃ | 1.4 | |
| 60〜80℃ | 2.0 | 金属製 |
| -40〜-20℃ | 1.0 | |
| -20〜30℃ | 1.0 | |
| 30〜40℃ | 1.0 | |
| 40〜60℃ | 1.0 | |
| 60〜80℃ | 1.0 | |
| 80〜100℃ | 1.1 | |
| 100〜120℃ | 1.2 | |
- サービスファクターに関する詳細はサービスファクター（SF）とは？を参照ください
- インチ径や表内にない特殊な軸穴径についてはご相談ください
- 表をクリック（タップ）すると拡大できます
軸穴径表
| 軸穴径 d1、d2 [mm] |
ユニバーサルジョイント | |||||||||
| MCT-V | MZT | |||||||||
| 9 | 13 | 16 | 4 | 7 | 9 | 9F | 12 | 19 | 25 | |
| 2 | ||||||||||
| 2.5 | ◯ | |||||||||
| 3 | ◯ | ◯ | ||||||||
| 4 | ◯ | ◯ | ◯ | |||||||
| 5 | ◯ | ◯ | ◯ | ◯ | ◯ | |||||
| 6 | ◯ | ◯ | ◯ | ◯ | ||||||
| 7 | ◯ | |||||||||
| 8 | ◯ | ◯ | ||||||||
| 10 | ◯ | ◯ | ||||||||
| 12 | ◯ | |||||||||
| 14 | ◯ | |||||||||
| 16 | ||||||||||
| 20 | ||||||||||
型式表記
１ 異なるタイプの組み合わせ製品時の軸穴径記載順
セットスクリュとクランプではセットスクリュを先に記載する 例：d1(MX)×d2(MXC)２ ミリとインチ・整数と小数での軸穴径記載順
① ミリを先に記載する 例：d1(ミリ)×d2(インチ) ② 数値の大小に関係なく整数の数値を先に記載する 例：d1(整数)×d2(小数)３ 上記以外の軸穴径記載順
上記以外の軸穴径は数値の小さいものを先に記載する 例：d1(小)×d2(大)
MCタイプ詳細
MCタイプの更に詳細な技術情報に関しては、製品カタログをご参照ください。
