1,500~4,000Nm(テーパーロック)
![](https://mighty-corp.co.jp/img/tp32.png)
MBLタイプ
MBL タイプ 1,500~4,000Nm ベローズ・タイプ ライン・シャフト
特 長 | 大きな心ずれに対応 ゼロバックラッシ カップリングの最大全長は 6,000mm 中間軸に軸受け不要 中間軸は、簡単に取り外し可能 |
---|---|
材 質 | SUS製ベローズ 中間軸は、鋼製 CFRPの中間軸も可能 クランプ・ハブは鋼製 |
仕 様 | 軸保持トルクが最も高い、テーパーロックハブ機構 中間軸部分は、クランプ・ハブ内に特別に設けたジンバル機構により、支持 中間軸は、取り付け/取り外しが容易 |
環境温度 | -30~+100度 |
許容速度 | カップリングの長さによって異なりますので、お問い合わせください |
寿 命 | 心ずれ/負荷トルクが許容値以下の場合、半永久寿命 |
バックラッシ | ゼロ |
組み立て | 軸とハブ内径部の組付け前の隙間は、0.01~0.05mm |

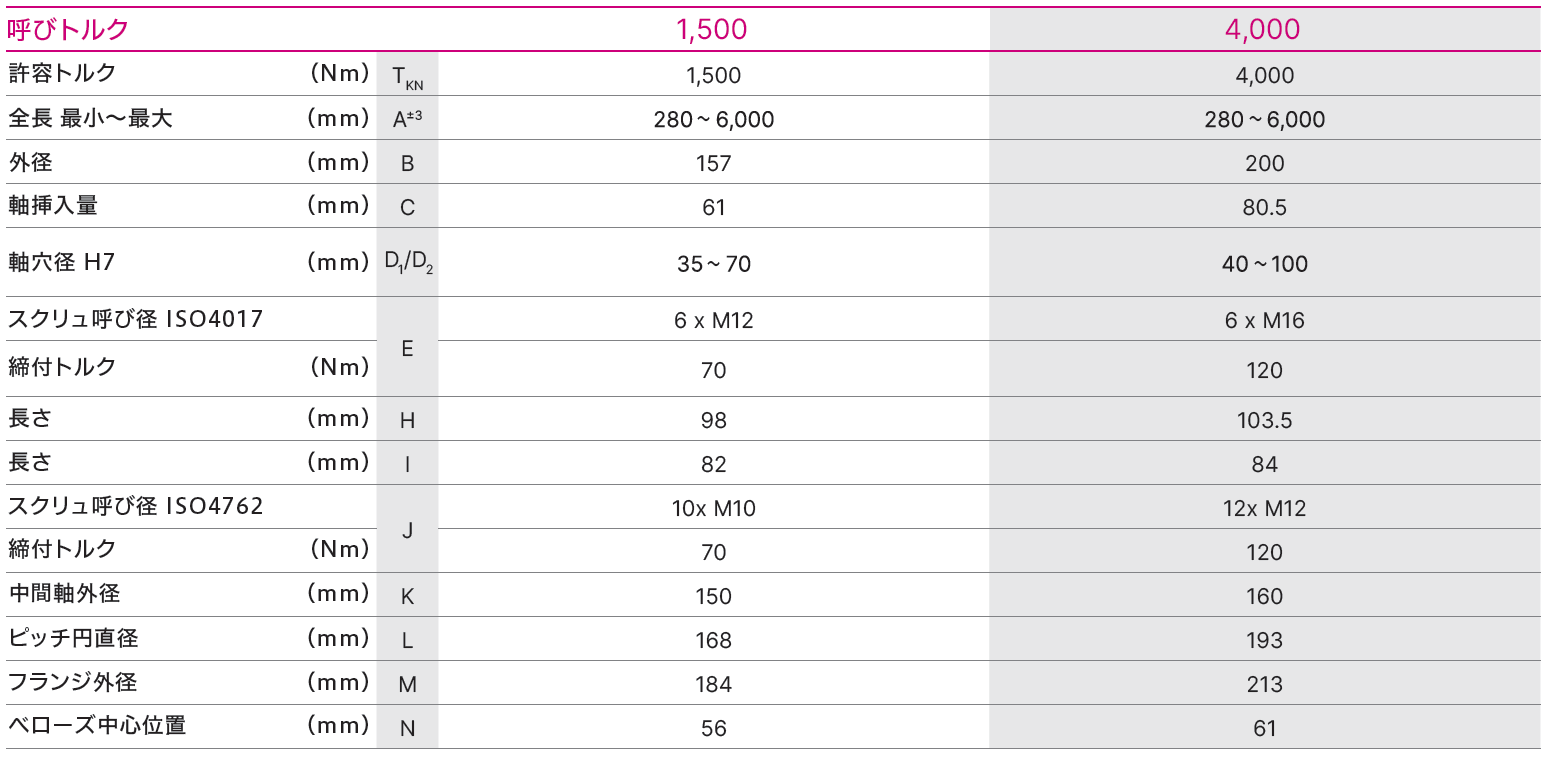

![](https://mighty-corp.co.jp/syscore/wp-content/uploads/2014/01/mbl1500_.jpg)
※クリックで拡大
型式番号について
![](https://mighty-corp.co.jp/syscore/wp-content/uploads/2018/05/8c0b096d21e36d8d1b3b16ecb6063f14.png)
