ミニミニ･フレックス



    MFKシリーズ

    MFK タイプ　ミニミニ･フレックス･カップリング

    材　質 本体は、ポリアミド(ナイロン)
    ハブは、SUS
    内径1.5mmH7
    スクリュはM2すり割りつき止めネジ
    環境温度 -35～+90度
    寿　命 許容心ずれ量/許容トルクを守れば、保守不要
    バックラッシ ゼロ
    瞬間最大許容トルク 2.0Ncm
    最大許容速度 20,000min-1
    • 軸の平面取りを行い、すり割りつき止めネジの先端部分を当てるようにすると、回転径φ5.5より小さい回転径となります

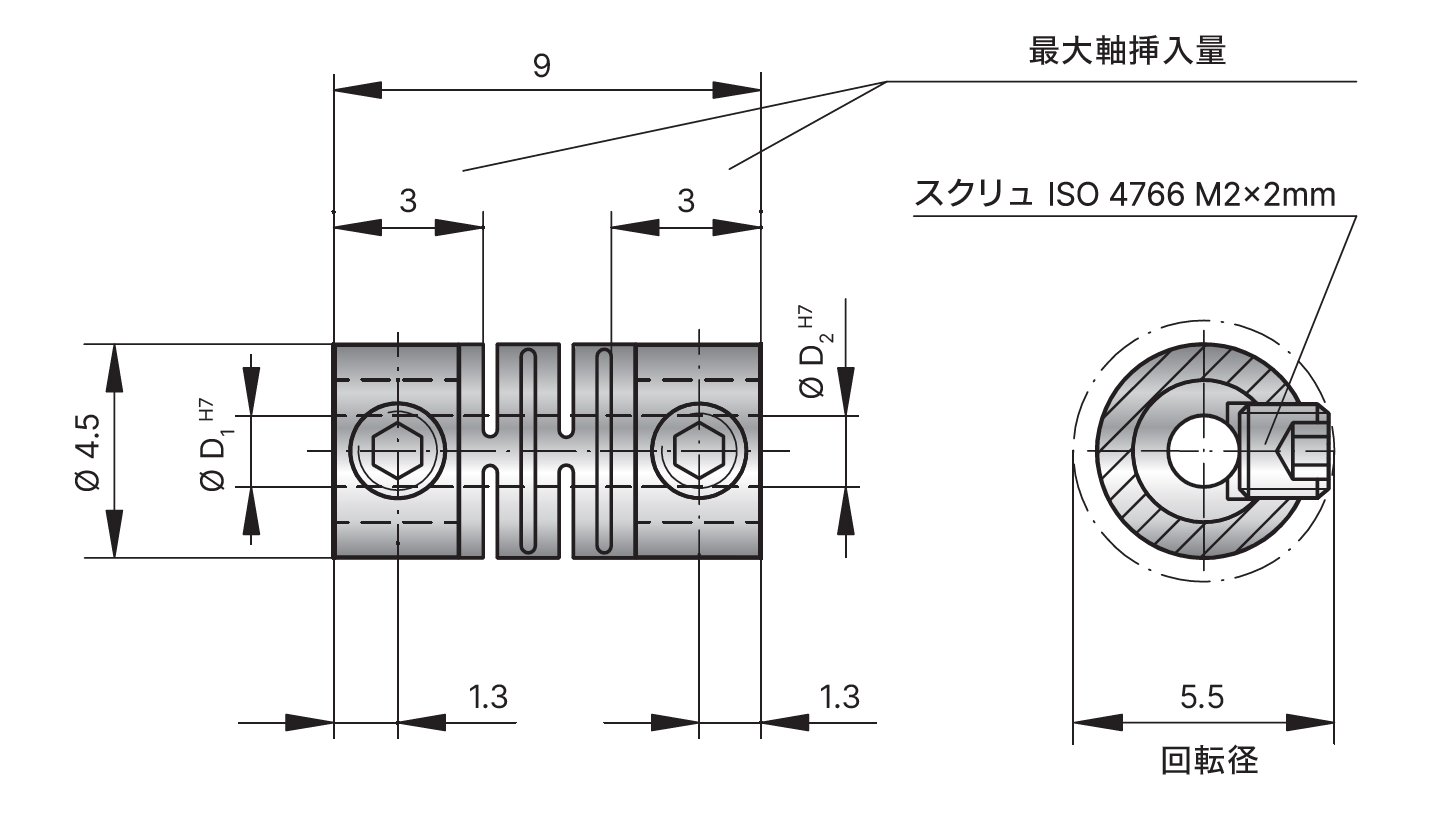

    MFK1 図面

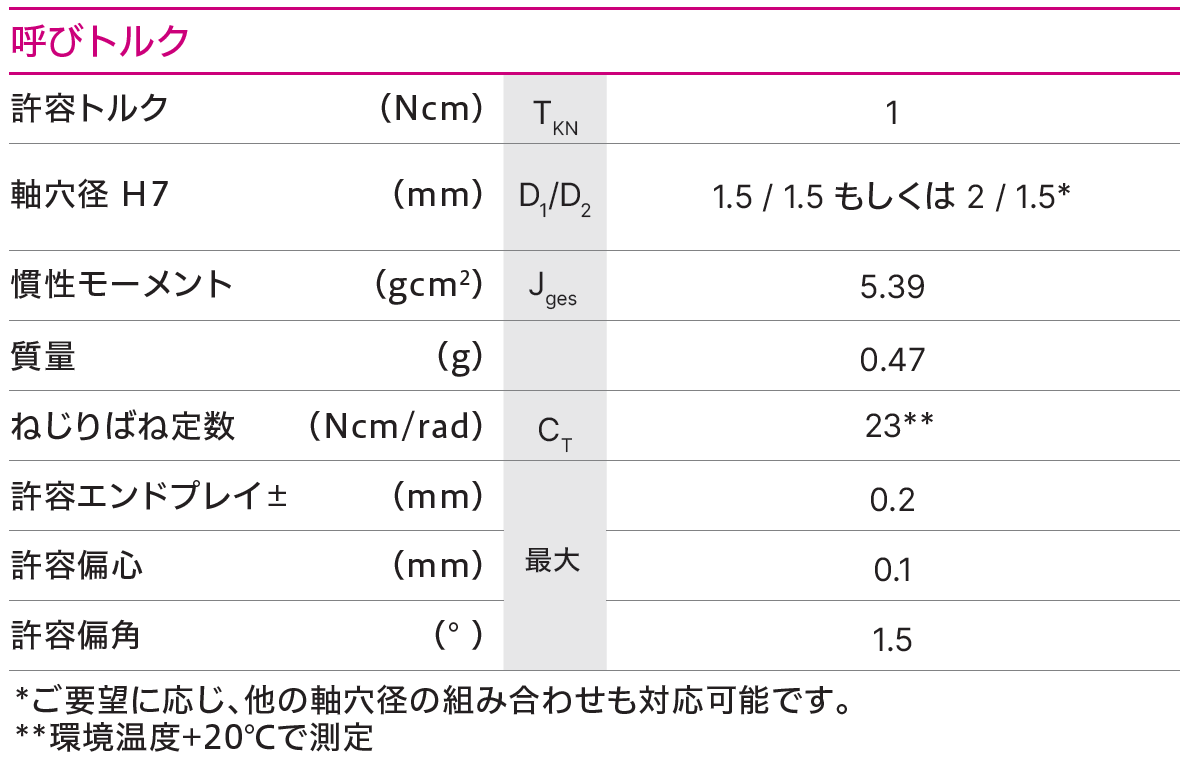

    ミニミニ･フレックスタイプ
    MFK1
    呼びトルク (Ncm) 1
    瞬間最大許容トルク (Ncm) 2
    イナーシャ (g/mm2) 5.39
    質量 (g) 0.47
    ねじり剛性 (Ncm/rad) 23
    最大偏心量(単独) (mm) 0.1
    許容偏角(単独) (度) 1.5
    軸方向移動許容量(単独) (mm) 0.2
  • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100％以下であることが重要です。詳しくはこちらを参照ください。

    • 型式番号について
