半割クランプ/ラインシャフト



    MELZ2タイプ

    MELZ2タイプ 半割りクランプ/ラインシャフト

    特 長
    取り付け取り外しが容易
    標準で4mまで対応
    中間軸の軸受けが不要
    材 質
    ハブ:GGG40
    エラストマ:耐熱性に優れたTPUを使用
    仕 様
    2つのハブにはカーブドジョー、キー溝、4つの半割クランプスクリュを装備
    軸方向に剛性を持つ軸に、カップリングをしっかりと固定することが可能(軸方向からの取り付けが可能)
    5つのエラストマ・セグメントによりゼロ・バックラッシとなり、標準品では電気絶縁
    MELZ2
    半割りクランプ/ラインシャフトタイプ 1,950~12,500Nm

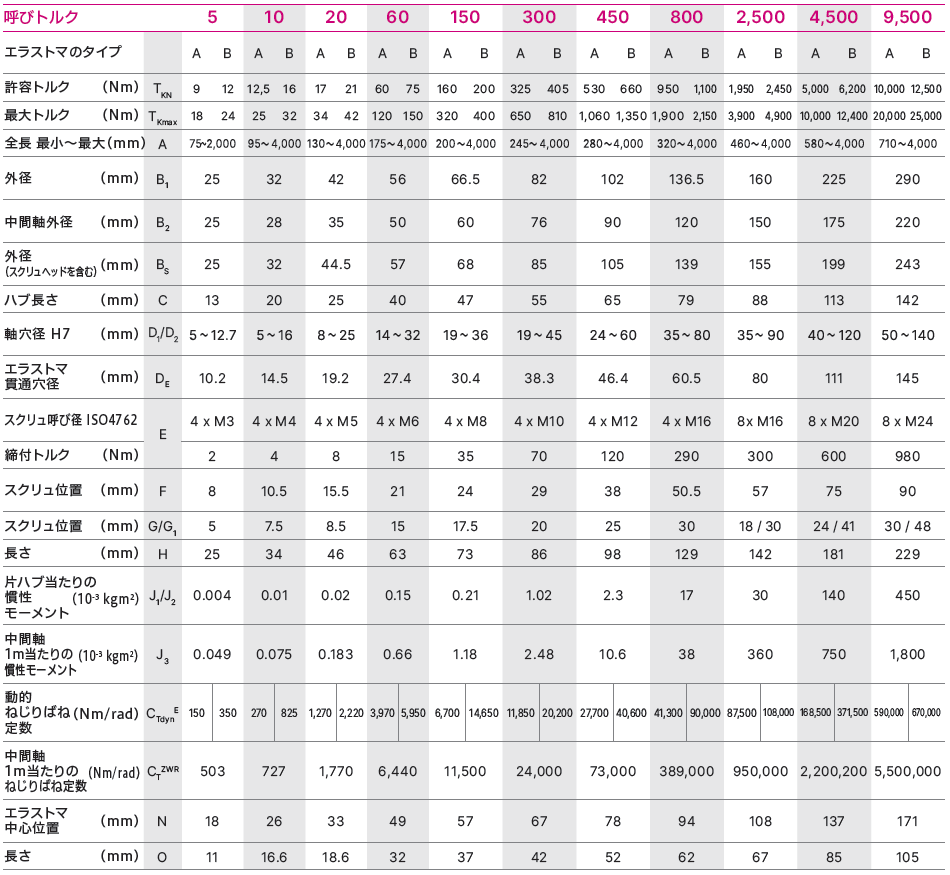

    MELZ2タイプ 仕様一覧

    MELZ2 呼びトルク
    2500 4500 9500
    エラストマインサートタイプ A B A B A B
    許容トルク (N・m) TKN 1,950 2,450 5,000 6,200 10,000 12,500
    最大トルク* (N・m) Tkmax 3,900 4,900 10,000 12,400 20,000 25,000

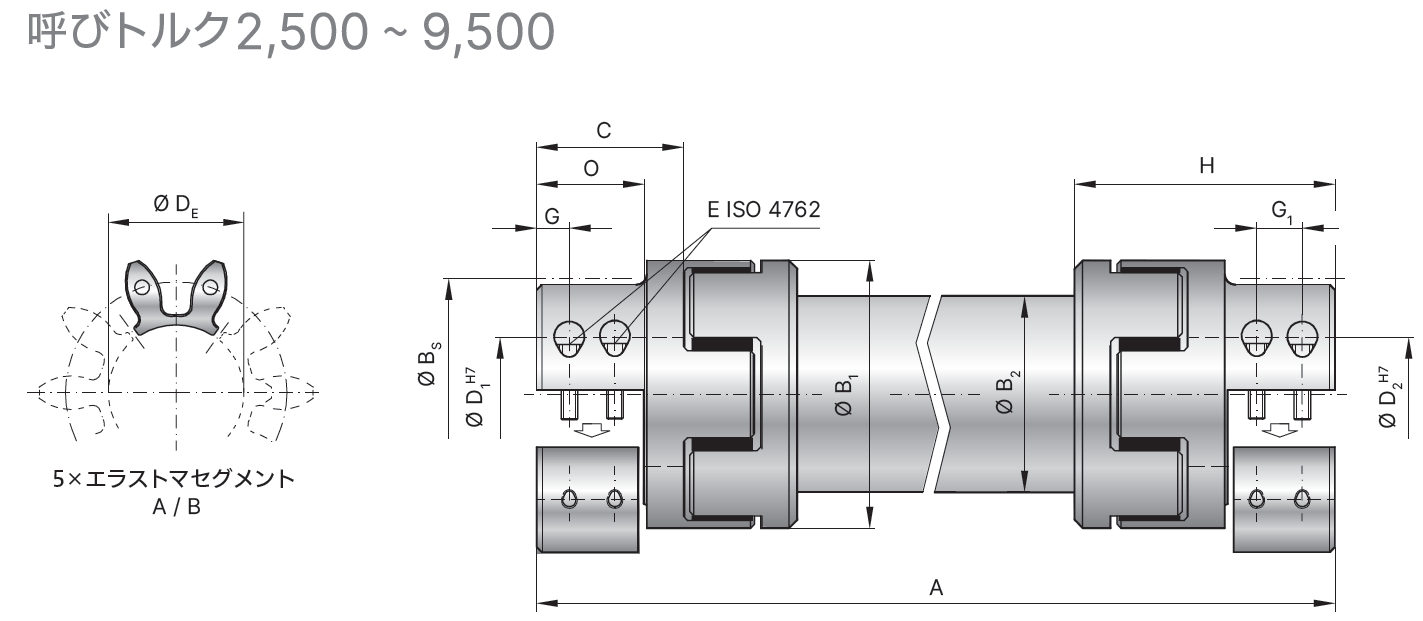

    全長 (mm) A 460~4,000 580~4,000 710~4,000
    最大外径 (mm) B1 160 225 290
    中間軸外径 (mm) B2 150 175 220
    ハブ外径(スクリュ頭含む) (mm) BS 155 199 243
    軸挿入量 (mm) C 88 110 140
    軸穴径H7 (mm) D1/2 35~90 40~120 50~140
    エラストマインサート内径 (mm) DE 80 111 145
    キャップスクリュISO 4762 E 8xM16 8xM20 8xM24
    締め付けトルク (Nm) 300 600 980
    中心間の距離 (mm) F 57 75 90
    スクリュ位置 (mm) G/G1 18 / 30 24 / 41 30 / 48
    ハブ長さ (mm) H 142 181 229
    片ハブの慣性モーメント (kg・m2×10-3) J1/J2 30 140 450
    中間軸1m当たりの慣性モーメント (kg・m2×10-3) J3 360 750 1,800
    エラストマインサートの動的回転方向ばね定数 (Nm/rad) CTdynE 87,500 108,000 168,500 371,500 590,000 670,000
    中間軸1m当たりの回転方向ばね定数 (Nm/rad) CTZWR 950,000 2,200,200 5,500,000
    シャフトの平均値 (mm) N 108 137 171
    半割部長さ (mm) O 67 85 105
    **    クランプハブの伝達可能トルクは軸穴径によって異なる

    サイズ φ35 φ45 φ50 φ55 φ60 φ65 φ70 φ75 φ80 φ90 φ120 φ140
    2500 1,400 1,800 2,000 2,250 2,500 2,700 2,900 3,100 3,300 3,700
    4500 2,400 2,600 2,900 3,100 3,400 3,600 3,900 4,100 4,700 6,200
    9500 5,000 5,500 6,000 6,500 7,000 7,500 8,000 9,000 12,000 14,000
    ※ キーを追加することにより、より大きなトルクを伝達できます
