クランプ+エラストマ



    MSLEタイプ

    MSLE ゼロ・バックラッシ安全クラッチ

    特 長 両側クランプハブ(キャップ・スクリュ)
    コンパクトで高剛性でゼロ・バックラッシ
    エラストマ・カップリング一体で心ずれに対応
    トルク調整クランプカラーにキャップ・スクリュ
    環境温度 -30度~+100度
    寿命 保守不要で、許容トルク/取り扱い説明に従うことで、安定した機能を長期間確保
    組み立て 組み付け前の軸とハブの内径の隙間は0.01~0.05mm
    クラッチ機構 MSLシリーズは、切り離し/復帰方法の違いによる2つのタイプから選択が可能
  • 原点復帰型(Wタイプ):切り離し位置に自動原点復帰(標準)
  • インデックス型(Dタイプ)切り離し後、60度回転し復帰(低速回転)(30/45/90度はオプションで可能)
  • 注意事項:MSLシリーズの使用にあたっては、切り離し/復帰方法のタイプに関わらず必ず近接センサー、リミットスイッチで、切り離しを検出して下さい
    各タイプの詳しい説明はこちら

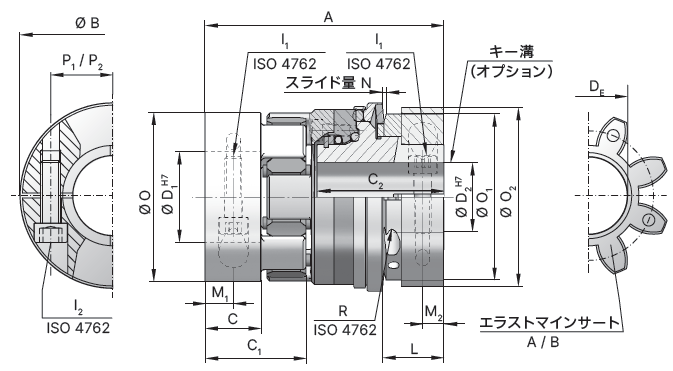

    MSLE MSLEの画像 マイティの安全クラッチトルクリミッタ MSLE図面 マイティの安全クラッチトルクリミッタ

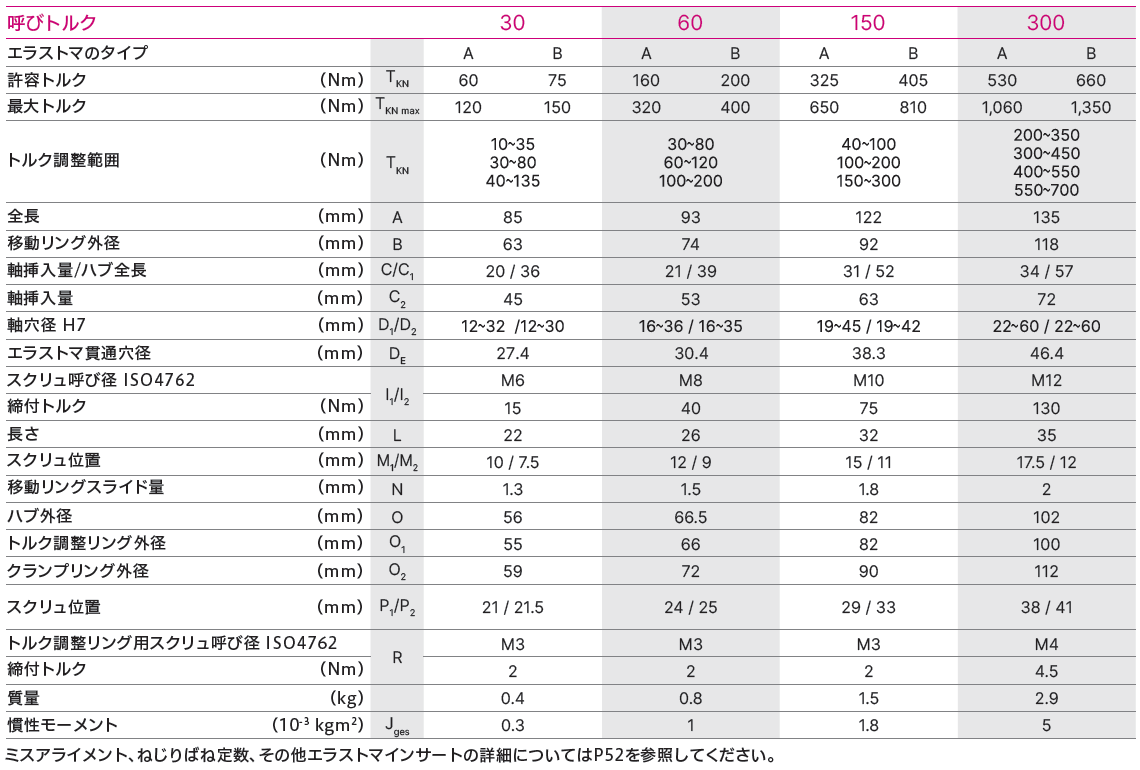

    MSLE仕様一覧 マイティの安全クラッチトルクリミッタ

    ※クリックで拡大

    型式番号について

    MSLE型式表記 マイティの安全クラッチトルクリミッタ
