クランプ



    MEL2タイプ

    MEL2タイプ エラストマ・カップリング

    特 長 組み付けが容易
    カップリングとしての同心度が非常に高い
    振動減衰特性
    ゼロ・バックラッシュ
    押し込み組み立て
    電気絶縁性
    材 質 呼びトルク450Nmまではアルミ合金製
    呼びトルク 800Nm以上は鋼製クランプ・ハブ(特注可能)
    エラストマ・インサートは、精密成形された耐磨耗性が高く、熱的にも安定したポリマー製
    仕 様 カップリングとしての2つのハブ間の同心度を高精度に保つために、かみ合わせ部分の外径部も含めて精密機械加工
    回転速度 10,000min-1を超える場合は動バランス取り応需
    組み立て 軸とハブ内径部の組み付け前の隙間は0.01~0.05mm
    キー溝 位置も含めて応需

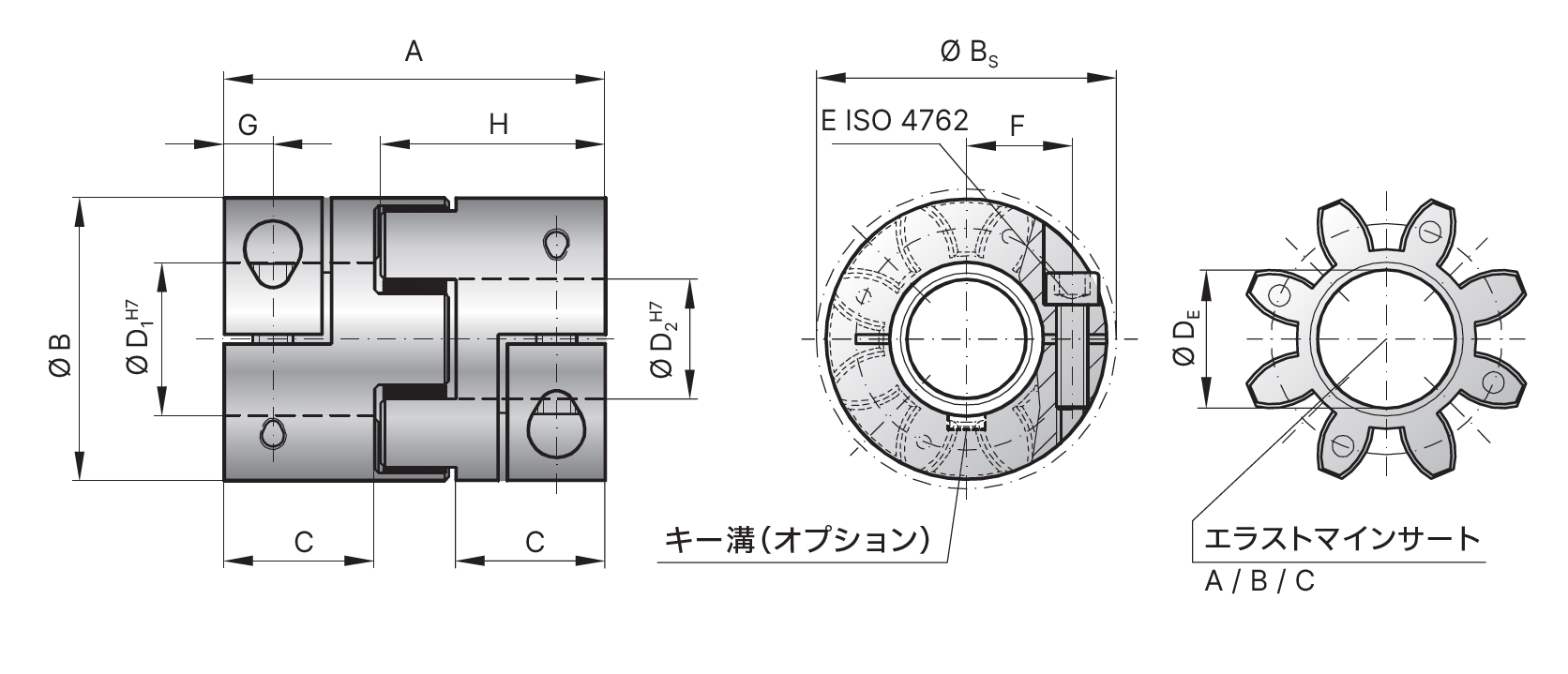

    MEL2 図面
    クランプ・タイプ

    ※クリックで拡大

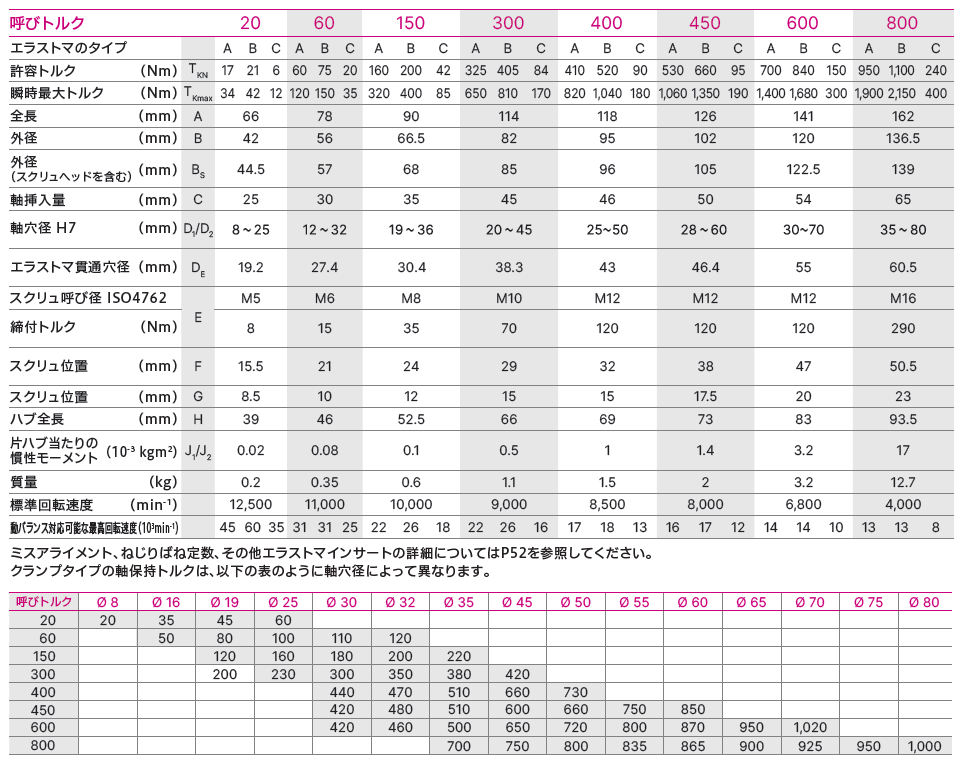

    • 静的ねじり剛性と動的ねじり剛性、最大偏心量のデータはMEL概要に表示

    ※クリックで拡大

    • クランプ・ハブの最大軸保持トルクは、内径によって左右されます。
    • 取り付け前には、軸に薄くマシンオイルを塗布してください。
    • 必要な場合には、キーによって伝達トルクを高くしてください。(キー溝はオプション)
    • 取り付け前の軸とハブ内径の隙間は0.01~0.05mm としてください。(軸h7ならば内径G6です。)

    型式番号について

    • 予告なく寸法/仕様を変更する場合があります
