半割クランプ
MELHタイプ
MELHタイプ 半割りクランプ
| 特 長 | 側面から取り付け
取り付け取り外しが容易 シャフトのプリアライメントが可能 ゼロバックラッシ 標準製品は、絶縁性あり |
|---|---|
| 材 質 | ハブ：GGG40 エラストマ：精密成形された耐摩耗性が高く、熱的にも安定したポリマー製 |
| 仕 様 | ハブ：半割りクランプ締結 (同心機械加工ハブ)、カーブしたジョー/クランプ･スクリュ付き エラストマ：5つのセグメント |
MELH
半割りクランプタイプ
1,950～25,000Nm

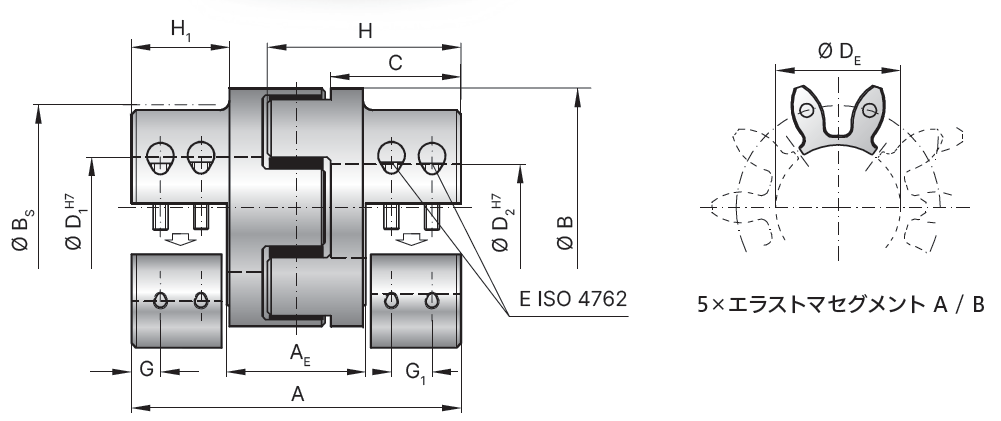

MELHタイプ 仕様一覧
| MELH | 呼びトルク | |||||||
|---|---|---|---|---|---|---|---|---|
| 2,500 | 4,500 | 9,500 | ||||||
| エラストマのタイプ | A | B | A | B | A | B | ||
| エラストマ別トルク | (Nm) | TKN | 1,950 | 2,450 | 5,000 | 6,200 | 10,000 | 12,500 |
| エラストマ別瞬時最大許容トルク | (Nm) | TKmax | 3,900 | 4,900 | 10,000 | 12,400 | 20,000 | 25,000 |
| 全長 | (mm) | A | 213 | 272 | 341 | |||
| 中心部分の長さ | (mm) | AE | 78 | 104 | 131 | |||
| 最大部外径 | (mm) | B | 160 | 225 | 290 | |||
| ハブ外径(ネジ頭含む) | (mm) | BS | 156 | 199 | 243 | |||
| 有効穴深さ | (mm) | C | 85 | 113 | 140 | |||
| 内径 最小～最大H7 | (mm) | D1/2 | 35～90 | 40～120 | 50～140 | |||
| エラストマ貫通穴内径 | (mm) | DE | 80 | 111 | 145 | |||
| キャップ･スクリュ(ISO 4762) | E | 8×M16 | 8×M20 | 8×M24 | ||||
| 締め付け管理トルク | (Nm) | E | 300 | 600 | 1,100 | |||
| スクリュまでの寸法/スクリュ間寸法 | (mm) | G/G1 | 18/30 | 24/41 | 30/48 | |||
| ハブ長さ | (mm) | H/H1 | 120/69 | 154/89 | 193/110 | |||
| イナーシャ | (10-3 kgm2) |
J1/J2 | 12.5 | 25 | 53 | |||
| 最高回転数(標準) | (min-1) | 3,000 | 3,500 | 2,000 | ||||
| 最高回転数(バランス取り後) | (103min-1) | 10 | 8 | 6.5 | ||||
