コレット軸+クランプ



    MBK7タイプ

    MBK7タイプ ベローズ形カップリング

    特 長
    中空軸への取り付けによる省スペースと経済性向上
    取り付け/取り外しが容易
    ゼロバックラッシでねじり剛性が高い
    軽量で、低イナーシャ
    偏心/偏角/エンドプレーの吸収量が大きい
    材 質
    SUS製ベローズ
    ハブは、仕様表
    コレット軸と内部テーパー・コーンは、鋼製
    仕 様
    片側は、クランプ締結
    他方はコレット軸
    環境温度 -30~+100度
    回転速度 1万回転(10,000min-1)までは、通常は動バランス取り不要で、1万回転を超える場合は動バランス取り応需
    寿 命 心ずれ/負荷トルクが許容値以下の場合、半永久寿命
    バックラッシ ゼロ
    瞬間最大許容トルク 呼びトルクの1.5倍(サーボ・モータ起動時)
    組み立て 軸とハブ内径部の組み付け前の隙間は、0.01~0.05mm
    スペシャル仕様 SUS製ハブ/内径およびその公差/キー溝など、応需

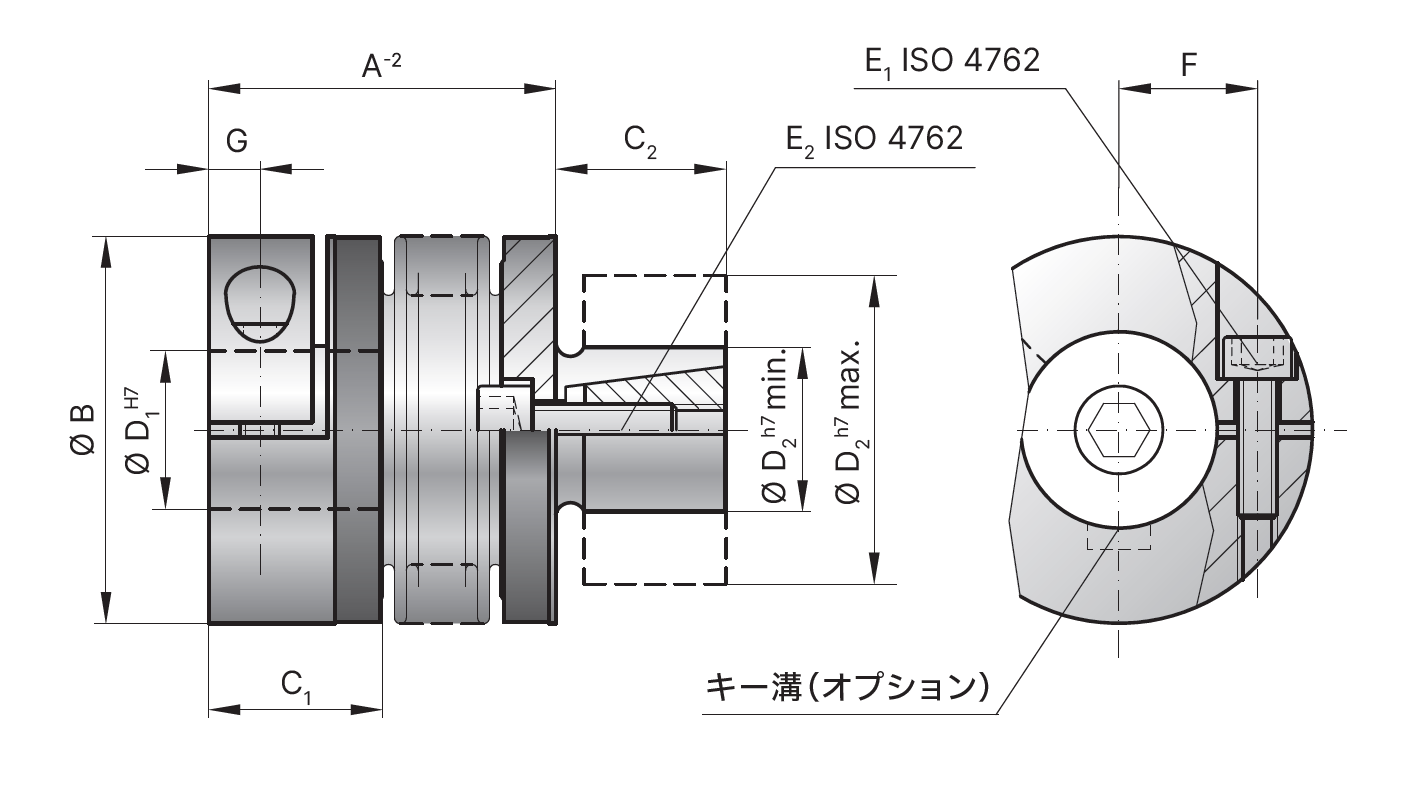

    MBK7 図面
    コレット軸+クランプ・タイプ

    ※クリックで拡大

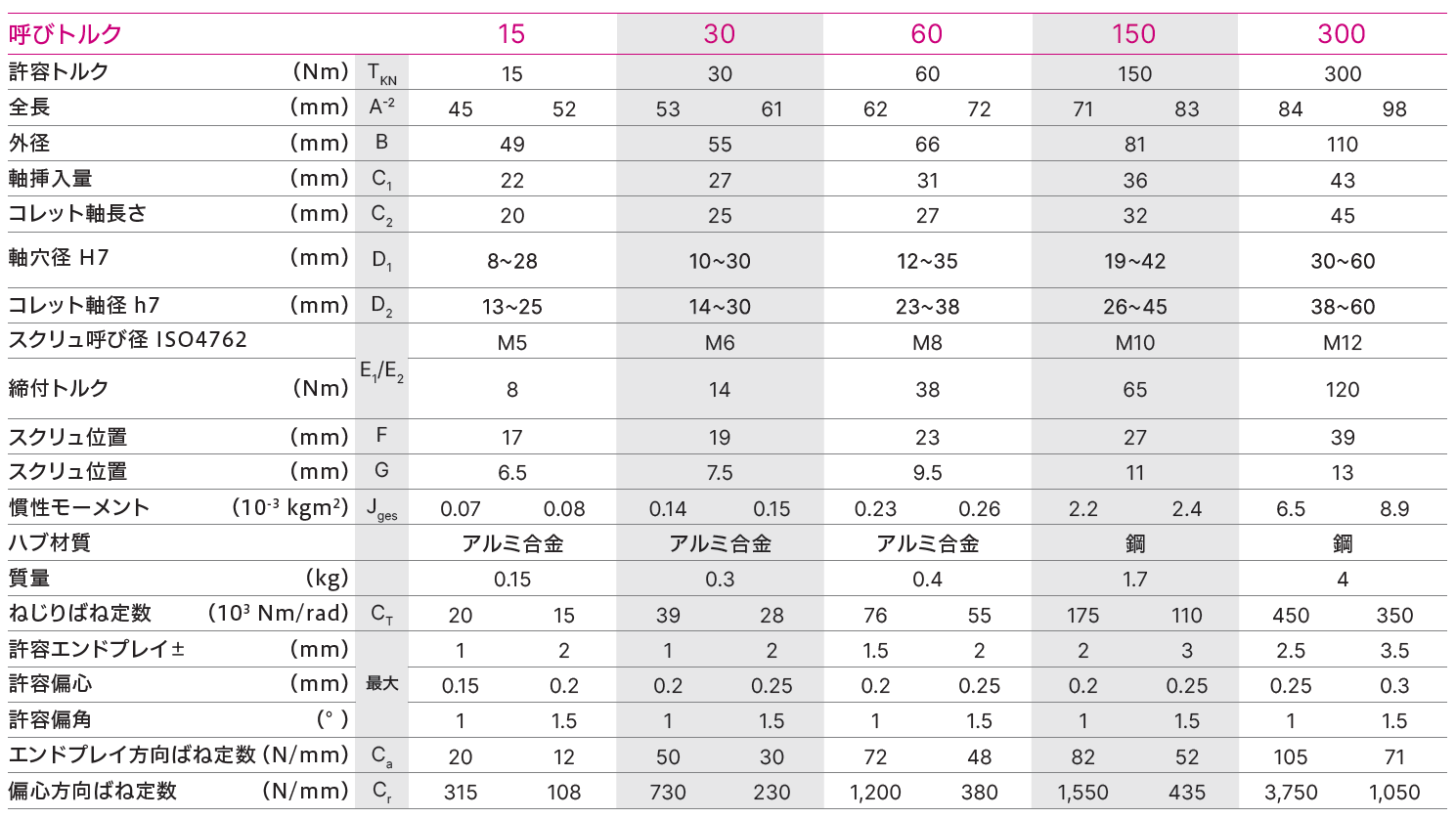

    • 10-3Kgm2= 1/1,000Kgm2,KNm/rad = 1,000Nm/rad
    • 許容ミスアライメント量は、偏心、偏角、エンドプレイの各許容値が規定値以下であることに加え、許容割合の合計が100%以下であることが重要です。詳しくはこちらを参照ください。
    取り付けにあたって コレット軸のキャップスクリュを締め付けると、コレット外径部分①、図のD2が広がります。 この製品は、減速機やエンコーダなどで、中空軸となっている場合の中空軸への取り付けに最適です。 コレット軸が挿入される中空軸の内径は、H7公差で仕上げてください。
