一軸型クランプ



    MSLNタイプ

    MSLN ゼロ・バックラッシ安全クラッチ

    特 長 トルク調整クランプナットにキャップ・スクリュ
    コンパクトで高い剛性をもちゼロ・バックラッシ
    環境温度 -30~+120度
    寿命 保守不要で、許容トルク/取り扱い説明に従うこと で、安定した機能を長期間確保
    組み立て 組み付け前の軸とハブの内径の隙間は0.01~0.05mm
    クラッチ機構 MSLシリーズは、切り離し/復帰方法の違いによる2つのタイプから選択が可能
  • 原点復帰型(Wタイプ):切り離し位置に自動原点復帰(標準)
  • インデックス型(Dタイプ)切り離し後、60度回転し復帰(30/45/90度はオプションで可能)
  • 注意事項:MSLシリーズの使用にあたっては、切り離し/復帰方法のタイプに関わらず必ず近接センサー、リミットスイッチで、切り離しを検出して下さい
    各タイプの詳しい説明はこちら

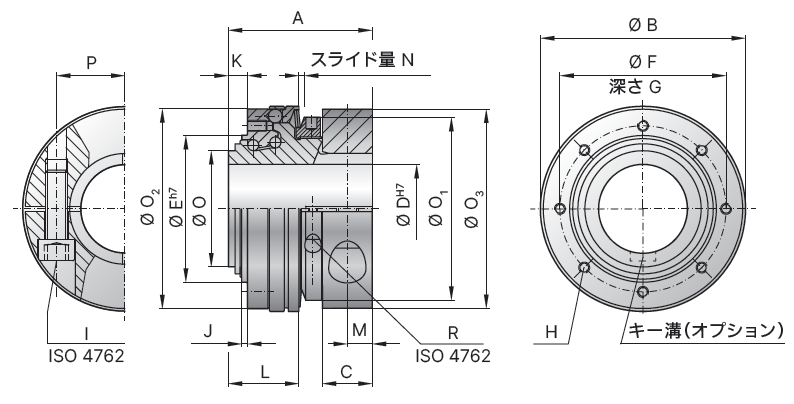

    MSLN MSLNの画像 マイティの安全クラッチトルクリミッタ MSLNの図面 マイティの安全クラッチトルクリミッタ

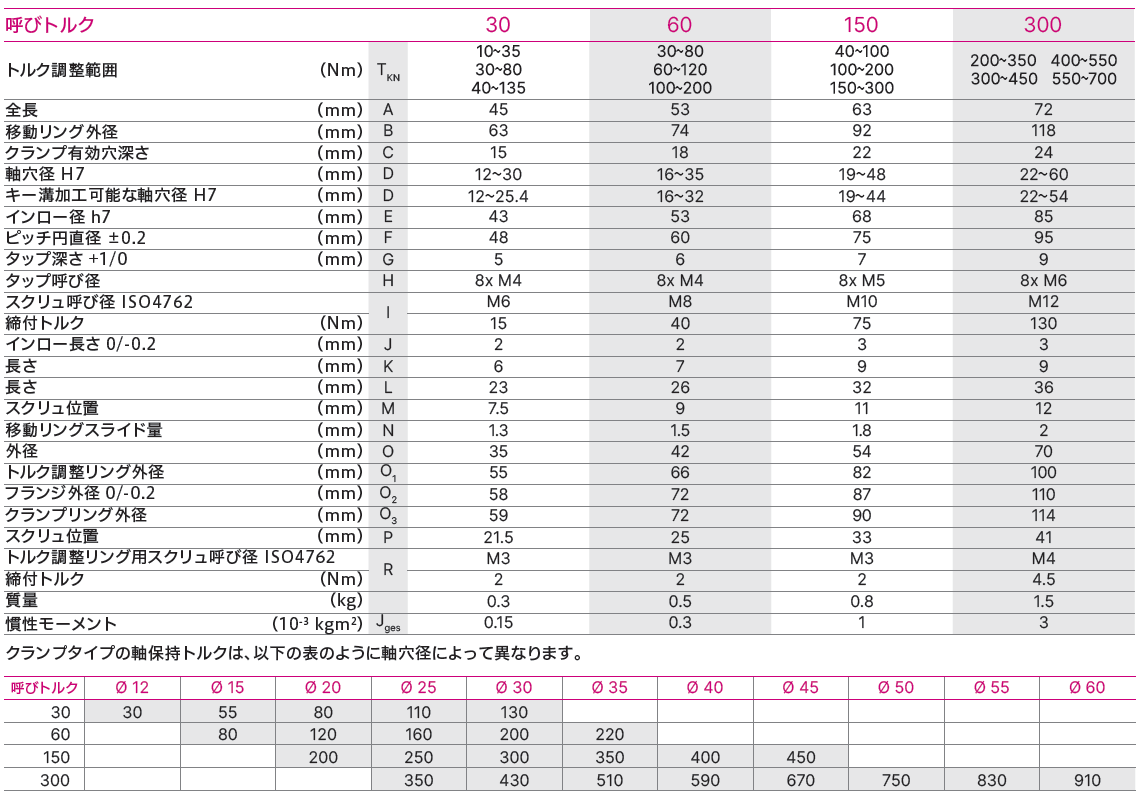

    MSLN仕様一覧 マイティの安全クラッチトルクリミッタ

    ※クリックで拡大



    型式番号について

    MSLN型式表記 マイティの安全クラッチトルクリミッタ
