ベローズ半割クランプ



    MBLHタイプ

    MBLH タイプ ベローズ・タイプ ライン・シャフト

    特 長 大きな心ずれに対応
    ゼロ・バックラッシュ
    ねじり剛性が高い
    カップリングの最大全長は 6,000mm
    中間軸に軸受け不要
    半割りクランプ・ハブにより、軸直角方向からの組み立て
    材 質 SUS製ベローズ
    中間軸は、呼びトルク 150Nm まではアルミ合金、300Nm 以上は鋼製
    コンポジット材の中間軸も可能
    クランプ・ハブは 呼びトルク 60Nm まではアルミ合金製、150Nm 以上は鋼製
    (特殊材質は、お問い合わせください)
    仕 様 動バランスを考慮した半割りハブで、キャップ・スクリュはハブに各2個
    中間軸部分は、クランプ・ハブ内に特別に設けたジンバル機構により、支持
    駆動機/被動機を移動せず、軸直角方向からの取り付け
    環境温度 -30~+100度
    許容速度 カップリングの長さによって異なりますので、お問い合わせください
    寿 命 保守不要で、許容心ずれ/許容トルク内での使用の場合、半永久寿命
    バックラッシュ ゼロ
    組み立て 軸とハブ内径部の組付け前の隙間は、0.01~0.05mm

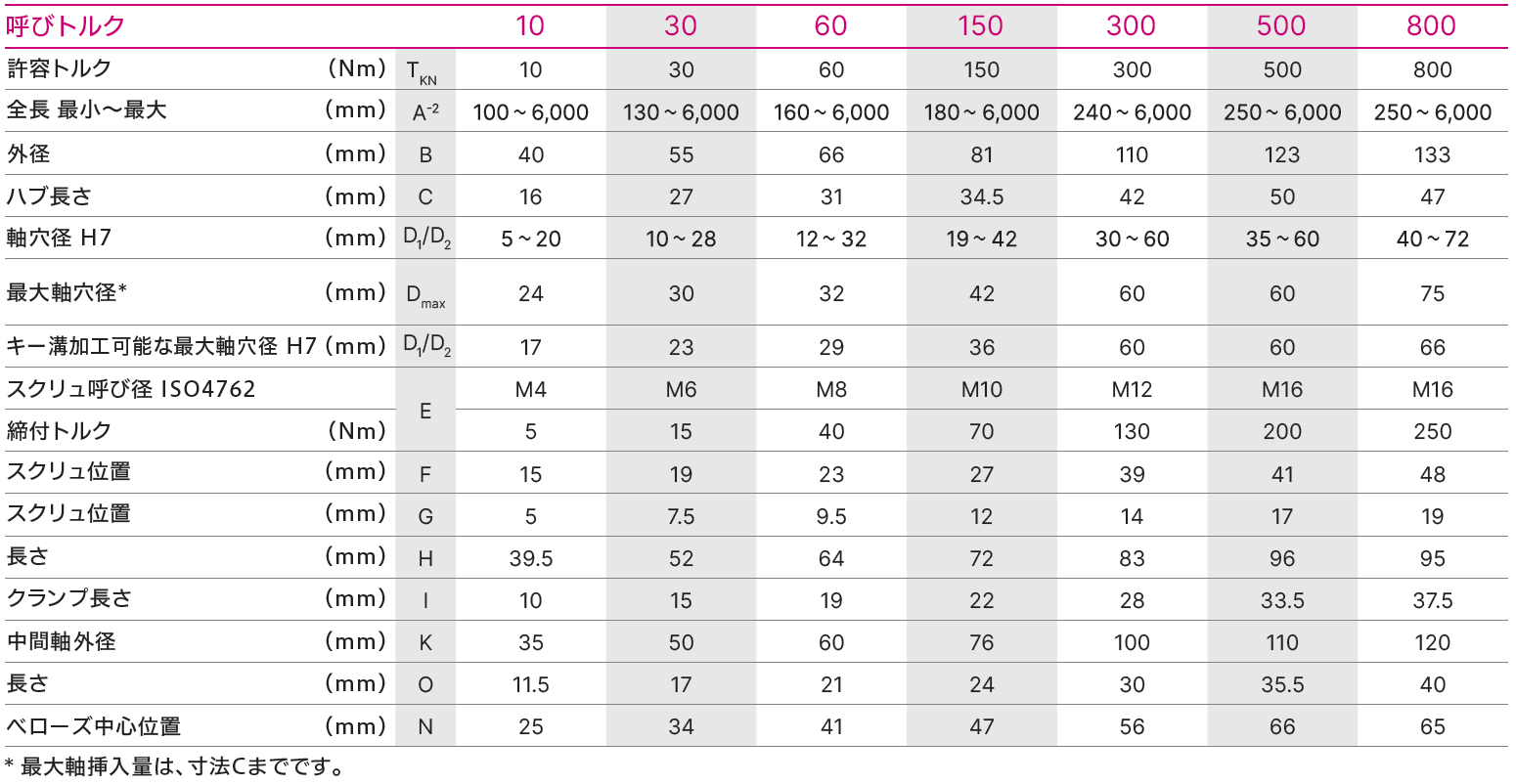

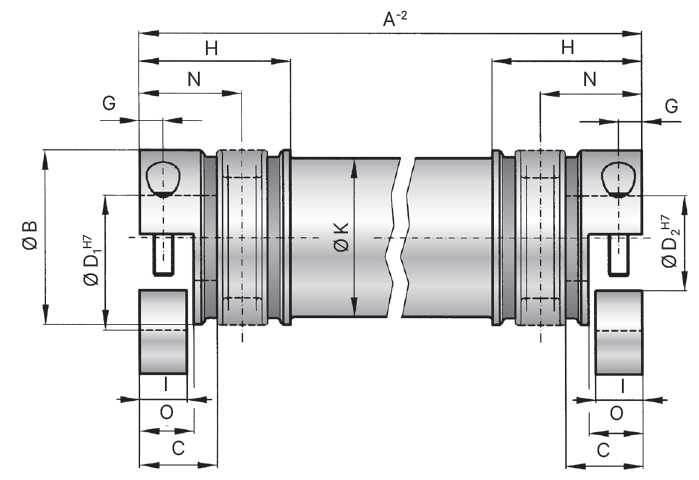

    MBLH 図面
    ベローズ半割りクランプ・タイプ

    ※クリックで拡大

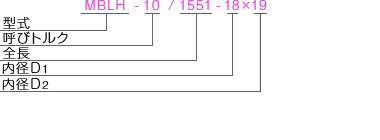

    型式番号について
